Instrukcja montażu interfejsu radiowego Metra GM29-SWC
Kompletny przewodnik instalacji i programowania interfejsu radiowego Metra GM29-SWC. Dowiedz się, jak poprawnie podłączyć wiązki przewodów, skonfigurować sterowanie z kierownicy oraz rozwiązywać problemy z instalacją w pojazdach GM.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Interfejs Metra GM29-SWC służy do zachowania fabrycznych funkcji pojazdów GM (2006+) po wymianie radia, w tym sterowania z kierownicy, zasilania akcesoriów i sygnałów ostrzegawczych. str. 1
Najważniejsze czynności
- Programowanie interfejsu str. 4
- Resetowanie interfejsu str. 4
Pierwsze uruchomienie
- Procedura programowania wymaga otwartych drzwi kierowcy i włączonego zapłonu. Należy użyć przycisku głośności na kierownicy zgodnie z instrukcją dla danej wiązki (A lub B). str. 4
Problemy i rozwiązania
Sprawdź połączenia, zresetuj interfejs przyciskiem i przeprowadź procedurę programowania ponownie.
str. 4Konserwacja i reset
- Przycisk resetu znajduje się wewnątrz zielonej obudowy interfejsu, po prawej stronie 20-pinowego złącza. Naciśnij go na 2 sekundy za pomocą cienkiego narzędzia. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie akcesoriów | 12V, 10A | Maksymalne obciążenie wyjścia zasilania. | str. 1 |
Gdzie szukać w PDF
- Funkcje i aplikacje str. 1
- Schemat połączeń wiązki A str. 2
- Schemat połączeń wiązki B str. 3
- Instrukcja programowania str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

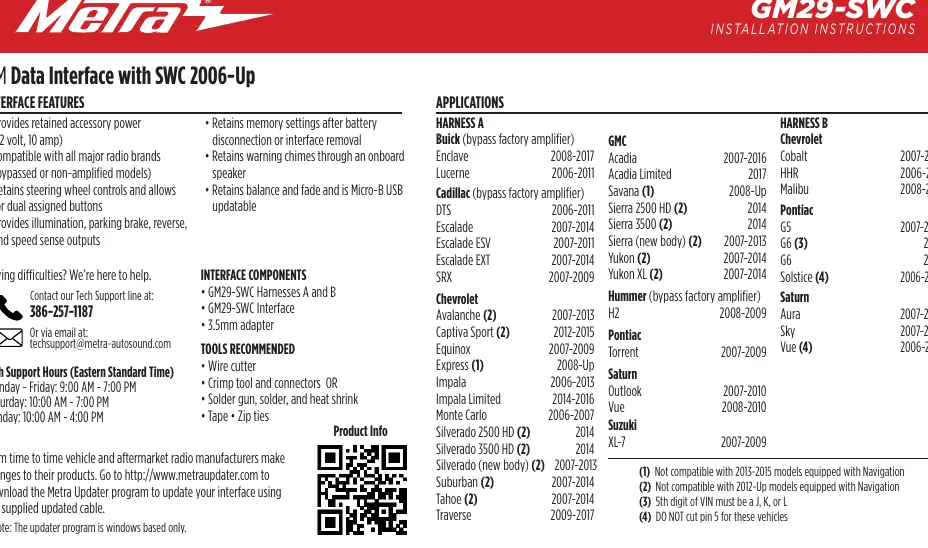

Interfejs Metra GM29-SWC służy do zachowania fabrycznych funkcji pojazdu, takich jak sterowanie z kierownicy, zasilanie akcesoriów (12V, 10A), sygnały ostrzegawcze oraz ustawienia pamięci po wymianie radia fabrycznego na niefabryczne. Urządzenie jest kompatybilne z większością marek radioodbiorników i obsługuje pojazdy GM z lat 2006 i nowsze.
Elementy zestawu i narzędzia
W skład zestawu wchodzą: interfejs GM29-SWC, wiązki przewodów A i B oraz adapter 3.5mm. Do montażu wymagane są: obcinaczki do przewodów, narzędzie do zaciskania konektorów lub lutownica z cyną i koszulkami termokurczliwymi, taśma izolacyjna oraz opaski zaciskowe.

Podłączenie wiązki A

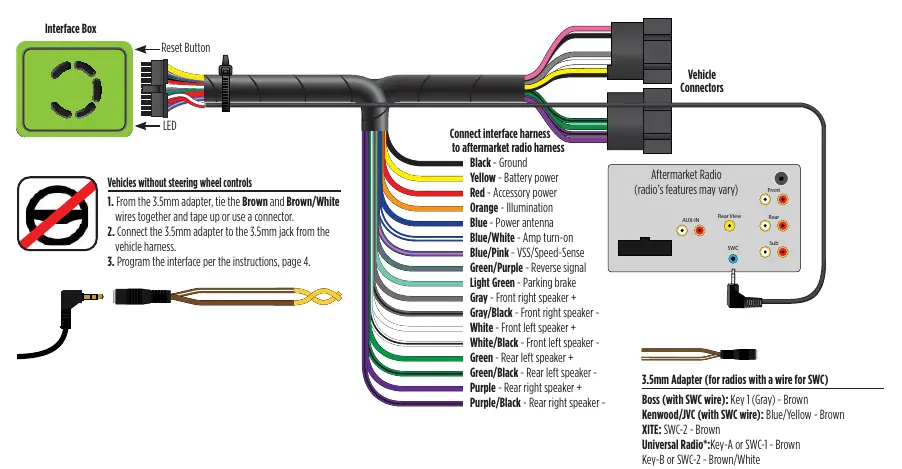

Wiązka A przeznaczona jest dla szerokiej gamy pojazdów (lista w instrukcji). Podłącz przewody zgodnie z kolorami:

- Czarny: Masa
- Żółty: Zasilanie akumulatora
- Czerwony: Zasilanie akcesoriów
- Pomarańczowy: Podświetlenie
- Niebieski: Antena elektryczna
- Niebieski/Biały: Włączenie wzmacniacza
- Niebieski/Różowy: VSS/Sygnał prędkości
- Zielony/Fioletowy: Sygnał cofania
- Jasnozielony: Hamulec postojowy
- Przewody głośnikowe: Szary, Biały, Zielony, Fioletowy (zgodnie z polaryzacją +/-)
W pojazdach bez sterowania z kierownicy należy połączyć brązowy i brązowo-biały przewód z adaptera 3.5mm, zaizolować je, a następnie wpiąć adapter do gniazda w wiązce pojazdu.
Podłączenie wiązki B

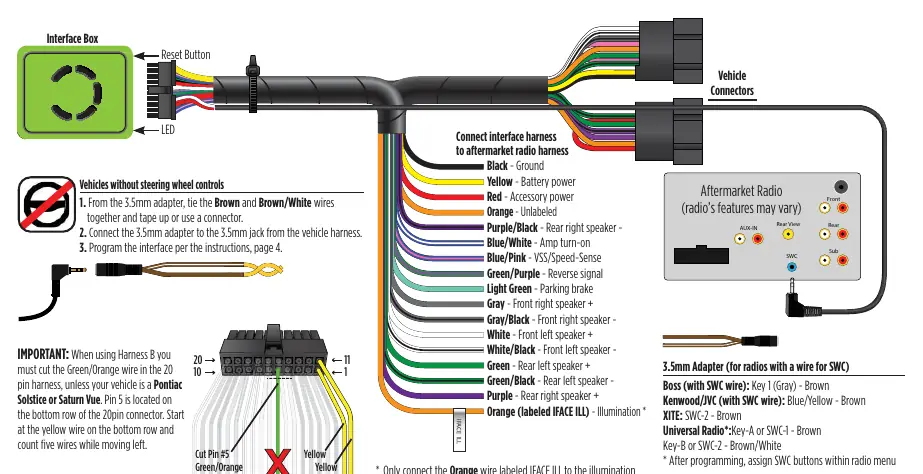

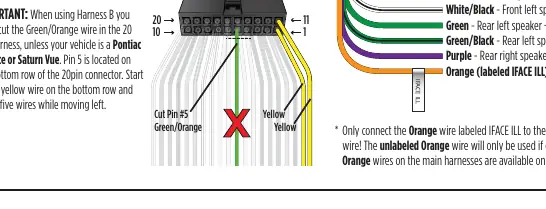

Wiązka B wymaga dodatkowego kroku: w 20-pinowym złączu należy przeciąć zielono-pomarańczowy przewód (pin 5), chyba że pojazd to Pontiac Solstice lub Saturn Vue. Pin 5 znajduje się w dolnym rzędzie złącza, licząc pięć przewodów w lewo od żółtego przewodu.


Programowanie interfejsu
- Otwórz drzwi kierowcy i pozostaw je otwarte podczas całego procesu.
- Włącz zapłon.
- Podłącz wiązkę do interfejsu, a następnie do złączy pojazdu.
- Zlokalizuj przycisk zwiększania głośności na kierownicy.
- Dla wiązki A: stukaj przyciskiem głośności w rytm bicia serca, aż dioda LED przestanie migać.
- Dla wiązki B: naciśnij i przytrzymaj przycisk głośności, aż dioda LED przestanie migać.
- Dioda będzie migać na zielono i czerwono podczas programowania radia, a następnie pojazdu. Po zakończeniu dioda zaświeci się na zielono.
Rozwiązywanie problemów
Jeśli interfejs nie działa, sprawdź stan diody LED:
- Solidna zieleń: Sukces.
- Wolne miganie na czerwono: Błąd programowania radia.
- Wolne miganie na zielono: Błąd programowania pojazdu.
- Solidna czerwień: Błąd obu sekcji.
W razie problemów naciśnij przycisk resetu (znajdujący się wewnątrz zielonej obudowy, po prawej stronie 20-pinowego złącza) za pomocą cienkiego narzędzia przez 2 sekundy i powtórz procedurę programowania.
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Upewnij się, że wtyczka 3.5mm jest poprawnie wpięta w odpowiednie gniazdo w radiu. Zresetuj interfejs i przeprowadź programowanie ponownie.
Upewnij się, że drzwi kierowcy są otwarte, a zapłon włączony. Proces jest wrażliwy na czas – podłącz złącza i natychmiast przejdź do programowania.
Sprawdź, czy przecięto zielono-pomarańczowy przewód (pin 5) w 20-pinowym złączu (z wyjątkiem Pontiac Solstice i Saturn Vue).
Przed użyciem
- Sprawdź listę kompatybilności pojazdów na stronie 1.
- Zidentyfikuj, czy używasz wiązki A czy B.
- Przygotuj narzędzia: obcinaczki, lutownicę lub zaciskarkę.
- W przypadku wiązki B przygotuj się na przecięcie przewodu pin 5.
- Upewnij się, że radio niefabryczne posiada wejście SWC (sterowanie z kierownicy).
Parametry w praktyce
- Zasilanie akcesoriów
- 12V, 10A - maksymalne obciążenie dla podłączonych urządzeń.
Ilustracje i schematy
- Schematy połączeń pokazują kolorowe przewody, które należy połączyć z wiązką niefabrycznego radia.
- Przycisk resetu znajduje się wewnątrz zielonej obudowy interfejsu, po prawej stronie 20-pinowego złącza.
Zgodność modelu
- Wiązka A: Niekompatybilne z modelami 2013-2015 z nawigacją.
- Wiązka A: Niekompatybilne z modelami 2012-Up z nawigacją.
- Wiązka B: Wymaga przecięcia pinu 5 dla większości pojazdów.
