Instrukcja obsługi wzmacniacza samochodowego Taramps DS 2000X4
Poznaj szczegółową instrukcję obsługi wzmacniacza samochodowego Taramps DS 2000X4. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować wejścia RCA, ustawić zwrotnicę oraz zrozumieć kody błędów diod LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Taramps DS 2000X4 to 4-kanałowy wzmacniacz samochodowy o mocy 2000W RMS. Wymaga profesjonalnego montażu, zasilania 12V z bezpiecznikiem 100A oraz przewodów zasilających o przekroju minimum 21mm² (4 AWG). str. 1, 6, 7
Najważniejsze czynności
- Podłączenie zasilania str. 6, 7
- Ustawienie zwrotnicy str. 5
Problemy i rozwiązania
Dioda PROT miga 1x
Temperatura powyżej 85°C. Zapewnij lepszą wentylację.
str. 6
Dioda PROT miga 2x
Napięcie akumulatora poniżej 9V. Sprawdź zasilanie.
str. 6Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| PROT 1x | Przegrzanie (>85°C) | Popraw wentylację | str. 6 |
| PROT 2x | Niskie napięcie (<9V) | Sprawdź akumulator | str. 6 |
| PROT 3x | Wysokie napięcie (>17V) | Sprawdź alternator | str. 6 |
Konserwacja i reset
- Automatyczny restart str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS (2 Ohmy) | 2000W | Łączna moc przy 4 kanałach | str. 8 |
| Impedancja minimalna | 2 Ohmy | Dla połączeń stereo | str. 8 |
Gdzie szukać w PDF
- Instalacja i schemat str. 7
- Funkcje i wejścia str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz Taramps DS 2000X4 to zaawansowane urządzenie car audio. Instalacja musi zostać przeprowadzona przez wykwalifikowanego profesjonalistę. Urządzenie wymaga zasilania 12V, bezpiecznika 100A oraz przewodów zasilających o przekroju minimum 21mm² (4 AWG). Należy zapewnić odpowiednią wentylację, zachowując co najmniej 1 cal (2,5 cm) wolnej przestrzeni wokół radiatora.
Bezpieczeństwo
- Zawsze odłączaj ujemny biegun akumulatora przed przystąpieniem do jakichkolwiek połączeń.
- Unikaj instalacji w miejscach narażonych na wilgoć, wodę, kurz oraz w pobliżu zbiornika paliwa lub źródeł ciepła.
- Używaj gumowych lub plastikowych przelotek przy prowadzeniu przewodów przez elementy karoserii, aby uniknąć przetarć.
- Powierzchnia radiatora nagrzewa się podczas pracy – unikaj dotykania i trzymaj dzieci z dala od urządzenia.
- Unikaj długotrwałego słuchania muzyki powyżej 85dB, aby zapobiec uszkodzeniu słuchu.
Instalacja i podłączenie
Wzmacniacz obsługuje zarówno sygnał niskopoziomowy (RCA), jak i wysokopoziomowy (z wyjść głośnikowych radia). W przypadku korzystania z wyjść wysokopoziomowych w nowoczesnych autach z systemem CAN (np. Fiat, Jeep, Renault), należy zastosować rezystor 45R-56R / 2W między wyjściami głośnikowymi radia a wejściem wzmacniacza, aby uniknąć błędów systemu.
Zalecane przekroje przewodów:
- Zasilanie (+/-): 21mm² (4 AWG)
- Wyjścia głośnikowe: 11 AWG
- Remote: 18 AWG
Funkcje i ustawienia
Wzmacniacz posiada regulację czułości (GAIN) oraz przełącznik zwrotnicy (CROSSOVER) dla każdego kanału:
- FULL: Pełne pasmo (8Hz - 20KHz).
- HPF (High Pass): Wzmacnia sygnały powyżej 90Hz (dla głośników średniotonowych i tweeterów).
- LPF (Low Pass): Wzmacnia sygnały poniżej 90Hz (dla subwooferów).
Wskaźniki LED i ochrona
Wzmacniacz posiada system ochrony z automatycznym restartem. Dioda PROT informuje o problemach:
- 1 mignięcie: Temperatura powyżej 85°C.
- 2 mignięcia: Napięcie akumulatora poniżej 9V.
- 3 mignięcia: Napięcie akumulatora powyżej 17V.
- 10 mignięć: Zwarcie na wyjściach lub problem z masą (GND).
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Wzmacniacz wchodzi w tryb ochrony (dioda PROT)
Sprawdź impedancję głośników (nie może być niższa niż obsługiwana: 2 Ohm stereo / 4 Ohm mostek), sprawdź czy nie ma zwarcia na wyjściach lub czy napięcie zasilania jest w normie (9V-17V).
Brak dźwięku przy użyciu radia fabrycznego
Jeśli radio posiada diagnostykę CAN, zastosuj rezystor 45R-56R / 2W między wyjściami głośnikowymi radia a wejściem wzmacniacza.
Przed użyciem
- Sprawdź, czy napięcie akumulatora wynosi 12V.
- Upewnij się, że masz bezpiecznik 100A zainstalowany blisko akumulatora.
- Przygotuj przewody zasilające o przekroju min. 21mm² (4 AWG).
- Upewnij się, że wzmacniacz ma min. 2,5 cm wolnej przestrzeni wokół radiatora.
- Sprawdź polaryzację głośników przed podłączeniem.
Parametry w praktyce
- Impedancja minimalna
- 2 Ohmy dla połączeń stereo, 4 Ohmy dla połączeń mostkowych (bridged).
- Napięcie zasilania
- Zakres pracy od 9V do 17V DC.
Ilustracje i schematy

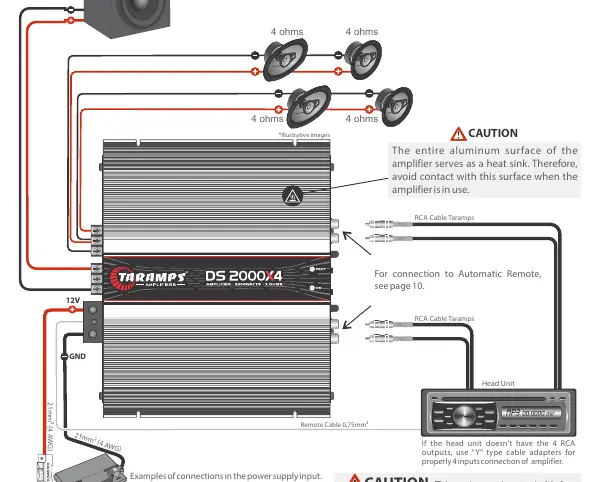

- Schemat instalacji pokazuje poprawne podłączenie zasilania 12V, masy (GND) oraz kabla Remote.
- Wskazano sposób podłączenia głośników w konfiguracji stereo oraz mostkowej (bridged).
Zgodność modelu
- Wymaga profesjonalnego montażu.
- Nie nadaje się do miejsc, gdzie mogą przebywać dzieci.
- Wymagana minimalna pojemność akumulatora: 100A.
