Instrukcja obsługi procesora dźwięku Taramps PRO 2.6S
Szybki przewodnik po procesorze dźwięku Taramps PRO 2.6S. Dowiedz się, jak zainstalować urządzenie, skonfigurować routing, crossover, korektor parametryczny i limiter.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Taramps PRO 2.6S to cyfrowy procesor dźwięku. Służy do zarządzania sygnałem audio w systemach samochodowych, oferując funkcje takie jak routing, crossover, korekcja czasu (delay), limiter i korektor parametryczny. str. 1, 4
Najważniejsze czynności
- Reset do ustawień fabrycznych str. 11, 23
- Wyciszanie wyjścia (MUTE) str. 5, 17
Problemy i rozwiązania
Zapomniane hasło
Zresetuj procesor do ustawień fabrycznych przytrzymując przyciski wyjść 1 i 2 oraz enkoder podczas włączania zasilania.
str. 11, 23Konserwacja i reset
- Reset do ustawień fabrycznych str. 11, 23
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 9 ~ 16VDC | Zakres napięcia pracy | str. 13, 25 |
| Pasmo przenoszenia | 10Hz ~ 20KHz | Zakres częstotliwości | str. 13, 25 |
Gdzie szukać w PDF
- Instalacja i połączenia str. 3, 12, 15, 24
- Dane techniczne str. 13, 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Taramps PRO 2.6S to cyfrowy procesor dźwięku przeznaczony do systemów audio w pojazdach. Instalacja musi być przeprowadzona przez wykwalifikowanego profesjonalistę. Urządzenie wymaga zasilania 12V DC. Należy bezwzględnie zainstalować bezpiecznik 1A na przewodzie zasilającym blisko akumulatora, aby chronić system przed przeciążeniem.
Opis urządzenia

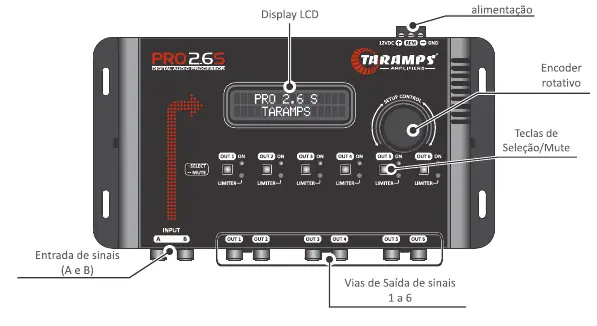

Procesor wyposażony jest w wyświetlacz LCD, enkoder obrotowy do nawigacji oraz przyciski wyboru wyjść (1-6), które służą również do wyciszania (MUTE) i regulacji wzmocnienia.
Instalacja i podłączenie
- Zasilanie: Użyj przewodów o przekroju 1,5mm² dla zasilania dodatniego i ujemnego oraz 0,50mm² dla sygnału remote.
- Bezpieczeństwo: Unikaj instalacji w miejscach narażonych na wilgoć, kurz i wysokie temperatury. Chroń przewody przed ostrymi krawędziami.
- Połączenia: Podłącz wejścia RCA do źródła dźwięku (CD/DVD Player) oraz wyjścia do odpowiednich wzmacniaczy (Subwoofer, Low Mid, High Mid, High).
Obsługa i nawigacja
Nawigacja odbywa się za pomocą enkodera obrotowego (obrót zmienia parametry, kliknięcie zatwierdza wybór). Długie przytrzymanie enkodera pozwala wrócić do poprzedniego menu.
Konfiguracja dźwięku
- Routing: Pozwala na przypisanie wejść (A, B lub A+B) do poszczególnych wyjść.
- Crossover: Umożliwia ustawienie filtrów górnoprzepustowych (HPF) i dolnoprzepustowych (LPF) w zakresie 20Hz - 20kHz. Dostępne typy filtrów: Butterworth, Bessel, Linkwitz-Riley.
- Alinhamento (Delay): Służy do wyrównania czasowego głośników (do 194cm).
- Faza: Możliwość odwrócenia fazy sygnału (0° lub 180°).
- Limiter: Zabezpiecza głośniki przed przesterowaniem. Można ustawić próg (Threshold), czas ataku (Attack) i czas zwolnienia (Release).
- Korektor parametryczny: 3-pasmowy korektor dla każdego wyjścia z regulacją częstotliwości, wzmocnienia (-12dB do +12dB) i dobroci (Q).
Funkcje dodatkowe
- Mirroring: Klonowanie ustawień z jednego wyjścia na inne.
- Generator dźwięku: Wbudowany generator fali sinusoidalnej do testów.
- Zabezpieczenia: Możliwość zablokowania procesora 4-cyfrowym hasłem (domyślne: 1234).
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź ustawienia routingu (wejście A/B) oraz czy wyjście nie jest wyciszone (MUTE). Sprawdź połączenia RCA.
Zapomniane hasło
Zresetuj procesor do ustawień fabrycznych, przytrzymując przyciski wyjść 1 i 2 oraz przycisk enkodera podczas włączania zasilania.
Przed użyciem
- Zainstaluj bezpiecznik 1A na przewodzie zasilającym.
- Upewnij się, że napięcie zasilania wynosi 12V.
- Użyj odpowiedniego przekroju przewodów (1,5mm² dla zasilania, 0,50mm² dla remote).
- Upewnij się, że instalację przeprowadza wykwalifikowany profesjonalista.
Parametry w praktyce
- Alinhamento (Delay)
- Kompensacja różnic w odległości fizycznej głośników (do 194cm).
Ilustracje i schematy

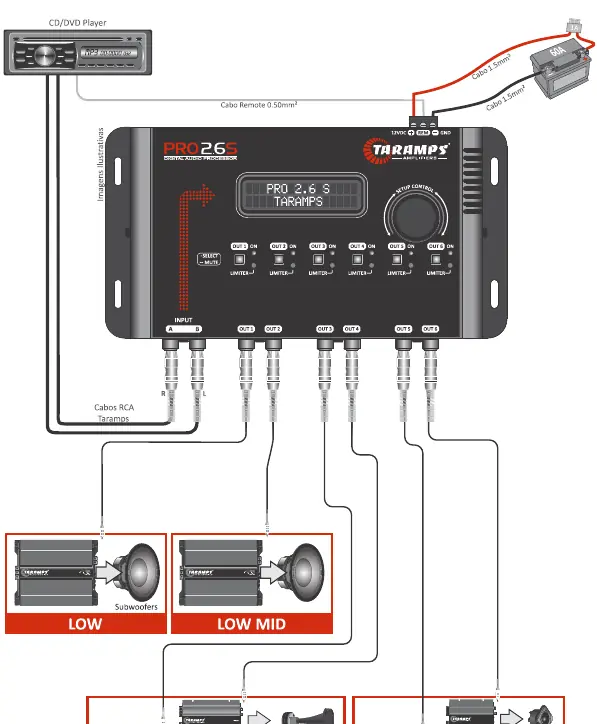

- Schemat połączeń pokazuje podłączenie zasilania 12V, sygnału remote oraz wyjść RCA do wzmacniaczy.
- Schemat routingu ilustruje przepływ sygnału z wejść A i B do wyjść 1-6.
Zgodność modelu
- Wymaga zasilania 12V DC.
- Kompatybilny z systemami audio samochodowymi.
