Instrukcja obsługi procesora dźwięku Taramps PRO 2.8S
Poznaj funkcje i konfigurację procesora dźwięku Taramps PRO 2.8S. Instrukcja zawiera wskazówki dotyczące instalacji, ustawień DSP, korektora, zwrotnicy oraz trybów pracy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Taramps PRO 2.8S to cyfrowy procesor dźwięku z 2 wejściami i 8 wyjściami. Obsługuje zaawansowane funkcje takie jak korektor graficzny/parametryczny, zwrotnica, opóźnienia czasowe i limitery. Konfiguracja odbywa się za pomocą enkodera i wyświetlacza LCD. str. 1, 4
Najważniejsze czynności
- Nawigacja po menu str. 4, 5
- Zapisywanie konfiguracji str. 12
Pierwsze uruchomienie
- Wybór języka str. 4
Problemy i rozwiązania
Zapomniane hasło
Włącz procesor trzymając wciśnięte przyciski wyjść 1 i 2 oraz środek enkodera.
str. 13Konserwacja i reset
- Reset do ustawień fabrycznych str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 24-bit | Jakość przetwarzania sygnału | str. 15 |
| Częstotliwość próbkowania | 48kHz | Częstotliwość próbkowania audio | str. 15 |
| Napięcie zasilania | 9V - 17V | Zakres napięcia pracy | str. 15 |
Gdzie szukać w PDF
- Panel przedni i opis str. 4
- Struktura menu str. 6
- Schemat połączeń str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Procesor dźwięku Taramps PRO 2.8S jest zaawansowanym urządzeniem cyfrowym wymagającym profesjonalnego montażu. Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. Urządzenie wymaga zasilania 12V z akumulatora, a na przewodzie zasilającym należy bezwzględnie zainstalować bezpiecznik 1A blisko terminala akumulatora. Należy unikać montażu w miejscach narażonych na wilgoć, kurz i wysokie temperatury.
Opis urządzenia

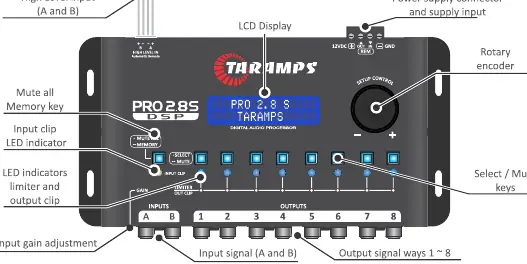

Panel przedni procesora wyposażony jest w wyświetlacz LCD, enkoder obrotowy do nawigacji po menu oraz przyciski wyboru wyjść (1-8). Urządzenie posiada dwa wejścia (A i B) oraz osiem wyjść, co pozwala na elastyczne trasowanie sygnału audio.
Instalacja
Podczas instalacji należy przestrzegać następujących zasad:
- Używaj przewodów o odpowiednim przekroju: 1,5 mm² dla zasilania i 0,50 mm² dla sygnału zdalnego (remote).
- Zawsze sprawdzaj polaryzację zasilania przed podłączeniem.
- Zainstaluj bezpiecznik 1A na przewodzie dodatnim blisko akumulatora.
- Unikaj prowadzenia przewodów przez ostre krawędzie; używaj przepustów gumowych lub plastikowych.
- Zapewnij solidne połączenie z masą pojazdu.
Obsługa i nawigacja
Nawigacja odbywa się za pomocą enkodera obrotowego. Krótkie naciśnięcie środka enkodera zatwierdza wybór lub wchodzi do menu. Obracanie enkodera zmienia wartości parametrów. Przyciski wyjść (1-8) służą do szybkiego wyboru kanału, którego parametry chcemy edytować. Długie naciśnięcie przycisku wyjścia wycisza dany kanał.
Funkcje DSP
Procesor oferuje dwa główne tryby pracy: STANDARD oraz DYNAMIC PEAK. W menu audio dostępne są następujące funkcje:
- I/O Routing: Konfiguracja połączeń wewnętrznych między wejściami a wyjściami.
- Korektor (EQ): Graficzny (15 pasm) oraz parametryczny (z regulacją częstotliwości, wzmocnienia i dobroci Q).
- Zwrotnica (Crossover): Filtry górnoprzepustowe (HPF) i dolnoprzepustowe (LPF) z różnymi nachyleniami (Linkwitz-Riley, Butterworth).
- Opóźnienie (Delay): Umożliwia wyrównanie czasowe przetworników w systemie audio.
- Limiter: Zabezpiecza głośniki przed przesterowaniem. Dostępne tryby ręczny (MAN) i automatyczny (AUT).
Konfiguracja i zabezpieczenia
Urządzenie pozwala na zapisywanie i wczytywanie konfiguracji (pamięć ustawień). Możliwe jest zabezpieczenie procesora hasłem (domyślne: 1234). W przypadku zapomnienia hasła, procesor można zresetować do ustawień fabrycznych poprzez włączenie zasilania przy wciśniętych przyciskach wyjść 1 i 2 oraz środka enkodera.
Dane techniczne
Procesor pracuje z rozdzielczością 24-bit i częstotliwością próbkowania 48kHz. Pasmo przenoszenia wynosi od 10Hz do 22kHz. Urządzenie obsługuje napięcie zasilania od 9V do 17V.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Zapomniane hasło
Zresetuj urządzenie do ustawień fabrycznych, włączając je z wciśniętymi przyciskami wyjść 1 i 2 oraz środkiem enkodera.
Dioda Input Clip świeci się
Sygnał wejściowy osiąga limit. Zmniejsz wzmocnienie wejściowe (Input Gain) lub poziom sygnału ze źródła.
Brak dźwięku na wyjściu
Sprawdź, czy kanał nie jest wyciszony (Mute) oraz czy ustawienia routingu I/O są poprawne.
Przed użyciem
- Zatrudnij wykwalifikowanego specjalistę do montażu.
- Sprawdź napięcie akumulatora (12V).
- Zainstaluj bezpiecznik 1A na przewodzie zasilającym.
- Upewnij się, że przewody mają odpowiedni przekrój (1,5mm² zasilanie, 0,5mm² remote).
- Wybierz język menu przy pierwszym uruchomieniu.
Parametry w praktyce
- 24-bit / 48kHz
- Wysoka rozdzielczość przetwarzania sygnału cyfrowego zapewniająca jakość dźwięku.
- Crossover (HPF/LPF)
- Filtry odcinające pasmo, pozwalające skierować odpowiednie częstotliwości do konkretnych głośników (np. subwoofer, tweetery).
Ilustracje i schematy

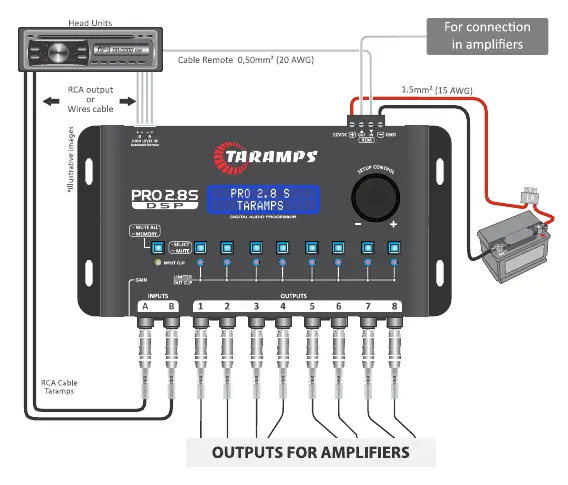

- Schemat połączeń (str. 13) pokazuje poprawne podpięcie jednostki sterującej (Head Unit) do wejść procesora oraz wzmacniaczy do wyjść 1-8.
- Schemat opóźnienia (str. 8) ilustruje, jak mierzyć odległość od głośników w celu poprawnego ustawienia wartości Delay.
Zgodność modelu
- Urządzenie przeznaczone do systemów audio 12V.
- Współpracuje z większością jednostek sterujących (Head Units) dostępnych na rynku.
