Instrukcja obsługi procesora dźwięku Taramps PRO 2.4S
Szybki przewodnik po instalacji i konfiguracji procesora dźwięku Taramps PRO 2.4S. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować zwrotnice, korektor, opóźnienia oraz limiter.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Taramps PRO 2.4S to cyfrowy procesor dźwięku z 2 wejściami i 4 wyjściami, oferujący zaawansowane funkcje takie jak zwrotnice, korektor graficzny i parametryczny, opóźnienia czasowe oraz limiter. str. 3, 4
Najważniejsze czynności
- Resetowanie do ustawień fabrycznych str. 12
- Zapisywanie konfiguracji str. 11
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu procesor poprosi o wybór języka. str. 4
Problemy i rozwiązania
Dioda Input Clip świeci
Zmniejsz głośność źródła sygnału.
str. 4Konserwacja i reset
- Reset do ustawień fabrycznych usuwa wszystkie zapisane konfiguracje. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 10-16VDC | Dopuszczalny zakres napięcia pracy | str. 14 |
| Wymiary | 198 x 37 x 113mm | Wymiary fizyczne urządzenia | str. 14 |
Gdzie szukać w PDF
- Instalacja i bezpieczeństwo str. 3
- Opis panelu i obsługa str. 4, 5
- Konfiguracja audio str. 6, 7, 8, 9
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Procesor dźwięku Taramps PRO 2.4S wymaga profesjonalnego montażu. Urządzenie jest przeznaczone do pracy w instalacjach samochodowych 12V. Kluczowe jest zastosowanie bezpiecznika 1A na przewodzie zasilającym oraz użycie przewodów o odpowiednim przekroju (1,5mm² dla zasilania, 0,5mm² dla sygnału remote).
Opis urządzenia

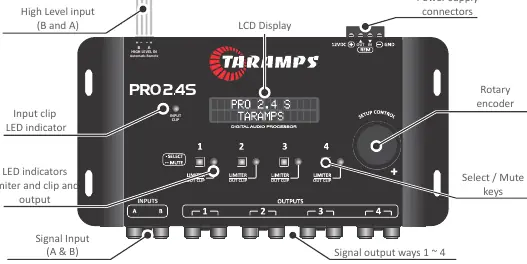

Urządzenie posiada wyświetlacz LCD, enkoder obrotowy do nawigacji oraz przyciski wyboru wyjść (1-4). Na panelu znajdują się diody sygnalizujące przesterowanie (Clip) oraz działanie limitera.
Instalacja i podłączenie
- Zasilanie: Podłącz przewód dodatni (12V) z bezpiecznikiem 1A oraz przewód ujemny (GND) bezpośrednio do akumulatora.
- Remote: Podłącz sygnał remote z jednostki sterującej (head unit).
- Wejścia: Dostępne wejścia RCA (niskopoziomowe) oraz High Level (wysokopoziomowe).
- Wyjścia: 4 kanały wyjściowe do podłączenia wzmacniaczy.
Obsługa i nawigacja
Nawigacja odbywa się za pomocą enkodera obrotowego. Krótkie naciśnięcie środka enkodera otwiera menu główne. Długie naciśnięcie (1 sekunda) powoduje powrót do poprzedniego ekranu. Głośność wejściową reguluje się obracając enkoderem na ekranie głównym.
Konfiguracja audio
Procesor oferuje zaawansowane funkcje obróbki dźwięku:
- I/O Routing: Definiuje połączenia między wejściami (A, B, A+B) a wyjściami.
- Korektor (EQ): 15-pasmowy korektor graficzny oraz korektor parametryczny (1 pasmo) z regulacją wzmocnienia, częstotliwości i dobroci (Q).
- Zwrotnica (Crossover): Filtry górnoprzepustowe (HPF) i dolnoprzepustowe (LPF) z wyborem typu filtra (Butterworth, Linkwitz-Riley) i nachylenia.
- Opóźnienia (Delay): Pozwala na wyrównanie czasowe przetworników w cm lub ms.
- Limiter: Zabezpiecza głośniki przed przesterowaniem, z regulacją progu (Threshold), ataku (Attack) i powrotu (Release).
- Faza: Możliwość odwrócenia fazy sygnału (0° / 180°).
Funkcje dodatkowe
Urządzenie posiada generator sygnału (sinusoida), 12 presetów EQ, możliwość zapisu/odczytu konfiguracji oraz zabezpieczenie hasłem (domyślne: 1234).
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia po włączeniu
Sprawdź napięcie zasilania 12V oraz stan bezpiecznika 1A na przewodzie zasilającym.
Słyszalne zniekształcenia dźwięku
Sprawdź diodę Input Clip LED. Jeśli świeci, zmniejsz głośność źródła sygnału.
Zapomniane hasło dostępu
Zresetuj procesor do ustawień fabrycznych, włączając go z wciśniętymi przyciskami wyjść 1 i 2 oraz środkiem enkodera.
Przed użyciem
- Sprawdź napięcie akumulatora (12V).
- Zainstaluj bezpiecznik 1A na przewodzie zasilającym.
- Użyj przewodów o przekroju 1,5mm² dla zasilania i 0,5mm² dla sygnału remote.
- Upewnij się, że instalację wykonuje wykwalifikowany profesjonalista.
- Sprawdź polaryzację zasilania przed podłączeniem.
Parametry w praktyce
- Sampling rate (48KHz)
- Częstotliwość próbkowania zapewniająca wysoką jakość przetwarzania dźwięku.
- Input impedance (10K ohms)
- Impedancja wejściowa dla sygnałów RCA, zapewniająca kompatybilność z większością odtwarzaczy.
- Q factor (0.4 - 10)
- Regulacja szerokości pasma korekcji; niższa wartość to szersze pasmo, wyższa to węższe.
Ilustracje i schematy

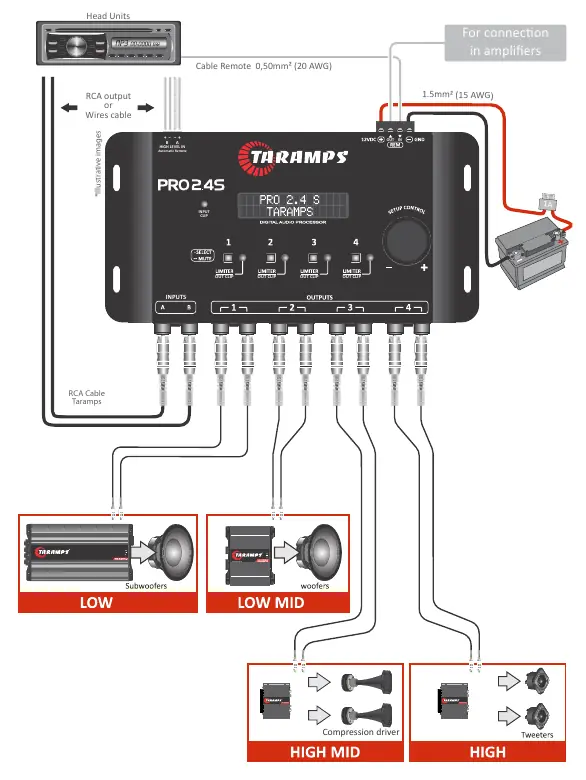

- Schemat połączeń pokazuje podłączenie zasilania, sygnału remote oraz wejść/wyjść RCA.
- Schemat routingu I/O ilustruje możliwość sumowania sygnałów wejściowych A i B.
- Schemat opóźnień (Delay) pokazuje, jak mierzyć odległość od głośnika do panelu przedniego.
Zgodność modelu
- Urządzenie przeznaczone do instalacji 12V.
- Kompatybilne z większością jednostek sterujących (head units).
- Wymaga wzmacniaczy zewnętrznych do napędzenia głośników.
