Instrukcja obsługi promiennika tarasowego Namron 5401358 2000W
Pobierz instrukcję obsługi promiennika tarasowego Namron 5401358 2000W. Dowiedz się, jak bezpiecznie zamontować urządzenie na ścianie, obsługiwać tryby grzania i korzystać z pilota.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Promiennik Namron 5401358 to urządzenie o mocy 2000W montowane na ścianie. Wymaga zachowania min. 1,8 m wysokości od podłoża oraz 0,5 m od ścian i sufitu. Obsługa odbywa się za pomocą pilota. str. 1, 2
Najważniejsze czynności
- Montaż ścienny str. 1, 2
- Obsługa trybów grzania str. 2
Pierwsze uruchomienie
- Podłącz do zasilania, urządzenie przejdzie w tryb czuwania (miga białe światło). Użyj przycisku zasilania, aby wybrać tryb pracy. str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2000W | Moc znamionowa | str. 1 |
| Napięcie | 220-240V~ 50/60Hz | Napięcie zasilania | str. 1 |
| Klasa ochrony | IP34 | Stopień ochrony obudowy | str. 1 |
Gdzie szukać w PDF
- Montaż i specyfikacja str. 1
- Obsługa i wymiary str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Promiennik tarasowy Namron 5401358 to urządzenie o mocy 2000W przeznaczone do montażu ściennego. Przed instalacją należy upewnić się, że miejsce montażu spełnia wymogi bezpieczeństwa dotyczące odległości od podłoża i ścian. Urządzenie posiada stopień ochrony IP34, co oznacza odporność na bryzgi wody, jednak nie powinno być instalowane w środowiskach o wysokim stężeniu kwasów lub zasad.
Montaż i instalacja
Montaż wymaga użycia wiertarki udarowej oraz odpowiednich narzędzi do zamocowania wsporników. Należy przestrzegać następujących wytycznych:

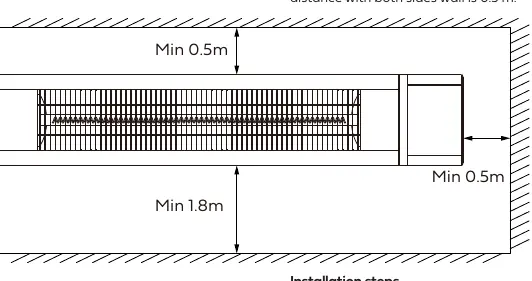

- Wysokość montażu: Dolna krawędź urządzenia musi znajdować się co najmniej 1,8 m nad podłożem.
- Odstępy: Należy zachować minimalną odległość 0,5 m od sufitu, dachu oraz ścian bocznych.
- Mocowanie: Użyj czterech wsporników i dołączonych śrub (M5*10) do przymocowania urządzenia do wsporników ściennych. Do montażu na ścianie użyj kołków rozporowych i śrub ST4*35.
- Regulacja: Po zamocowaniu wsporników można wyregulować kąt nachylenia promiennika, aby skierować ciepło w pożądanym kierunku.
Obsługa urządzenia
Urządzenie obsługiwane jest za pomocą pilota. Podstawowe kroki obsługi:
- Włączanie: Po podłączeniu do zasilania urządzenie przechodzi w tryb czuwania (białe światło miga).
- Tryby pracy: Przycisk zasilania pozwala na wybór trybów grzania (P0-P5-P9).
- Wyłączanie: Użyj odpowiedniego przycisku, aby wyłączyć urządzenie. Po 3 sekundach bezczynności system wraca do interfejsu zasilania.
Dane techniczne i bezpieczeństwo
Urządzenie wymaga uziemienia. Przed podłączeniem należy sprawdzić, czy napięcie w sieci lokalnej jest zgodne z parametrami na tabliczce znamionowej (220-240V~ 50/60Hz). W zestawie znajduje się kabel o długości 1,8 m z wtyczką IP44.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się lub nie reaguje
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazda zasilania i czy sieć posiada odpowiednią wydajność prądową.
Brak możliwości zamocowania wsporników
Upewnij się, że odległość między wspornikami na tylnej części urządzenia wynosi 45-55 cm i używasz wiertarki udarowej do wykonania otworów w ścianie.
Przed użyciem
- Sprawdź zgodność napięcia sieciowego z tabliczką znamionową urządzenia
- Upewnij się, że miejsce montażu zapewnia min. 1,8 m wysokości od podłoża
- Zachowaj min. 0,5 m odstępu od sufitu i ścian bocznych
- Przygotuj wiertarkę udarową do montażu wsporników
- Sprawdź, czy w pobliżu nie występują środowiska kwasowe lub zasadowe
Pokaż więcej Pokaż mniej
Ilustracje i schematy

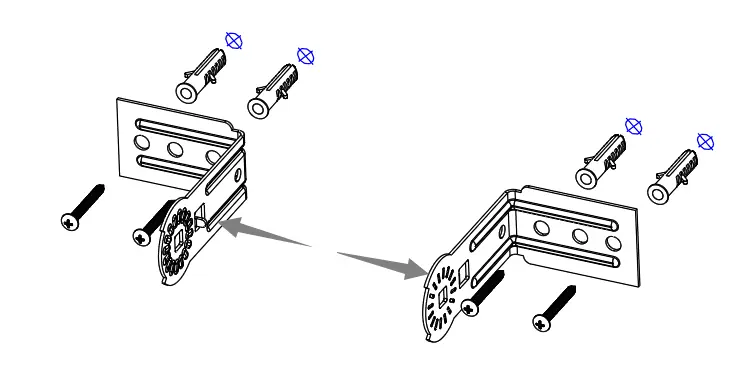

- Schemat montażu pokazuje sposób mocowania wsporników do tylnej części promiennika za pomocą śrub M5*10.
- Instrukcja wiercenia wskazuje na konieczność użycia wiertarki udarowej i kołków rozporowych do montażu ściennego.
Zgodność modelu
- Urządzenie wymaga uziemienia.
- Nie zaleca się instalacji w środowiskach o wysokim stężeniu kwasów lub zasad.
