Instrukcja montażu adaptera operatora nVent Hoffman ABS

Instrukcja montażu adaptera operatora nVent Hoffman ABS dla przełączników Allen-Bradley. Zawiera szczegółowe kroki instalacji, listę części oraz wskazówki dotyczące regulacji mechanizmu.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu adaptera operatora nVent Hoffman (numer katalogowy ABS). Adapter jest przeznaczony do współpracy z przełącznikami rozłączającymi i wyłącznikami Allen-Bradley (serie 1494V, 1494C, 140G oraz 140U). Urządzenie jest kompatybilne z szafami dwudrzwiowymi montowanymi na podłodze (z wycięciem na prawej flanszy lub słupku środkowym) oraz szafami wolnostojącymi od jedno- do sześciodrzwiowych.

Lista części

  • Płyta adaptera (mała)
  • Uszczelka płyty
  • Śruby montażowe (1/4-20x1/2, 1/4-20x7/8, 10-32x3/8)
  • Ramię przesuwne
  • Kołnierz oporowy (5/8 cala)
  • Podkładki (płaskie, nylonowe, sprężynujące, ząbkowane)
  • Nakrętki sześciokątne (1/4-20)
  • Zatrzask drzwiowy

Instrukcja montażu krok po kroku

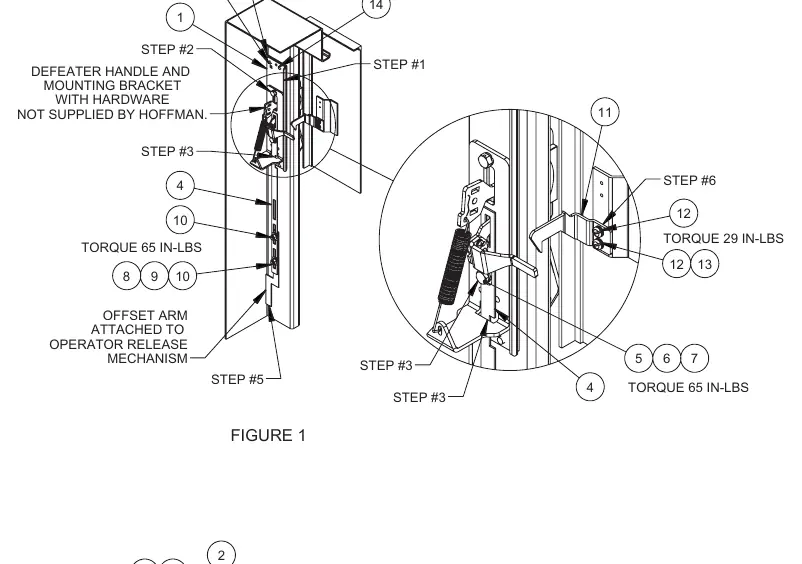

Schemat montażu dla przełączników 1494V i 140G (Variable Depth)
Schemat montażu dla przełączników 1494V i 140G (Variable Depth)

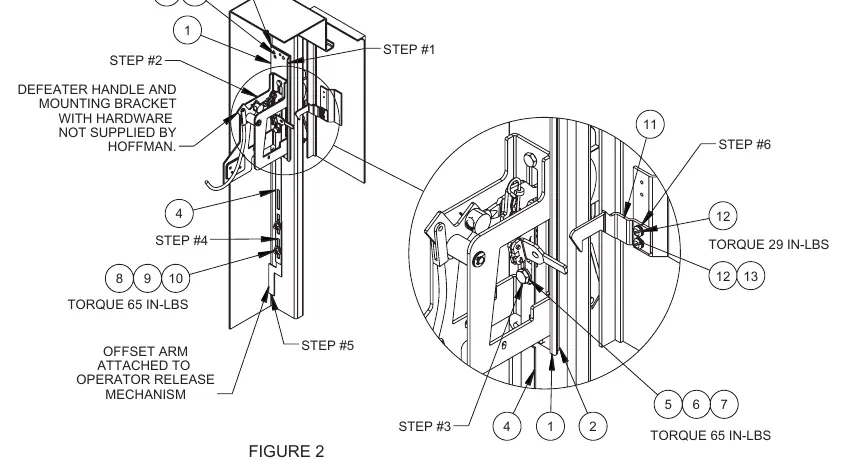

Schemat montażu dla przełączników 1494C, 140G i 140U (Cable Control)
Schemat montażu dla przełączników 1494C, 140G i 140U (Cable Control)
  1. Montaż płyty: Zainstaluj płytę adaptera i uszczelkę wewnątrz szafy za otworem prostokątnym. Zabezpiecz czterema śrubami i podkładkami nylonowymi.
  2. Montaż uchwytu: Zamontuj odpowiedni mechanizm obsługi Allen-Bradley (zależnie od modelu: 1494V, 1494C, 140G lub 140U) do płyty montażowej. Pomiń śrubę i podkładkę w dolnym otworze uchwytu.
  3. Montaż ramienia przesuwnego: W przypadku montażu na słupku środkowym, przytnij ramię przesuwne o 2,5 cala. Zamontuj ramię przez otwór w dolnej części wspornika sprężynowego i nad elementem blokującym (defeater). Użyj kołnierza oporowego i śruby z podkładką sprężynującą. Ramię powinno poruszać się płynnie.
  4. Połączenie z mechanizmem: Przymocuj dolną część ramienia przesuwnego do ramienia odsadzonego mechanizmu zwalniającego za pomocą podkładek i nakrętek. Nie dokręcaj całkowicie przed regulacją.
  5. Regulacja: Sprawdź ustawienie wspornika rolkowego (zatrzask drzwi powinien stykać się z rolką przy zamkniętych drzwiach). Wyreguluj długość ramienia przesuwnego tak, aby blokada bezpieczeństwa zwalniała się tuż przed pełnym zatrzaśnięciem drzwi.
  6. Zatrzask drzwi: Zamontuj zatrzask drzwiowy (element 11) na drzwiach, aby zapobiec otwarciu, gdy przełącznik jest w pozycji ON.
  7. Finalizacja: Wywierć i nagwintuj otwory w panelu zgodnie z instrukcją Allen-Bradley, zainstaluj panel i zamontuj wyłącznik.

Bezpieczeństwo i konserwacja

Przed i po instalacji należy sprawdzić funkcje, dopasowanie i prześwity całego sprzętu, aby upewnić się, że działa on bezpiecznie i zgodnie z obowiązującymi przepisami. W przypadku nieprawidłowego działania nie należy dokonywać przeróbek, lecz skontaktować się z obsługą klienta Hoffman.

Praktyczna pomoc

Typowe problemy

Ramię przesuwne nie porusza się płynnie

Sprawdź poprawność montażu kołnierza oporowego (element 5) w owalnym otworze ramienia i upewnij się, że śruba nie jest zbyt mocno dokręcona.

Blokada bezpieczeństwa zwalnia się zbyt wcześnie lub zbyt późno

Wyreguluj długość ramienia przesuwnego. Wydłuż ramię, jeśli blokada zwalnia się zbyt wcześnie; skróć, jeśli zbyt późno.

Drzwi nie blokują się w pozycji ON

Upewnij się, że zatrzask drzwiowy (element 11) jest poprawnie zamontowany na drzwiach i współpracuje z mechanizmem.

Przed użyciem

  • Zweryfikuj typ szafy (dwudrzwiowa lub wolnostojąca).
  • Sprawdź kompatybilność modelu przełącznika Allen-Bradley (1494V, 1494C, 140G, 140U).
  • Przygotuj narzędzia do wiercenia i gwintowania otworów w panelu.
  • Upewnij się, że posiadasz wszystkie części z listy (1-15).
  • W przypadku montażu na słupku środkowym, przygotuj narzędzie do przycięcia ramienia przesuwnego.

Parametry w praktyce

Moment dokręcania (Torque)
Dla śrub montażowych ramienia i wspornika: 65 in-lbs. Dla śrub zatrzasku drzwiowego: 29 in-lbs.
Przycięcie ramienia
Wymagane skrócenie o 2,5 cala przy montażu na słupku środkowym.

Ilustracje i schematy

  • Rysunek 1: Schemat montażu dla przełączników 1494V i 140G (Variable Depth).
  • Rysunek 2: Schemat montażu dla przełączników 1494C, 140G i 140U (Cable Control).

Zgodność modelu

  • Adapter przeznaczony wyłącznie dla wymienionych serii Allen-Bradley.
  • Wymaga przestrzegania instrukcji producenta przełącznika (Allen-Bradley) w zakresie montażu panelu i pręta łączącego.
