Instrukcja obsługi adaptera wejściowego 12-Bit 4-20 mA Onset S-CIA-CM14
Poznaj adapter wejściowy 12-Bit 4-20 mA Onset S-CIA-CM14. Instrukcja zawiera schematy podłączeń, konfigurację wejść przełączanych i nieprzełączanych, montaż oraz wskazówki dotyczące oszczędzania energii i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Adapter wejściowy 12-Bit 4-20 mA (S-CIA-CM14) służy do podłączania czujników z wyjściem pętli prądowej 4-20 mA do rejestratorów danych HOBO. Urządzenie oferuje dwa tryby pracy: wejście przełączane (oszczędzające baterię) oraz wejście nieprzełączane. Adapter posiada wbudowaną filtrację cyfrową oraz opcję uśredniania pomiarów w celu zwiększenia dokładności.
Montaż
Adapter należy zamontować wewnątrz obudowy rejestratora danych. W zestawie znajduje się taśma samoprzylepna typu rzep, która ułatwia mocowanie. W przypadku rejestratorów HOBO Micro Station, adapter może być umieszczony wewnątrz obudowy bez konieczności użycia taśmy.
- Jeśli kable czujników znajdują się na zewnątrz, należy użyć peszla (kanału ochronnego), aby zabezpieczyć je przed zwierzętami, kosiarkami lub chemikaliami.
- Zawsze należy tworzyć tzw. pętle ociekowe (drip loops) pod rejestratorem, aby zapobiec spływaniu wody po kablu do wnętrza urządzenia.
Podłączenie czujników

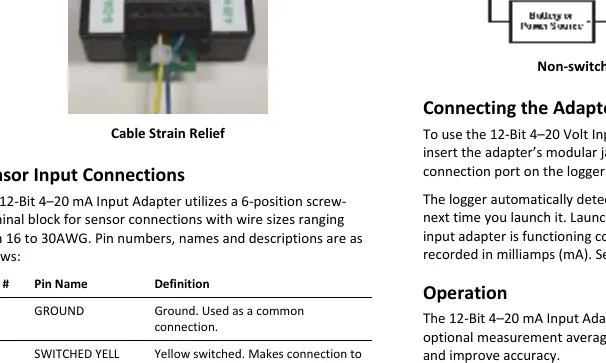

Adapter wyposażony jest w 6-pozycyjną listwę zaciskową obsługującą przewody o przekroju 16-30 AWG. Zaleca się stosowanie kabli ekranowanych o średnicy zewnętrznej 3.2–3.8 mm.
- Pin 1 (GROUND): Wspólna masa.
- Pin 2 (SWITCHED YELL +): Wyjście przełączane (zasilanie czujnika tylko podczas pomiaru).
- Pin 3 (YELLOW +): Dodatnie wejście prądowe.
- Pin 4 (TRIG. SOURCE): Źródło wyzwalające (napięcie z baterii rejestratora).
- Pin 5 (BLUE -): Ujemne wejście prądowe.
- Pin 6 (SHIELD): Ekran kabla dla ochrony przed zakłóceniami.
Konfiguracja wejść
Adapter obsługuje dwa typy połączeń:
- Połączenie przełączane (Switched): Zalecane dla oszczędności energii. Czujnik jest zasilany tylko podczas okresu rozgrzewki i próbkowania. Wymaga czujnika z czasem rozgrzewki poniżej 300 ms.
- Połączenie nieprzełączane (Non-switched): Stosowane, gdy oszczędność energii nie jest priorytetem lub gdy czujnik wymaga dłuższego czasu rozgrzewki.
Obsługa i działanie
Urządzenie automatycznie wykrywa adapter po podłączeniu do rejestratora. W oprogramowaniu można włączyć opcję uśredniania pomiarów (measurement averaging), co jest zalecane, jeśli odczyty znacząco fluktuują w trakcie interwału rejestracji. Proces ten polega na pobraniu 32 odczytów w ciągu 16.6 ms i wyciągnięciu z nich średniej.
Konserwacja i weryfikacja
W normalnych warunkach adapter nie wymaga konserwacji. W środowiskach o dużej wilgotności, gdzie może dochodzić do kondensacji, zaleca się:
- Sprawdzenie szczelności obudowy rejestratora.
- Zastosowanie preparatów typu WD-40, LPS 1 lub 711 na listwie zaciskowej i złączach w celu wypchnięcia wilgoci i ochrony przed korozją.
- Coroczną weryfikację dokładności adaptera przy użyciu skalibrowanego źródła napięcia.
Praktyczna pomoc
Typowe problemy
Szybkie wyczerpywanie się baterii zewnętrznej czujnika.
Użyj wejścia przełączanego (Switched Input), jeśli czujnik ma czas rozgrzewki poniżej 300 ms.
Niestabilne odczyty danych.
Włącz opcję uśredniania pomiarów (Measurement Averaging) w oprogramowaniu rejestratora.
Ryzyko korozji złączy w wilgotnym środowisku.
Zastosuj spray wypierający wilgoć (np. WD-40, LPS 1) na listwę zaciskową i złącza.
Przed użyciem
- Sprawdź, czy czujnik może być zasilany z pętli 4-20 mA.
- Upewnij się, że czas rozgrzewki czujnika jest krótszy niż 300 ms (dla trybu przełączanego).
- Przygotuj przewody o średnicy 3.2-3.8 mm.
- Zapewnij pętlę ociekową (drip loop) przy kablu wchodzącym do obudowy.
- Sprawdź, czy rejestrator HOBO jest poprawnie uszczelniony.
Parametry w praktyce
- Switched Input
- Wejście zasilające czujnik tylko w momencie pomiaru, co drastycznie wydłuża czas pracy na baterii.
- Measurement Averaging
- Funkcja redukująca szumy poprzez uśrednianie 32 odczytów w czasie 16.6 ms.
Ilustracje i schematy
- Schemat 'Switched Connection' ilustruje podłączenie zasilania zewnętrznego sterowanego przez adapter.
- Schemat 'Non-switched Connection' pokazuje bezpośrednie podłączenie zasilania do czujnika.
Zgodność modelu
- Kompatybilny z rejestratorami danych HOBO.
- Wymaga przewodów o przekroju 16-30 AWG.
