Instrukcja obsługi konwertera USB na porty szeregowe Sealevel SeaLINK+16/USB
Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z konwerterem Sealevel SeaLINK+16/USB. Dowiedz się, jak poprawnie skonfigurować przełączniki DIP dla trybów RS-232/422/485 oraz jak przeprowadzić diagnostykę portów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

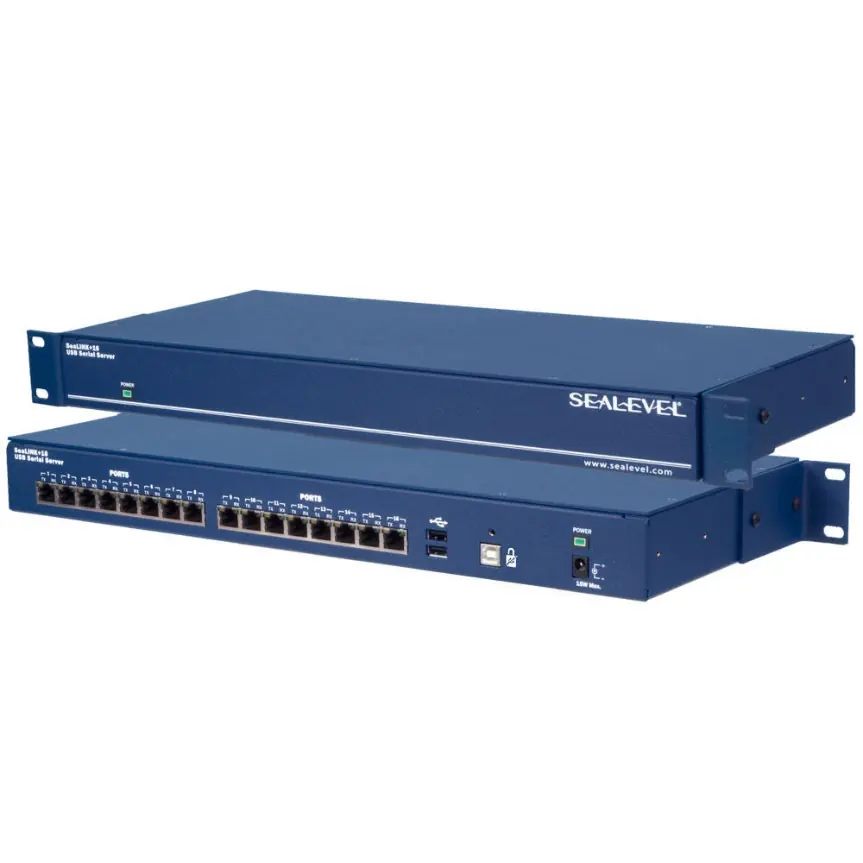

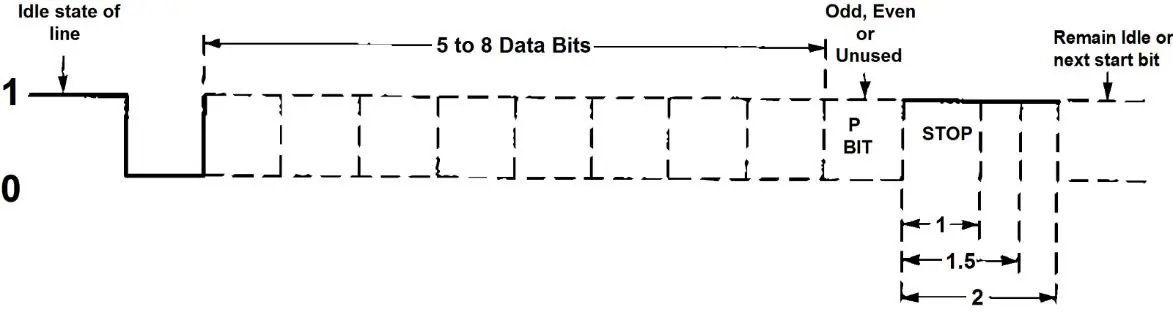

Niniejsza instrukcja dotyczy rodziny konwerterów Sealevel SeaLINK+16/USB (model 2163). Urządzenie umożliwia dodanie 16 asynchronicznych portów szeregowych do komputera PC za pośrednictwem portu USB. Dostępne są warianty oferujące porty RS-232, RS-422/485 lub konfigurowalne porty RS-232/422/485. Urządzenie jest typu "hot-pluggable" i nie wymaga otwierania obudowy komputera ani przydzielania zasobów systemowych (IRQ/IO).
Instalacja oprogramowania
Ważne: Nie podłączaj urządzenia do portu USB przed zakończeniem instalacji sterowników.
- Pobierz i zainstaluj oprogramowanie Sealevel SeaCOM dla systemu Windows.
- Jeśli pojawi się komunikat o nieznanym wydawcy sterownika, wybierz opcję "Tak", aby kontynuować instalację.
- Po zakończeniu instalacji oprogramowania, system będzie gotowy do wykrycia urządzenia po podłączeniu fizycznym.
Instalacja sprzętowa
- Podłącz konwerter SeaLINK+16 do portu USB typu A w komputerze lub aktywnym hubie USB.
- System Windows automatycznie wykryje nowe urządzenie.

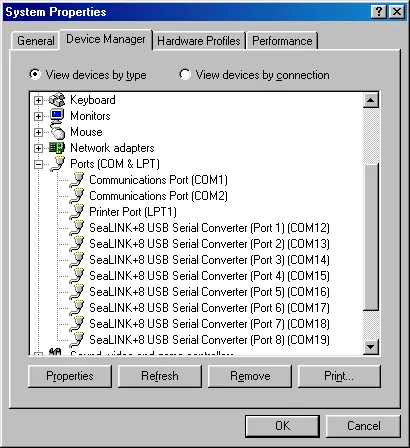

- Po zakończeniu instalacji, w Menedżerze urządzeń w sekcji "Porty (COM i LPT)" pojawią się nowe porty COM.
Konfiguracja portów (przełączniki DIP)
Aby zmienić konfigurację elektryczną portów (RS-232, RS-422, RS-485), należy otworzyć obudowę urządzenia, odkręcając cztery śruby. Konfiguracja odbywa się za pomocą przełączników DIP (SW1-SW4):
- Wybór trybu: Pierwsze dwa przełączniki dla każdego portu służą do wyboru interfejsu (232, 422, 485 WE, 485 NE).
- Terminacja i polaryzacja: Ostatnie cztery przełączniki służą do ustawienia rezystorów terminujących (T) oraz rezystorów podciągających/ściągających (PU/PD).
- Szczegółowe ustawienia przełączników znajdują się na nadruku na płytce drukowanej wewnątrz urządzenia.
Rozwiązywanie problemów
W przypadku problemów z komunikacją:
- Upewnij się, że sterowniki zostały poprawnie zainstalowane.
- Użyj narzędzia diagnostycznego WinSSD dostarczonego przez Sealevel.
- Wykonaj test pętli zwrotnej (loopback), łącząc piny TX i RX. Uwaga: Test ten nie jest możliwy w trybie 2-przewodowym RS-485 bez echa; w takim przypadku przetestuj urządzenie najpierw w trybie RS-422.
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest wykrywane lub nie działa poprawnie.
Upewnij się, że oprogramowanie SeaCOM zostało zainstalowane przed podłączeniem urządzenia do portu USB.
Brak komunikacji w trybie RS-485.
Sprawdź ustawienia przełączników DIP. W trybie 2-przewodowym RS-485 test pętli zwrotnej nie zadziała; przetestuj urządzenie w trybie RS-422.
Błąd podpisu cyfrowego sterownika podczas instalacji.
Jest to komunikat systemu Windows; wybierz "Tak", aby kontynuować instalację, nie wpłynie to na bezpieczeństwo systemu.
Przed użyciem
- Zainstaluj sterowniki SeaCOM przed podłączeniem urządzenia.
- Upewnij się, że używasz systemu Windows 7 lub nowszego.
- Sprawdź, czy port USB zapewnia wystarczające zasilanie (urządzenie jest typu high-power).
- W razie potrzeby skonfiguruj przełączniki DIP wewnątrz obudowy dla odpowiedniego standardu (RS-232/422/485).
Ilustracje i schematy

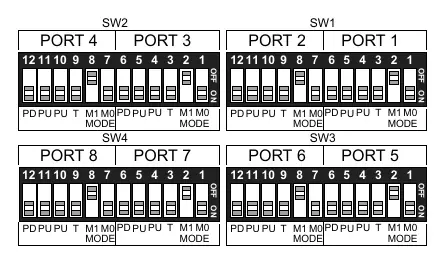

- Przełączniki DIP (SW1-SW4) służą do wyboru trybu pracy (RS-232, RS-422, RS-485) oraz konfiguracji terminacji i polaryzacji linii.
Zgodność modelu
- Wymaga systemu operacyjnego obsługującego USB.
- System Windows NT nie jest obsługiwany.
