Instrukcja obsługi adaptera szeregowego Sealevel SeaLINK+16/232.RJ

Najważniejsze informacje z instrukcji

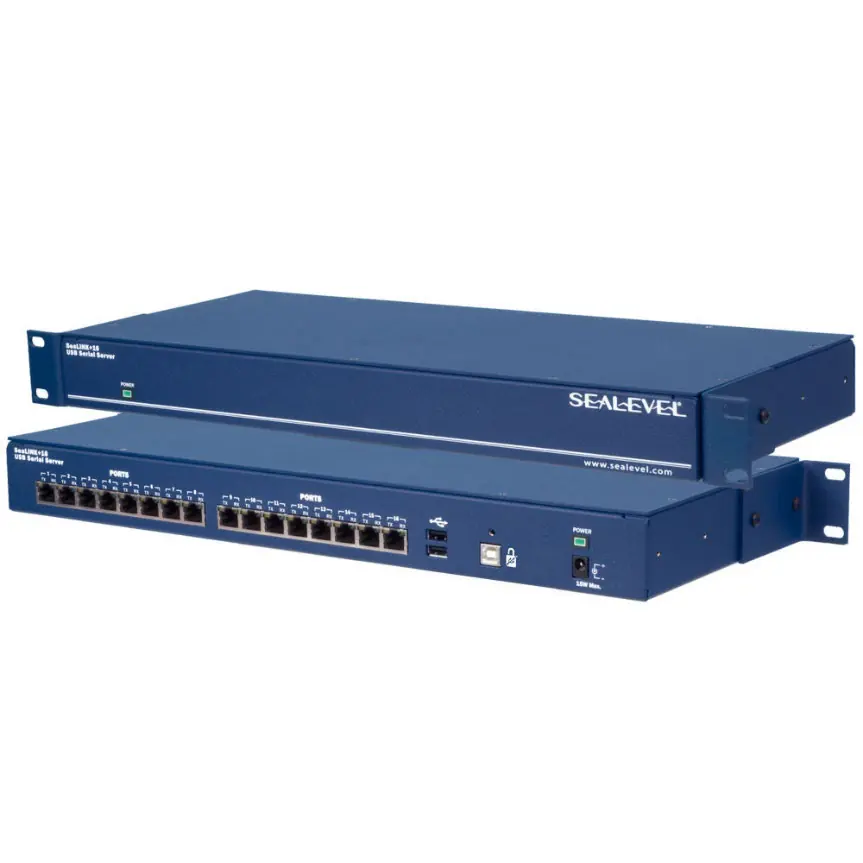

Sealevel SeaLINK+16/232.RJ to adapter USB wyposażający komputer w 16 asynchronicznych portów szeregowych RS-232. Kluczową zasadą instalacji jest zainstalowanie sterowników przed podłączeniem urządzenia do portu USB. Urządzenie wymaga zewnętrznego zasilania 5VDC i jest przeznaczone do pracy z systemami Windows 7 lub nowszymi.

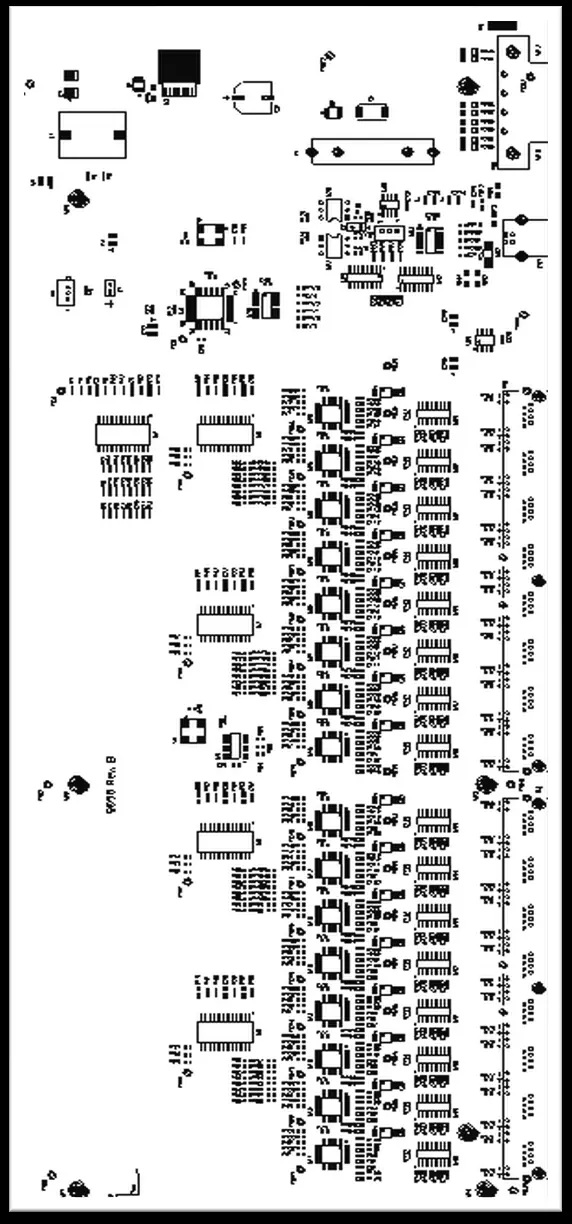

Opis urządzenia

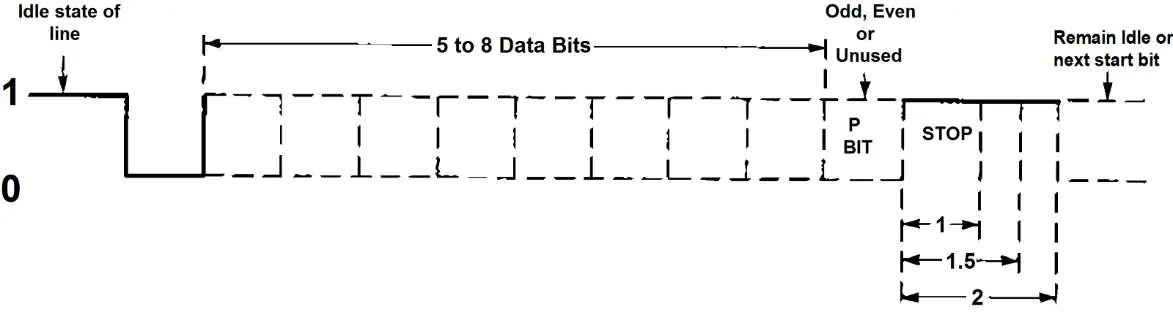

Urządzenie posiada 16 portów szeregowych ze złączami RJ45, które obsługują sygnały TX, RX, RTS i CTS z prędkością do 115.2K baud. Dodatkowo, adapter oferuje dwa porty USB 1.1 downstream (500 mA na port) do podłączania kolejnych urządzeń Sealevel lub innych peryferiów USB.

Instalacja oprogramowania

Przed podłączeniem adaptera do komputera należy:

• Pobrać odpowiednie sterowniki z bazy danych sterowników Sealevel.
• Wybrać numer części (2161) z listy.
• Kliknąć przycisk 'Install Drivers'.
• Po zakończeniu instalacji sterowników, w menu Start powinien pojawić się folder 'SeaCOM'.

Uwaga: System Windows NT nie obsługuje tego urządzenia.

Instalacja sprzętowa

1. Podłącz zasilacz TR101 do urządzenia.
2. Podłącz urządzenie do portu USB komputera za pomocą dołączonego kabla CA179.
3. System automatycznie wykryje urządzenie. Instalacja będzie powtarzana dla każdego portu COM (łącznie 32 razy dla 16 portów).
4. Sprawdź w Menedżerze urządzeń, czy nowe porty COM zostały poprawnie zainstalowane.
5. Do weryfikacji działania użyj narzędzia diagnostycznego WinSSD, dostępnego w grupie programów Sealevel.

Przypisanie pinów złącza RJ45

Złącze RJ45 na urządzeniu jest przypisane w następujący sposób:

• Pin 1: NC (No Connect)
• Pin 2: RTS (Output)
• Pin 3: TX (Output)
• Pin 4: GND (Ground)
• Pin 5: NC (No Connect)
• Pin 6: RX (Input)
• Pin 7: CTS (Input)
• Pin 8: NC (No Connect)

Rozwiązywanie problemów

Jeśli adapter nie działa poprawnie:

• Upewnij się, że wsparcie USB jest włączone w BIOSie systemu.
• Sprawdź, czy sterowniki Sealevel zostały poprawnie zainstalowane.
• Użyj narzędzia WinSSD i wtyczki typu loopback do przetestowania komunikacji. W trybie loopback powinieneś widzieć echo danych TD i RD na ekranie.
• W przypadku dalszych problemów skontaktuj się z pomocą techniczną Sealevel pod numerem (864) 843-4343 lub adresem e-mail [email protected].

Dane techniczne

• Zasilanie: 5VDC @ 3A (zasilacz TR101).
• Temperatura pracy: 0°C do 70°C.
• Wymiary: 17.78 cm (dł.) x 42.56 cm (szer.) x 4.32 cm (wys.).
• Zgodność: FCC Class A, CE.
