Instrukcja obsługi karty szeregowej Sealevel COMM+16.PCI 7161
Szybki przewodnik po instalacji i konfiguracji 16-portowej karty szeregowej RS-232 Sealevel COMM+16.PCI (model 7161). Dowiedz się, jak zainstalować sterowniki, zamontować kartę w slocie PCI oraz rozwiązywać problemy z adresami I/O i IRQ.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

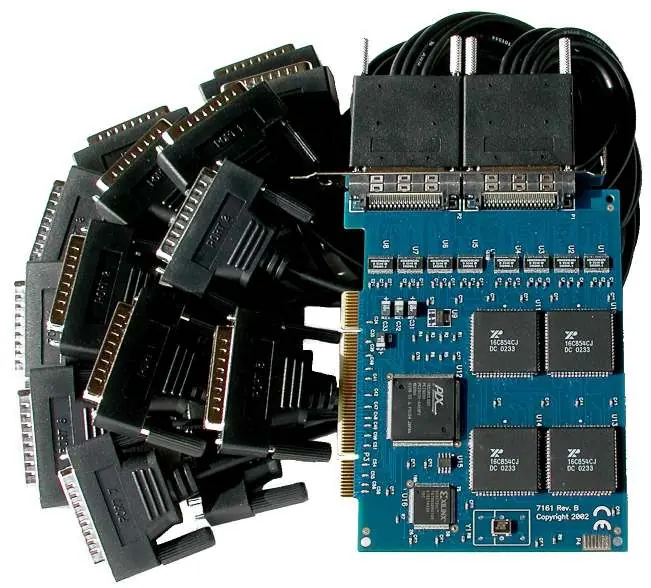

Karta Sealevel COMM+16.PCI (model 7161) to adapter PCI zapewniający 16 asynchronicznych portów szeregowych RS-232. Urządzenie jest przeznaczone do zastosowań w automatyce przemysłowej i sterowaniu. Zestaw zawiera kartę oraz dwa kable typu 'Spider' (Micro MDB-68 na osiem DB-25). Kluczowa zasada: Zawsze instaluj oprogramowanie sterownika przed fizycznym montażem karty w komputerze.
Instalacja oprogramowania
Przed instalacją sprzętową należy zainstalować sterowniki:
- Windows: Pobierz sterowniki ze strony Sealevel dla modelu 7161. Uruchom instalator SeaCOM. Jeśli system wyświetli ostrzeżenie o braku podpisu cyfrowego, wybierz opcję kontynuacji instalacji.
- Linux: Wymagane są uprawnienia użytkownika 'root'. Pobierz sterowniki ze strony Sealevel, rozpakuj archiwum (np. za pomocą 7-Zip) i postępuj zgodnie z plikami README oraz Serial-HOWTO zawartymi w paczce.
Instalacja fizyczna
- Wyłącz komputer i odłącz kabel zasilający.
- Otwórz obudowę komputera.
- Znajdź wolny slot PCI (karta jest uniwersalna, obsługuje sloty 5V i 3.3V).
- Usuń zaślepkę slotu z obudowy.
- Ostrożnie wsuń kartę COMM+16.PCI do slotu, upewniając się, że jest stabilnie osadzona.
- Przykręć śrubę mocującą, zamknij obudowę i podłącz zasilanie.
Opis techniczny i piny

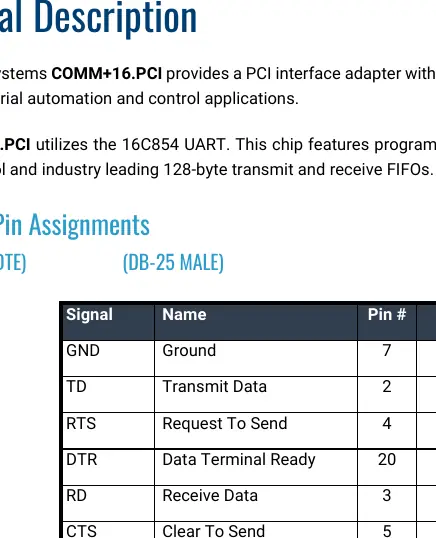

Karta wykorzystuje układ UART 16C854 z 128-bajtowym buforem FIFO. Złącza Micro MDB-68 obsługują kable 'Spider'. Górne złącze na karcie obsługuje porty 1-8, dolne złącze obsługuje porty 9-16. Kable są wymienne.
Rozwiązywanie problemów
Jeśli karta nie działa poprawnie:
- Sprawdź, czy nie ma konfliktów adresów I/O z innymi kartami w systemie.
- Upewnij się, że karta używa unikalnego przerwania IRQ.
- W BIOS-ie upewnij się, że opcja 'Use Plug-n-Play' jest wyłączona (OFF), jeśli używasz starszych systemów operacyjnych (DOS/Windows 3.x).
- Użyj narzędzia diagnostycznego 'SSD' dostarczonego przez Sealevel, aby zweryfikować konfigurację.
Dane techniczne
- Zasilanie: +5 VDC, 450 mA.
- Temperatura pracy: 0°C do 50°C.
- Temperatura przechowywania: -20°C do 70°C.
- Wilgotność: 10-90% (bez kondensacji).
Praktyczna pomoc
Typowe problemy
Konflikt adresów I/O lub IRQ
Zidentyfikuj wszystkie zainstalowane karty w systemie i upewnij się, że karta Sealevel używa unikalnych zasobów.
Błąd instalacji sterownika w Windows
Jeśli system zgłasza brak podpisu cyfrowego, kliknij 'Tak', aby kontynuować instalację; jest to bezpieczne.
Brak wykrycia karty przez system
Upewnij się, że karta jest poprawnie osadzona w slocie PCI i że oprogramowanie zostało zainstalowane przed włożeniem karty.
Przed użyciem
- Pobierz najnowsze sterowniki ze strony Sealevel.
- Zainstaluj oprogramowanie sterownika przed fizycznym montażem karty.
- Wyłącz komputer i odłącz zasilanie przed otwarciem obudowy.
- Zidentyfikuj wolny slot PCI (5V lub 3.3V).
- Przygotuj kable 'Spider' do podłączenia urządzeń szeregowych.
Ilustracje i schematy
- Karta posiada dwa złącza Micro MDB-68. Górne złącze obsługuje porty 1-8, dolne złącze obsługuje porty 9-16.
Zgodność modelu
- Karta jest uniwersalna i pasuje do slotów PCI 5V lub 3.3V.
- Wymaga sterowników SeaCOM dla systemów Windows 7 lub nowszych.
