Instrukcja obsługi płyty głównej ASRock NUC-1360P/D4
Szybki przewodnik po instalacji i konfiguracji BIOS dla płyty głównej ASRock NUC-1360P/D4. Dowiedz się, jak zamontować pamięć RAM, dyski M.2, podłączyć złącza panelu przedniego oraz skonfigurować ustawienia UEFI.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii płyt głównych ASRock NUC 1300/D4. Dokument zawiera szczegółowe wytyczne dotyczące instalacji sprzętu, konfiguracji złączy oraz obsługi narzędzia UEFI Setup Utility. Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie, aby uniknąć uszkodzenia komponentów.
Opis płyty głównej
Płyta główna posiada format NUC (10,4 cm x 10,2 cm x 3,8 cm) i jest przeznaczona do pracy z procesorami Intel 13. generacji (Raptor Lake-P). Obsługuje pamięci DDR4 3200 MHz SO-DIMM (do 64 GB) oraz oferuje szerokie możliwości rozbudowy poprzez gniazda M.2 (Key M dla SSD oraz Key E dla modułów bezprzewodowych).
Instalacja komponentów
Podczas instalacji należy zachować środki ostrożności przeciw wyładowaniom elektrostatycznym (ESD). Pamięć RAM należy montować w gniazdach SO-DIMM, upewniając się, że wycięcie w module pasuje do wypustki w gnieździe. W przypadku instalacji gniazda ROM, należy zwrócić szczególną uwagę na orientację żółtej kropki (Pin 1) zgodnie z oznaczeniami na płycie, aby uniknąć trwałego uszkodzenia chipsetu.
Złącza i porty
Płyta wyposażona jest w bogaty zestaw złączy:
- Panel tylny: HDMI 2.0b, DisplayPort 1.4a, 2x 2.5 Gigabit LAN, 2x USB 3.2 Gen2, gniazdo zasilania DC.
- Panel przedni: USB 3.2 Gen2, USB4/Thunderbolt 4, złącze audio.
- Złącza wewnętrzne: USB 2.0, COM (RS-232/422/485), SATA3, złącze panelu systemowego (PWRBTN, RESET, LED).
Konfiguracja UEFI

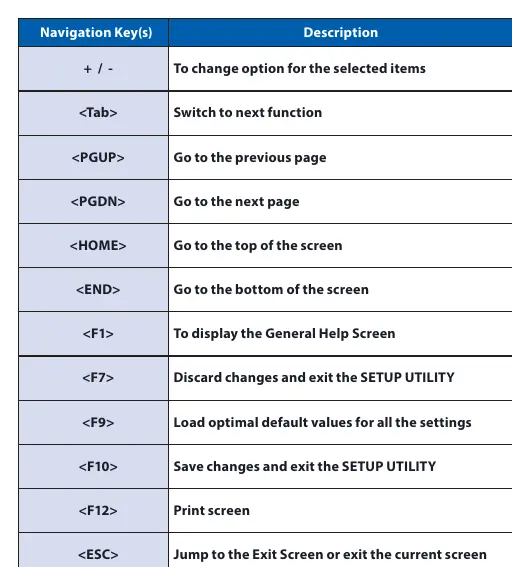

Narzędzie UEFI Setup Utility pozwala na zaawansowaną konfigurację systemu. Aby wejść do BIOS, należy nacisnąć klawisz F2 lub Delete podczas uruchamiania komputera. Główne sekcje obejmują:
- CPU Configuration: Ustawienia technologii Hyper-Threading, rdzeni P-Core/E-Core oraz oszczędzania energii (C-States).
- Chipset Configuration: Ustawienia wirtualizacji (VT-d), Re-Size BAR oraz przydziału pamięci dla grafiki.
- Security: Zarządzanie hasłami administratora/użytkownika oraz funkcją Secure Boot.
- Boot: Ustawienia kolejności startowej i zachowania systemu po awarii zasilania.
Bezpieczeństwo
Produkt zawiera baterię pastylkową (CR2032). Należy przechowywać ją poza zasięgiem dzieci. W przypadku połknięcia baterii należy natychmiast szukać pomocy medycznej. Płyta główna powinna być utylizowana zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Praktyczna pomoc
Typowe problemy
System nie uruchamia się
Sprawdź zasilanie, upewnij się, że pamięć RAM jest poprawnie osadzona, zresetuj CMOS za pomocą zworki JP1.
Błąd BIOS/UEFI
Zresetuj ustawienia do domyślnych za pomocą klawisza F9 w menu UEFI.
Przed użyciem
- Odłącz zasilanie przed dotknięciem jakiegokolwiek komponentu.
- Użyj opaski antystatycznej lub dotknij uziemionego obiektu przed montażem.
- Sprawdź kompatybilność pamięci DDR4 SO-DIMM.
- Upewnij się, że obudowa pasuje do formatu NUC (10.4 cm x 10.2 cm).
Ilustracje i schematy
- Schemat płyty głównej (str. 10) pokazuje rozmieszczenie gniazd pamięci, złączy M.2 oraz złączy panelu przedniego.
- Schemat blokowy (str. 13) przedstawia połączenia procesora z kontrolerami.
Zgodność modelu
- Obsługuje procesory Intel 13. generacji (Raptor Lake-P).
- Wymaga pamięci DDR4 3200 MHz SO-DIMM.
