Instrukcja obsługi komputera barebone ASRock iBOX 1200 Series

Najważniejsze informacje z instrukcji

Niniejszy dokument jest przewodnikiem instalacji dla systemu barebone ASRock iBOX 1200 Series. System typu barebone nie zawiera pamięci RAM, dysku twardego ani dysku mSATA, które użytkownik musi zainstalować samodzielnie. Przed przystąpieniem do pracy należy upewnić się, że posiadane komponenty są kompatybilne z wymaganiami technicznymi urządzenia.

Zawartość zestawu

• Jednostka główna iBOX 1200 Series
• Zasilacz 19V/90W
• Kabel zasilający (na życzenie)
• Śruby do montażu dysku M.2
• Kabel SATA
• Uchwyt VESA (na życzenie)
• Zestaw montażowy na szynę DIN (na życzenie)
• Uchwyt ścienny (na życzenie)
• Skrócona instrukcja instalacji

Opis urządzenia i złącza

Urządzenie wyposażone jest w szereg portów wejścia/wyjścia, w tym:

• USB 3.2 Gen2 (Type A oraz Type C)
• USB 2.0 (Type A)
• Porty wideo: DisplayPort oraz HDMI
• Port COM
• Audio (Mic-in, Line-out)
• RJ-45 (2.5G LAN)
• Przycisk zasilania

Instalacja komponentów

Instalacja modułu WiFi

1. Zlokalizuj slot modułu WiFi na płycie głównej.
2. Ostrożnie włóż moduł WiFi do slotu.
3. Zabezpiecz moduł, dokręcając śrubę do płyty głównej.

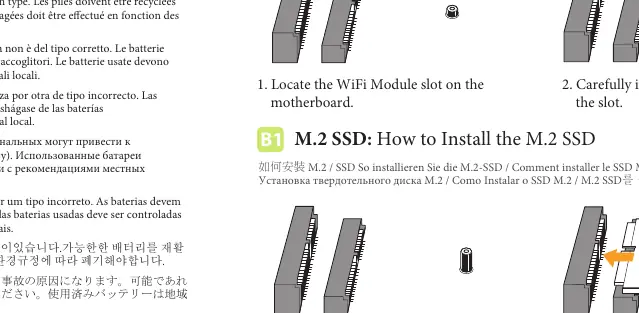

Instalacja dysku M.2 SSD

1. Zlokalizuj slot M.2 na płycie głównej.
2. Ostrożnie włóż dysk M.2 SSD do slotu.
3. Dokręć śrubę, aby zabezpieczyć dysk na płycie głównej.

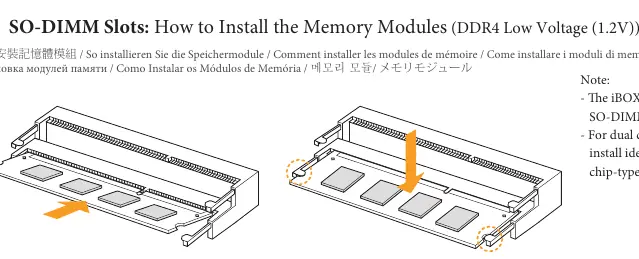

Instalacja pamięci RAM (SO-DIMM)

1. Włóż moduł pamięci SO-DIMM do slotu pod kątem 30 stopni.
2. Dociśnij moduł, aż zatrzaśnie się na swoim miejscu.

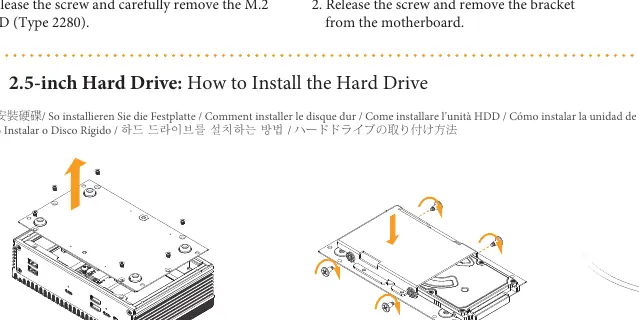

Instalacja dysku twardego 2.5 cala

1. Odkręć cztery śruby na dolnej obudowie i zdejmij panel.
2. Przymocuj klatkę dysku HDD do dolnego panelu za pomocą czterech śrub.
3. Podłącz kabel SATA do dysku.
4. Podłącz kabel SATA do złącza na płycie głównej.
5. Załóż ponownie dolny panel.

Montaż urządzenia

Urządzenie może być montowane w różnych konfiguracjach:

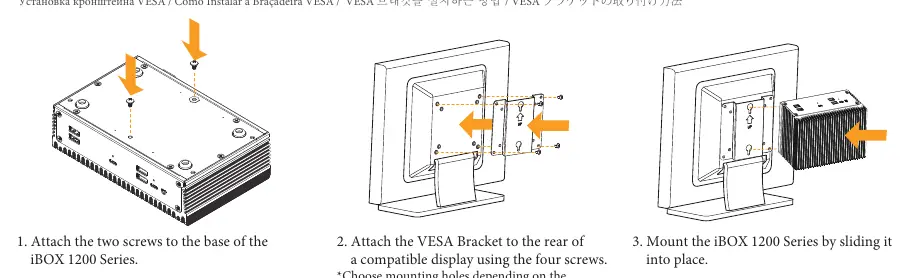

• VESA: Przykręć uchwyt VESA do tylnej części monitora (75x75 mm lub 100x100 mm), a następnie wsuń urządzenie w uchwyt.
• Ścienny: Przymocuj uchwyty ścienne do podstawy urządzenia i zabezpiecz śrubami.

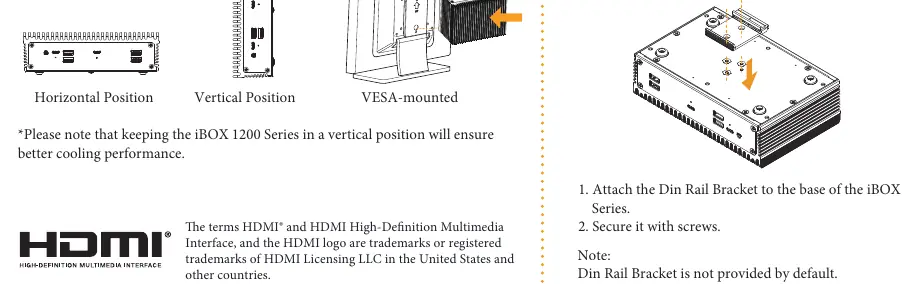

• Szyna DIN: Przymocuj uchwyt szyny DIN do podstawy urządzenia i zabezpiecz śrubami.

Wskazówki dotyczące chłodzenia i kompatybilności

Urządzenie może pracować w pozycji pionowej lub poziomej. Jeśli zainstalowano dysk twardy 2.5 cala, zaleca się utrzymywanie urządzenia w pozycji pionowej, aby zapewnić lepszą wydajność chłodzenia. Pamiętaj, że DisplayPort obsługuje tylko adaptery DP do D-Sub i nie obsługuje adapterów DP do HDMI ani DP do DVI.
