Instrukcja obsługi karty szeregowej PCIe RS232 StarTech...
Szybki przewodnik instalacji i konfiguracji karty szeregowej PCIe RS232 StarTech 21050-PC-SERIAL-LP. Dowiedz się, jak poprawnie zamontować kartę, skonfigurować zasilanie na Pinie 9 oraz zainstalować sterowniki w systemach Windows i Linux.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Karta służy do dodania dwóch portów szeregowych RS232 do komputera przez złącze PCIe. Wymaga instalacji sterowników dostępnych na stronie producenta oraz opcjonalnej konfiguracji zworek, jeśli wymagane jest zasilanie urządzeń przez Pin 9. str. 1, 2
Najważniejsze czynności
- Instalacja sprzętowa karty w slocie PCIe str. 2
- Konfiguracja zasilania Pinu 9 (zworki J2, J3) str. 1, 2
- Instalacja sterowników ze strony producenta str. 2
Pierwsze uruchomienie
- Wyłącz komputer, odłącz zasilanie, zamontuj kartę w slocie PCIe, zamknij obudowę, uruchom komputer i zainstaluj sterowniki. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Złącze | PCIe 2.0 x1 | Wymagany slot PCI Express | str. 1 |
| Porty | 2x RS232 DB-9 | Liczba i typ portów szeregowych | str. 1 |
Gdzie szukać w PDF
- Schematy i opis złączy str. 1
- Instrukcja instalacji i sterowniki str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji 2-portowej karty szeregowej PCIe RS232 (model 21050-PC-SERIAL-LP). Karta umożliwia dodanie dwóch portów szeregowych do komputera wyposażonego w wolny slot PCI Express (x1, x4, x8 lub x16). Przed przystąpieniem do instalacji należy pamiętać o środkach ostrożności dotyczących wyładowań elektrostatycznych (ESD).
Opis urządzenia i złącza

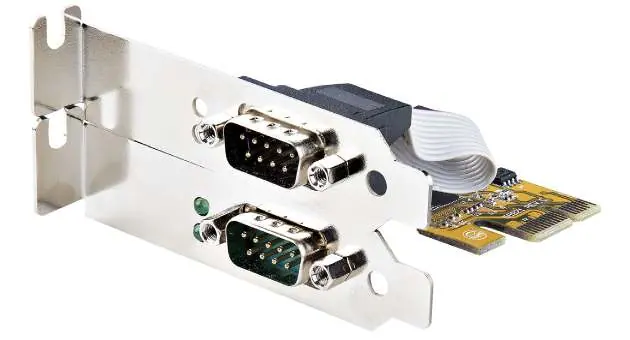

Karta posiada dwa porty szeregowe DB-9 (Port 1 - kolor cyjan, Port 2 - kolor czarny). Na płytce znajdują się diody LED aktywności (zielone) oraz zworki konfiguracyjne:
- Diody LED: Dolna dioda miga przy aktywności na Porcie 1, górna przy aktywności na Porcie 2.
- Zworka J2: Służy do włączania (Enable) lub wyłączania (Disable) zasilania na Pinie 9. Domyślnie ustawiona na Disable.
- Zworka J3 (AUX POWER): Służy do wyboru napięcia wyjściowego na Pinie 9 (5V lub 12V).
- Złącze J5: Opcjonalne złącze zasilania (4-pin SP4/Floppy) do zasilania Pinu 9.
Instalacja karty w komputerze
- Wyłącz komputer i odłącz wszystkie urządzenia peryferyjne oraz kabel zasilający.
- Otwórz obudowę komputera zgodnie z dokumentacją producenta.
- Znajdź wolny slot PCI Express i usuń zaślepkę z obudowy.
- Wsuń kartę do slotu PCIe i przykręć śrubkę mocującą śledź do obudowy.
- Jeśli używasz obudowy typu Standard Tower, wymień fabrycznie zamontowany śledź Low-Profile na dołączony śledź Full-Profile.
- Zamknij obudowę, podłącz zasilanie i urządzenia peryferyjne, a następnie uruchom komputer.
Konfiguracja zasilania (Pin 9)
Karta umożliwia zasilanie urządzeń szeregowych przez Pin 9:
- Aby włączyć zasilanie, przestaw zworkę J2 z pozycji DIS (Pins 1-2) na PWR (Pins 2-3).
- Aby wybrać napięcie, umieść zworkę na odpowiednich pinach złącza J3: 5V lub 12V.
- W przypadku korzystania z zasilania zewnętrznego, podłącz kabel zasilający z zasilacza komputera do złącza J5 na karcie.
Instalacja sterowników
Sterowniki należy pobrać ze strony www.startech.com/21050-PC-SERIAL-LP w zakładce Drivers & Downloads.
- Windows: Rozpakuj pobrany pakiet, uruchom plik Setup jako administrator i postępuj zgodnie z instrukcjami na ekranie. Po instalacji sprawdź poprawność w Menedżerze urządzeń (sekcja Porty COM & LPT).
- Linux: Sprawdź obecność sterownika w systemie za pomocą komendy lsmod | grep r8125.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Urządzenie szeregowe nie otrzymuje zasilania przez Pin 9
Upewnij się, że zworka J2 jest ustawiona w pozycji PWR (Pins 2-3) oraz że wybrano poprawne napięcie (5V lub 12V) na zworkach J3.
Karta nie mieści się w obudowie typu Tower
Wymień fabrycznie zainstalowany śledź Low-Profile na dołączony w zestawie śledź Full-Profile.
Przed użyciem
- Użyj opaski antystatycznej lub dotknij uziemionej powierzchni metalowej przed dotknięciem karty.
- Upewnij się, że komputer posiada wolny slot PCI Express (x1, x4, x8 lub x16).
- Wyłącz komputer i odłącz kabel zasilający przed otwarciem obudowy.
- Sprawdź, czy urządzenie peryferyjne obsługuje dodatkowe zasilanie na Pinie 9 przed jego włączeniem.
Parametry w praktyce
- J3 Jumper (AUX POWER)
- Wybór napięcia wyjściowego na Pinie 9: 5V lub 12V.
- J5 Power Connector
- Opcjonalne wejście zasilania 4-pin (SP4/Floppy) dla Pinu 9.
Ilustracje i schematy
- Diagram 1 przedstawia rozmieszczenie portów i diod LED na śledziu karty.
- Diagram 2 pokazuje rozmieszczenie zworek (J2, J3) oraz złącza zasilania (J5) na płytce drukowanej.
Zgodność modelu
- Karta wymaga wolnego slotu PCI Express (x1, x4, x8 lub x16).
- Wspiera systemy Windows i Linux.
