Ten dokument zawiera instrukcje montażu i bezpiecznej obsługi mobilnego wózka pod telewizor StarTech 1110C-MOBILE-TV-CART. Przed przystąpieniem do pracy należy zapoznać się z poniższymi wytycznymi.
Ostrzeżenia dotyczące bezpieczeństwa
- Montaż: Produkt musi być montowany przez dwie osoby. Nie próbuj montować wózka ani instalować sprzętu samodzielnie.
- Obciążenie: Nie przekraczaj maksymalnej nośności: 100 kg dla uchwytu TV, 5 kg dla półki na kamerę i 5 kg dla półki multimedialnej.
- Zastosowanie: Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Ryzyko: Uważaj na punkty przytrzaśnięcia podczas podnoszenia lub opuszczania ekranu. Wózek posiada mechanizm sprężynowy, który może spowodować gwałtowny ruch w górę – zachowaj ostrożność.
- Stabilność: Przed przemieszczaniem wózka upewnij się, że hamulce kółek są zwolnione. Nie przesuwaj wózka po kablach lub nierównych powierzchniach.
Wymagania montażowe

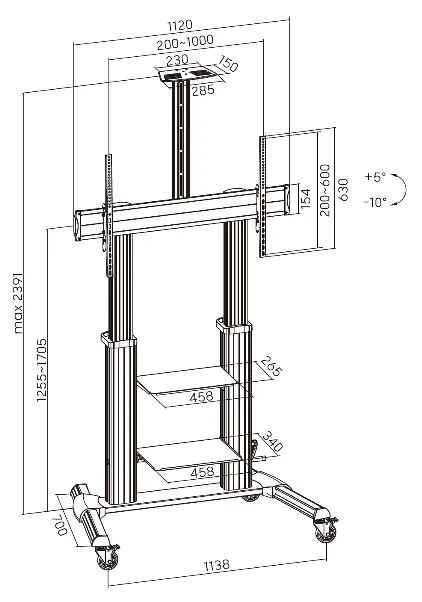

- Maksymalny rozmiar telewizora: 100 cali.
- Kompatybilne wzory VESA: 200x200, 200x400, 300x300, 400x200, 400x300, 400x400, 600x400, 1000x600.
- Wymagane narzędzia: śrubokręt krzyżakowy.
Montaż
Przygotowanie podstawy i kolumn

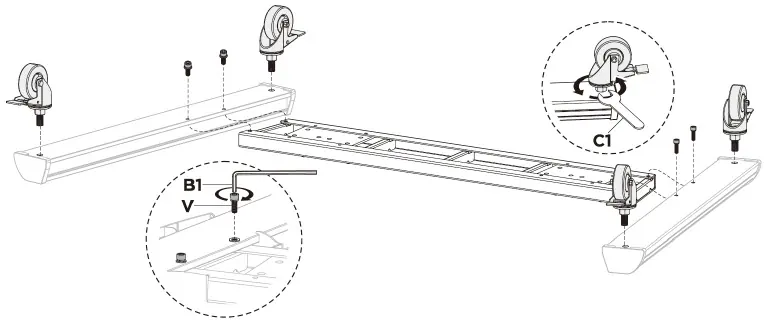

- Odwróć podstawę i nogi do góry dnem. Przymocuj nogi do podstawy za pomocą śrub M6 x 25mm.
- Włóż kółka w otwory w nogach i dokręć kluczem.
- Połącz kolumny lewą i prawą za pomocą belki łączącej.
- Włóż kolumny w gniazda podstawy i przykręć je od spodu śrubami M8 x 25mm.
Instalacja półek i uchwytów
- Przymocuj plastikowe osłony do płyty montażowej.
- Przykręć płytę montażową do górnych punktów kolumn.

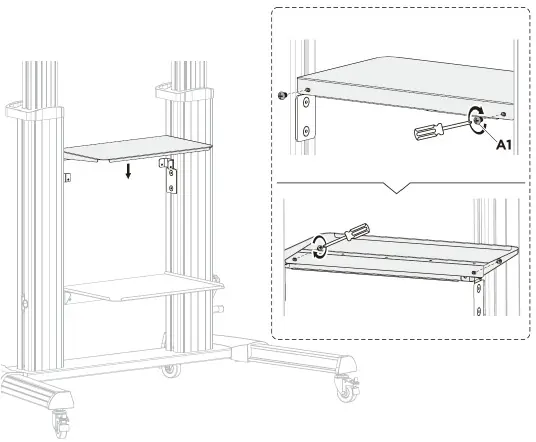

- Zamontuj półkę dolną i górną do wsporników na kolumnach za pomocą śrub M6 x 8mm.
- Zamontuj uchwyty montażowe VESA do telewizora, używając odpowiednich śrub i podkładek dystansowych.

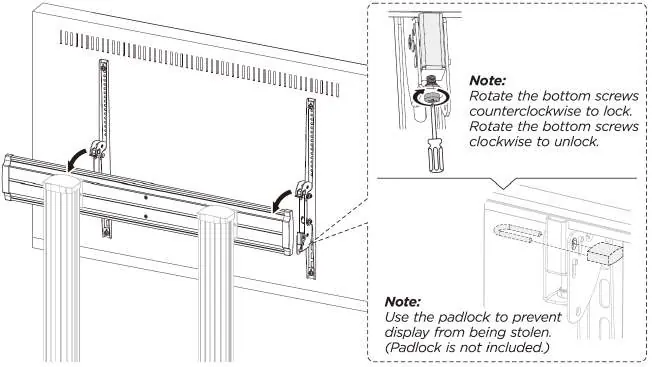

- Zawieś telewizor na płycie montażowej i zabezpiecz śrubami blokującymi.
Obsługa
Regulacja wysokości
Wózek wyposażony jest w korbę do regulacji wysokości.
- Aby zmienić wysokość, poluzuj i wyjmij śrubę M5 x 40mm z korby.
- Obracaj korbą, aby podnieść lub obniżyć uchwyt TV.
- Po ustawieniu żądanej wysokości, ponownie zabezpiecz korbę śrubą M5 x 40mm.
Regulacja kąta nachylenia
Telewizor można przechylić, trzymając go za poziome krawędzie. Do tej czynności zaleca się udział dwóch osób.
Praktyczna pomoc
Typowe problemy
Wózek jest niestabilny lub przewraca się
Upewnij się, że wózek nie jest przeciążony (max 100 kg dla TV) i że jest używany na płaskiej powierzchni. Sprawdź, czy wszystkie śruby są dokręcone.
Trudności z regulacją wysokości za pomocą korby
Upewnij się, że śruba blokująca M5 została całkowicie wyjęta z korby przed próbą obracania.
Telewizor nie pasuje do uchwytu
Sprawdź, czy wzór otworów VESA w telewizorze mieści się w zakresie obsługiwanym przez wózek (do 1000x600).
Przed użyciem
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Przygotuj śrubokręt krzyżakowy.
- Sprawdź, czy waga telewizora nie przekracza 100 kg.
- Zablokuj hamulce kółek przed rozpoczęciem montażu.
- Upewnij się, że wszystkie śruby są dokręcone, ale nie przekręcone.
Ilustracje i schematy
- Schemat montażu kółek i nóg do podstawy.
- Schemat łączenia kolumn z podstawą.
- Schemat montażu półek do kolumn.
- Schemat montażu uchwytów VESA do telewizora.
- Schemat regulacji wysokości za pomocą korby.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga dwóch osób do bezpiecznego przemieszczania wózka.
