Instrukcja obsługi wózka mobilnego Chief Fit Mobile Cart RFCUB

Kompletny przewodnik montażu i obsługi wózka mobilnego Chief Fit Mobile Cart RFCUB. Dowiedz się, jak bezpiecznie zamontować wyświetlacz, zainstalować półkę i zarządzać kablami.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż podstawy wózka (Figure 1) Strona 1 Montaż płyty czołowej (Figure 3) Strona 1 Montaż wsporników interfejsu (Figure 7) Strona 2 Montaż półki (Figure 11) Strona 2 Wyrównanie interfejsów poziomych (Figure 8) Strona 10 Prowadzenie kabli (Figure 18) Strona 13

Najważniejsze informacje

Przed przystąpieniem do montażu należy dokładnie zapoznać się z instrukcją. Wózek mobilny Chief Fit Mobile Cart RFCUB jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Należy bezwzględnie przestrzegać limitów wagowych: maksymalne obciążenie wyświetlacza wynosi 175 lbs (79.4 kg), a maksymalne obciążenie półki wynosi 10 lbs (4.5 kg). Przekroczenie tych wartości może prowadzić do przewrócenia się wózka, uszkodzenia sprzętu lub poważnych obrażeń ciała.

Opis urządzenia

Wózek mobilny RFCUB to system montażowy przeznaczony do interaktywnych wyświetlaczy o przekątnej od 55 do 86 cali. Konstrukcja składa się z podstawy z kółkami, kolumn (dolnej i górnej), płyty czołowej oraz opcjonalnej półki na akcesoria. System obsługuje standardy VESA do 800x600.

Montaż wózka

Montaż podstawy wózka (Figure 1)
Montaż podstawy wózka (Figure 1)
Montaż płyty czołowej (Figure 3)
Montaż płyty czołowej (Figure 3)
  1. Montaż podstawy: Połącz prawy i lewy zespół nóg z poprzeczką, używając śrub 5/16-18 x 4-1/4". Upewnij się, że zaokrąglone krawędzie poprzeczki są skierowane do góry.
  2. Montaż kolumny dolnej: Przymocuj dolną kolumnę do poprzeczki za pomocą śrub 5/16-18 x 2-1/4" i podkładek. Duży otwór w kolumnie musi być skierowany do tyłu wózka.
  3. Montaż płyty czołowej: Zainstaluj płytę czołową na górnej kolumnie w jednej z trzech pozycji, używając łączników i nakrętek kołnierzowych.
  4. Montaż kolumny górnej: Połącz górną kolumnę z dolną za pomocą śrub 10-24 x 1/2".

Montaż wyświetlacza

Procedura różni się w zależności od standardu VESA:

Montaż wsporników interfejsu (Figure 7)
Montaż wsporników interfejsu (Figure 7)

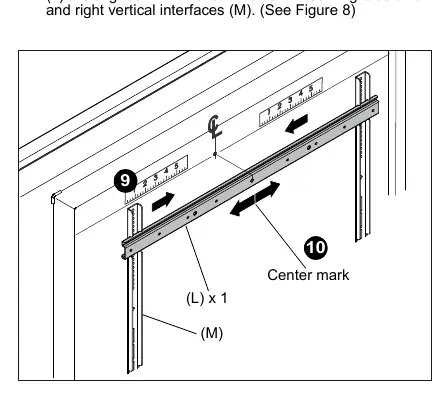

Wyrównanie interfejsów poziomych (Figure 8)
Wyrównanie interfejsów poziomych (Figure 8)
  • VESA większy niż 400x400: Wymaga użycia dołączonych wsporników interfejsu. Należy przymocować wsporniki pionowe do wyświetlacza, a następnie zainstalować poziome interfejsy (górny i dolny) przed zawieszeniem na płycie czołowej.
  • VESA 400x400 lub mniejszy: Wyświetlacz można zamontować bezpośrednio do płyty czołowej, używając odpowiednich śrub i podkładek dystansowych z zestawu.

Zawsze używaj dwóch osób do podnoszenia i pozycjonowania wyświetlacza.

Montaż półki

Półkę można zainstalować na przedniej części dolnej kolumny. Dostępne są cztery różne wysokości montażu. Użyj łącznika typu stud i nakrętek 5/16-18, aby zabezpieczyć półkę.

Montaż półki (Figure 11)
Montaż półki (Figure 11)

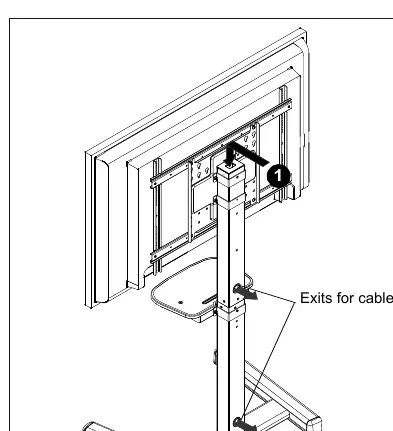

Zarządzanie kablami

Kable zasilające i sygnałowe można poprowadzić przez górną część wózka, wewnątrz kolumn, wyprowadzając je z tyłu urządzenia, co zapewnia estetyczny wygląd i bezpieczeństwo.

Prowadzenie kabli (Figure 18)
Prowadzenie kabli (Figure 18)

Użytkowanie i konserwacja

  • Zawsze umieszczaj wózek na równej powierzchni.
  • Zawsze blokuj hamulce kół, gdy wózek nie jest w ruchu.
  • Nie pozwalaj dzieciom poniżej 16 roku życia na przesuwanie wózka.
  • Przesuwaj wózek powoli, pchając go w pobliżu środka, nigdy za górną część.
  • Okresowo sprawdzaj i dokręcaj nakrętki na kółkach, zwłaszcza po użyciu na nierównym podłożu.

Informacje o producencie

Chief

Profil marki
Strona producenta https://www.legrandav.com Wsparcie https://www.legrandav.com/support

Praktyczna pomoc

Typowe problemy

Wózek przewraca się lub jest niestabilny

Upewnij się, że waga wyświetlacza nie przekracza 175 lbs (79.4 kg), a półki 10 lbs (4.5 kg). Nie umieszczaj zabawek ani pilotów na wózku, co może zachęcać dzieci do wspinania się.

Trudności z montażem śrub

Nie używaj wiertarki elektrycznej do wkręcania śrub z łbem grzybkowym, aby uniknąć uszkodzenia otworów. Wkręcaj ręcznie za pomocą klucza imbusowego przed użyciem końcówki 3/16".

Wyświetlacz nie pasuje do płyty czołowej

Sprawdź standard VESA. Jeśli jest większy niż 400x400, musisz użyć dołączonych wsporników interfejsu (L) i (M).

Przed użyciem

  • Sprawdź, czy podłoże jest równe.
  • Upewnij się, że waga wyświetlacza nie przekracza 175 lbs (79.4 kg).
  • Sprawdź, czy waga akcesoriów na półce nie przekracza 10 lbs (4.5 kg).
  • Zablokuj hamulce kół przed montażem wyświetlacza.
  • Upewnij się, że masz wszystkie narzędzia (klucze imbusowe, śrubokręt).

Parametry w praktyce

Maksymalne obciążenie wyświetlacza
175 lbs (79.4 kg) - nie przekraczaj tej wartości.
Maksymalne obciążenie półki
10 lbs (4.5 kg) - przeznaczona na laptopy, klawiatury itp.
Kompatybilność wyświetlacza
55" - 86" przekątnej ekranu.
Maksymalny wzór VESA
800x600.

Ilustracje i schematy

  • Rysunki montażowe pokazują kolejność łączenia podstawy, kolumn i płyty czołowej.
  • Schematy montażu wyświetlacza rozróżniają instalację dla VESA > 400x400 oraz <= 400x400.

Zgodność modelu

  • Wózek przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
  • Nie używać z wyświetlaczami o przekątnej spoza zakresu 55-86 cali.
