Instrukcja obsługi uchwytu do projektora Chief VCT i wspornika HCU
Kompletny przewodnik instalacji i regulacji uchwytu sufitowego do projektora Chief VCT oraz wspornika interfejsu HCU. Dowiedz się, jak bezpiecznie zamontować urządzenie, wyregulować kąty nachylenia (pitch, roll, yaw) oraz poprawnie...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt VCT oraz wspornik HCU są przeznaczone do profesjonalnego montażu projektorów. Maksymalne obciążenie wynosi 68 kg (150 lbs). Instalator jest odpowiedzialny za zapewnienie, że konstrukcja sufitowa wytrzyma pięciokrotność łącznej wagi sprzętu. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed montażem należy upewnić się, że posiadana rura montażowa (1-1/2 cala NPT lub NPSM) jest poprawnie zainstalowana.

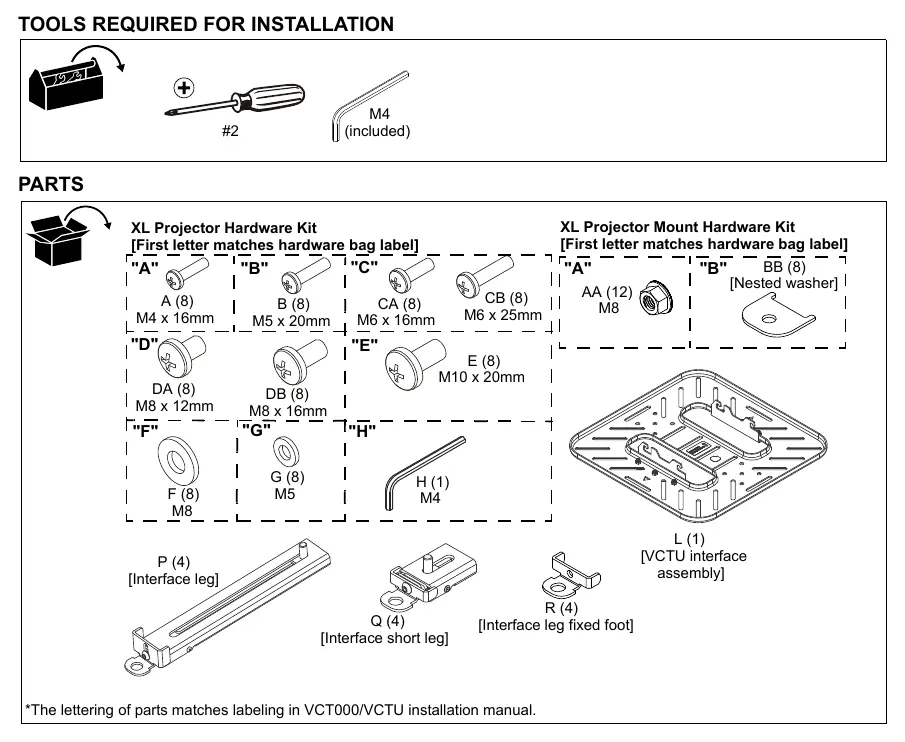

Opis urządzenia i zestawu
Zestaw składa się z dwóch głównych elementów: uchwytu sufitowego VCT oraz wspornika interfejsu HCU. Uchwyt VCT posiada mechanizmy regulacji nachylenia (pitch), przechyłu (roll) oraz obrotu (yaw). Wspornik HCU służy do połączenia projektora z uchwytem VCT.

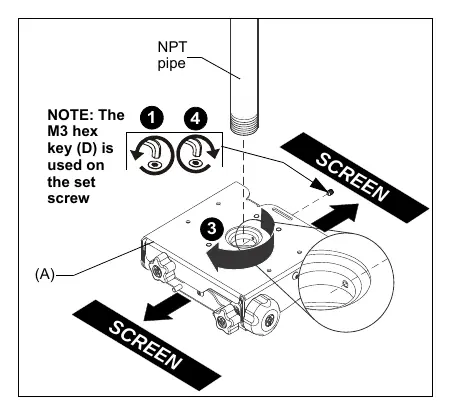

Instalacja uchwytu VCT
Uchwyt VCT montuje się do rury z gwintem 1-1/2 cala NPT lub NPSM. Należy wkręcić uchwyt na rurę, zapewniając minimum cztery pełne obroty gwintu. Po ustawieniu pozycji należy dokręcić śrubę ustalającą (set screw), aby zapobiec niepożądanemu ruchowi uchwytu. Strona uchwytu z dwoma pokrętłami powinna być ustawiona równolegle do ekranu lub naprzeciwko niego.

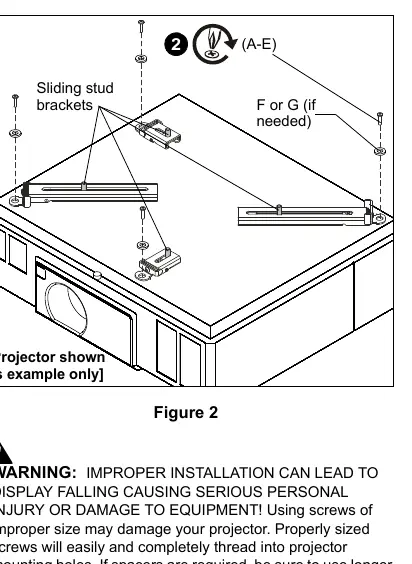

Instalacja wspornika HCU

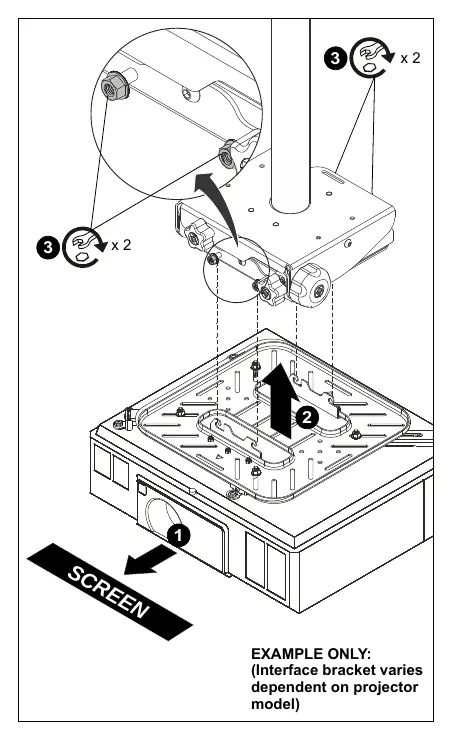

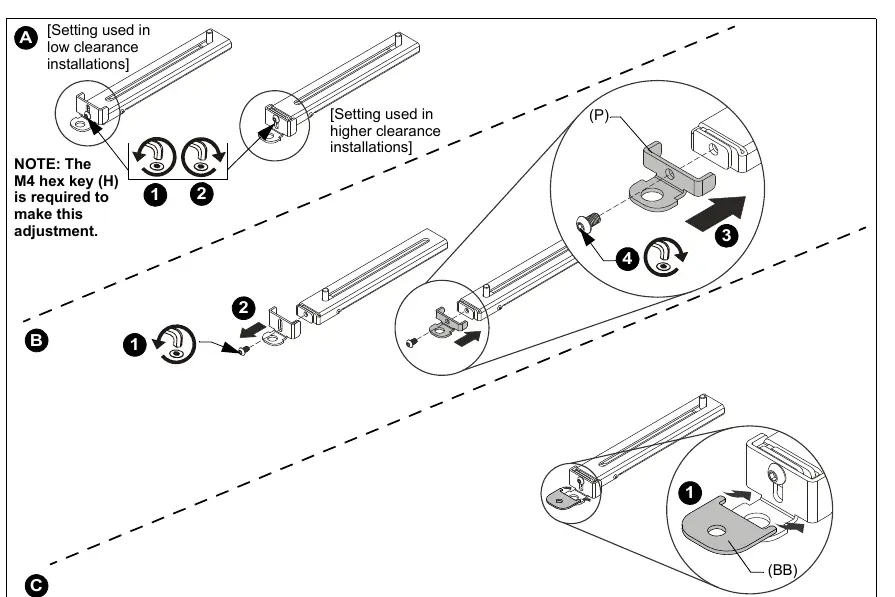

Wspornik HCU montuje się bezpośrednio do projektora. Należy wybrać odpowiednie śruby i podkładki z zestawu, aby przymocować nogi wspornika do otworów montażowych projektora. Należy użyć minimum czterech nóg. Trójkąty na wsporniku powinny być skierowane w stronę ekranu. Po zamocowaniu nóg, należy nałożyć zespół interfejsu (L) na wsporniki i dokręcić nakrętki kołnierzowe M8.

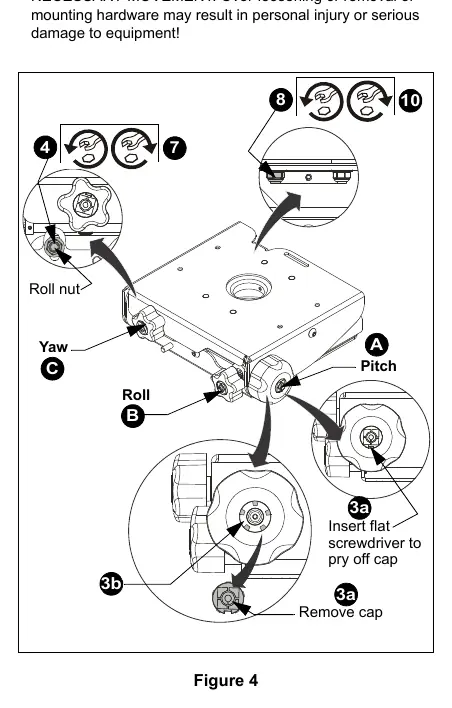

Regulacja ustawień projektora
Po zamontowaniu projektora na uchwycie VCT, można dokonać precyzyjnych ustawień:
- Pitch (nachylenie): Użyj pokrętła PITCH. Obrót w lewo pochyla projektor w dół, w prawo – w górę. W przypadku konieczności dużej regulacji, można użyć adaptera gniazda (B) z wiertarką i nasadką M13.
- Roll (przechył): Poluzuj nakrętkę Roll, użyj pokrętła ROLL do regulacji, a następnie dokręć nakrętkę.
- Yaw (obrót): Poluzuj nakrętkę Yaw, obróć uchwyt wokół rury montażowej, a następnie dokręć nakrętkę.
Informacje o producencie
Chief
Praktyczna pomoc
Typowe problemy
Projektor nie jest wypoziomowany
Użyj pokręteł Pitch, Roll i Yaw do precyzyjnej regulacji pozycji projektora.
Uchwyt porusza się na rurze
Upewnij się, że śruba ustalająca (set screw) w kołnierzu uchwytu VCT jest mocno dokręcona.
Trudności z uzyskaniem dużego kąta nachylenia (pitch)
Zdejmij zaślepkę pokrętła PITCH, włóż adapter gniazda (B) i użyj wiertarki z nasadką M13 do szybszej regulacji.
Przed użyciem
- Sprawdź, czy konstrukcja sufitowa wytrzyma 5-krotność wagi projektora i uchwytu.
- Upewnij się, że waga projektora nie przekracza 68 kg (150 lbs).
- Zweryfikuj, czy rura montażowa 1-1/2 cala NPT/NPSM jest poprawnie zainstalowana.
- Przygotuj klucz imbusowy M3 (dołączony) oraz śrubokręt krzyżakowy.
- Upewnij się, że wspornik HCU jest kompatybilny z modelem projektora.
Parametry w praktyce
- 1-1/2 NPT/NPSM
- Standardowy typ gwintu rury montażowej wymagany do instalacji uchwytu.
Ilustracje i schematy
- Rysunki montażowe pokazują sposób mocowania uchwytu VCT do rury oraz wspornika HCU do projektora.
- Schematy regulacji ilustrują lokalizację pokręteł Pitch, Roll i Yaw oraz sposób ich obsługi.
Zgodność modelu
- Wymaga rury montażowej 1-1/2 cala NPT lub NPSM (brak w zestawie).
- Wspornik HCU jest dedykowany do współpracy z uchwytem VCT.
