Instrukcja obsługi uchwytu do projektora Chief HBU i VCM
Szybki przewodnik instalacji i regulacji uchwytów do projektorów Chief HBU oraz VCM. Dowiedz się, jak bezpiecznie zamontować urządzenie, dopasować ramiona i wyregulować pozycję projektora.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu uchwytów do projektorów Chief serii HBU (Universal HB Interface) oraz VCM (HD Projector Mount). Przed przystąpieniem do instalacji należy upewnić się, że konstrukcja sufitu jest w stanie utrzymać pięciokrotność łącznej wagi całego sprzętu. Maksymalne obciążenie dla uchwytu wynosi 113,4 kg (250 lbs). Nigdy nie używaj uszkodzonego systemu montażowego i nie stosuj produktu na zewnątrz.
Instalacja uchwytu VCM
Uchwyt VCM jest przeznaczony do montażu na rurze z gwintem 1-1/2" NPT lub NPSM (zgodnie z ANSI/ASME B1.20.1) lub na zestawie montażowym Chief LPK-1.
- Wkręć uchwyt VCM na rurę 1-1/2" NPT, aż będzie ciasno osadzony (minimum cztery zwoje gwintu).
- Upewnij się, że dłuższa krawędź uchwytu VCM jest ustawiona równolegle do ekranu.
- Dokręć śrubę ustalającą 5/16-18 x 3/8" w kołnierzu gwintowanym uchwytu, aby zapobiec jego przesuwaniu się.
Instalacja uchwytu HBU
Uchwyt HBU służy do połączenia projektora z uchwytem VCM.
- Wybierz odpowiednie śruby i podkładki z zestawu sprzętowego zgodnie z tabelą w instrukcji.

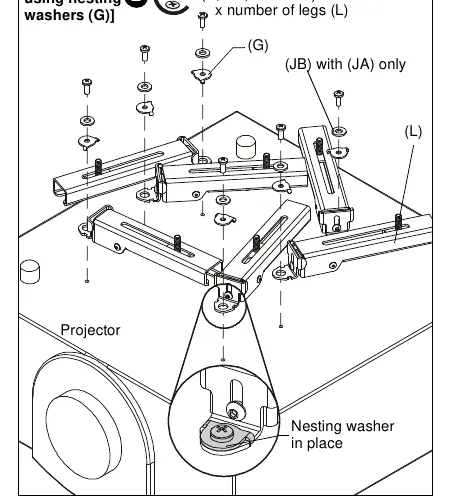

- Przymocuj nóżki HBU (L) do projektora. Wymagane jest użycie minimum trzech nóżek przy śrubach M5 lub większych, oraz minimum czterech nóżek przy śrubach M4.
- Nałóż płytę HB (K) na nóżki i zabezpiecz każdą z nich nakrętką zabezpieczającą 5/16" (FA) oraz podkładką płaską (FB).

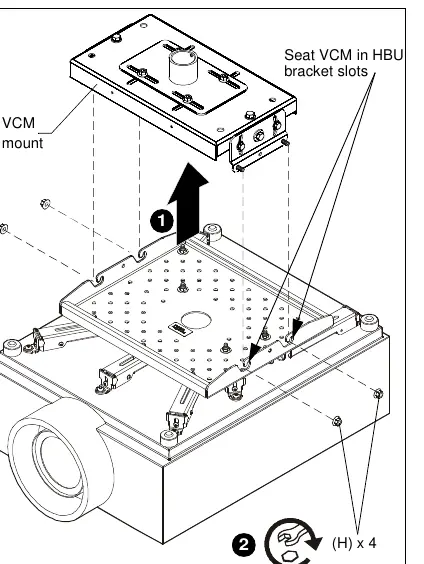

- Z pomocą drugiej osoby podnieś projektor z zamontowanym uchwytem HBU i osadź go na czterech śrubach wystających z uchwytu VCM.
- Zabezpiecz całość za pomocą czterech nakrętek kołnierzowych 5/16" (H). Upewnij się, że uchwyt VCM jest prawidłowo osadzony w szczelinach uchwytu HBU.
Regulacje
Po zamontowaniu projektora możliwe są następujące regulacje:
- Pozioma: Poluzuj cztery nakrętki na górnym wsporniku przesuwnym, ustaw pozycję (do 1-1/2" w dowolnym kierunku) i dokręć nakrętki.

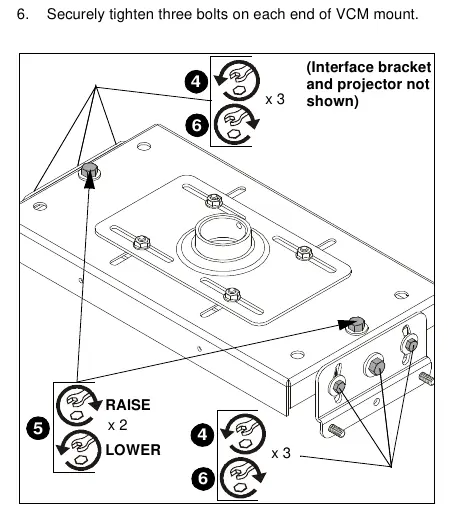

- Roll (nachylenie poziome): Poluzuj trzy śruby na każdym końcu uchwytu VCM. Obracaj śruby regulacyjne (zgodnie z ruchem wskazówek zegara, aby podnieść; przeciwnie, aby obniżyć). Po ustawieniu dokręć śruby.

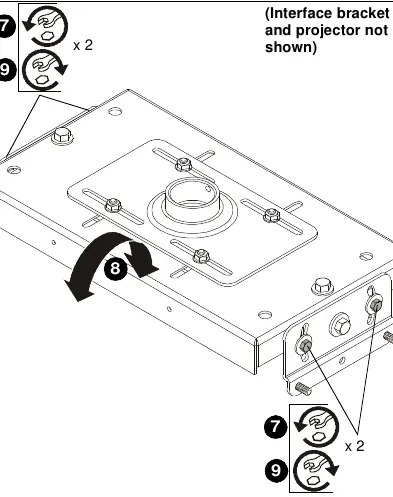

- Pitch (elewacja pionowa): Poluzuj dwie zewnętrzne śruby na każdym końcu uchwytu VCM, ustaw żądany kąt nachylenia projektora i dokręć śruby.
Informacje o producencie
Chief
Praktyczna pomoc
Typowe problemy
Projektor nie jest wypoziomowany
Użyj regulacji Roll (nachylenie poziome) lub Pitch (elewacja pionowa) zgodnie z instrukcją, poluzowując odpowiednie śruby blokujące.
Uchwyt VCM przesuwa się na rurze
Upewnij się, że śruba ustalająca (set screw) w kołnierzu VCM została mocno dokręcona.
Przed użyciem
- Sprawdź, czy konstrukcja sufitu wytrzyma 5-krotność wagi całego zestawu.
- Upewnij się, że waga projektora nie przekracza 113,4 kg (250 lbs).
- Przygotuj narzędzia: klucz 1/2", klucz 9/16", śrubokręt krzyżakowy.
- Sprawdź, czy posiadasz odpowiednie śruby montażowe (M4, M5, M6, M8, M10 lub M12) dopasowane do otworów w projektorze.
- Upewnij się, że rura montażowa (jeśli używana) ma gwint 1-1/2" NPT.
Ilustracje i schematy
- Rysunki pokazują sekwencję montażu nóżek HBU do projektora oraz mocowanie całości do uchwytu VCM.
- Schematy regulacji (Roll/Pitch) wskazują, które śruby należy poluzować, aby dokonać korekty pozycji projektora.
Zgodność modelu
- VCM wymaga rury 1-1/2" NPT lub zestawu montażowego Chief LPK-1.
- HBU jest uniwersalnym interfejsem, ale wymaga użycia odpowiednich śrub dostarczonych w zestawie.
