Instrukcja obsługi oprawy awaryjnej Beghelli Stile In Led 10L

Najważniejsze informacje

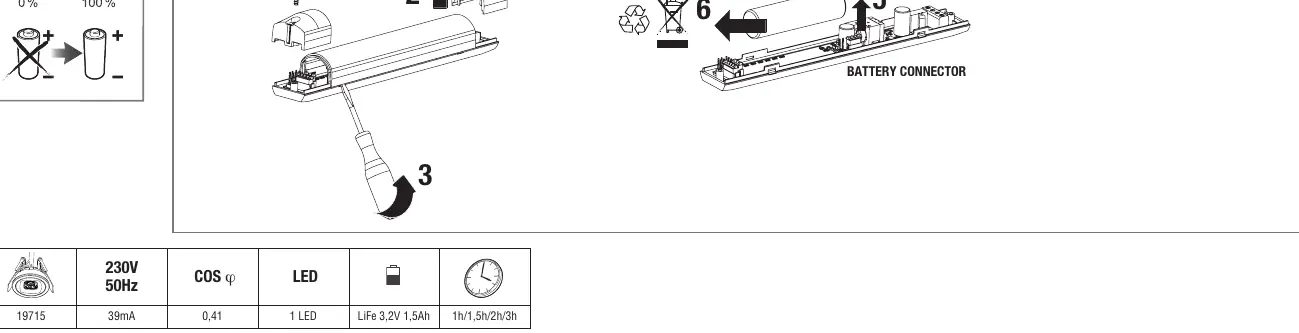

Oprawa awaryjna Beghelli Stile In Led 10L jest przeznaczona do montażu ściennego lub sufitowego. Urządzenie wymaga zasilania 230V 50Hz. Przed przystąpieniem do użytkowania należy upewnić się, że bateria jest poprawnie podłączona za pomocą złącza wewnątrz obudowy. Urządzenie pozwala na konfigurację trybu pracy (SE/SA) oraz czasu autonomii (1h, 1.5h, 2h, 3h) za pomocą zworek.

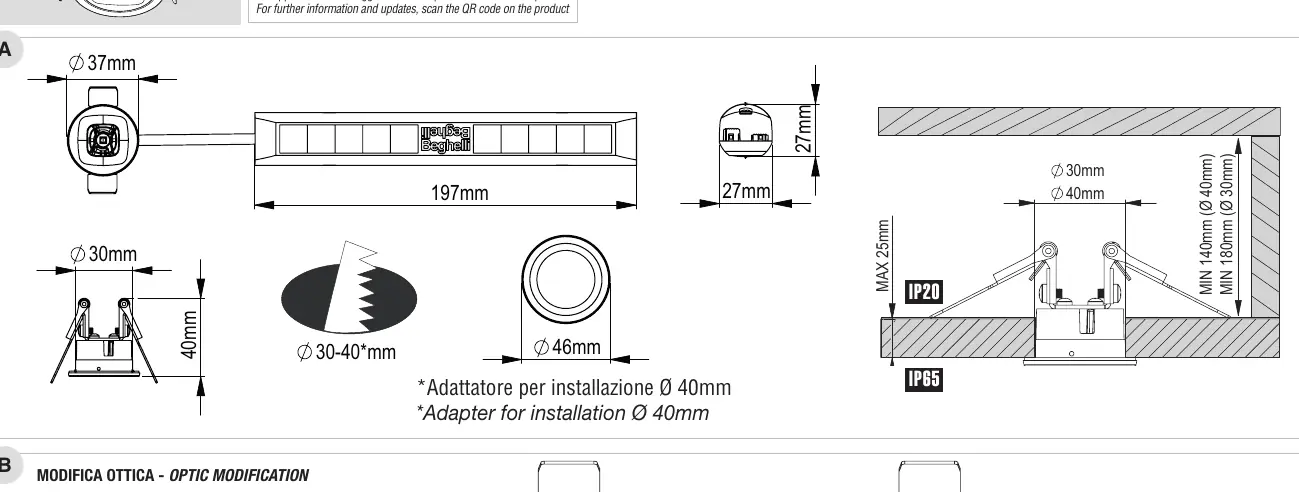

Montaż i wymiary

Oprawa jest przystosowana do montażu wpuszczanego. Wymagany otwór montażowy zależy od zastosowanego adaptera:

• Bez adaptera: otwór o średnicy 30 mm.
• Z adapterem: otwór o średnicy 40 mm.
• Minimalna głębokość montażu: 140 mm (dla 40 mm) lub 180 mm (dla 30 mm).

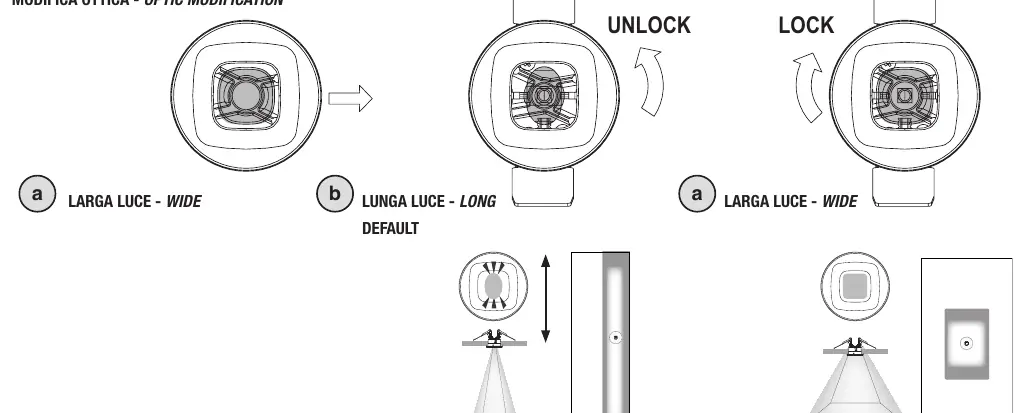

Modyfikacja optyki

Urządzenie posiada możliwość zmiany charakterystyki rozsyłu światła:

• Larga Luce (Wide): Szeroki rozsył światła.
• Lunga Luce (Long): Wąski, wydłużony rozsył światła (ustawienie domyślne).

Zmiany dokonuje się poprzez odblokowanie i przekręcenie elementu optycznego zgodnie z oznaczeniami na obudowie.

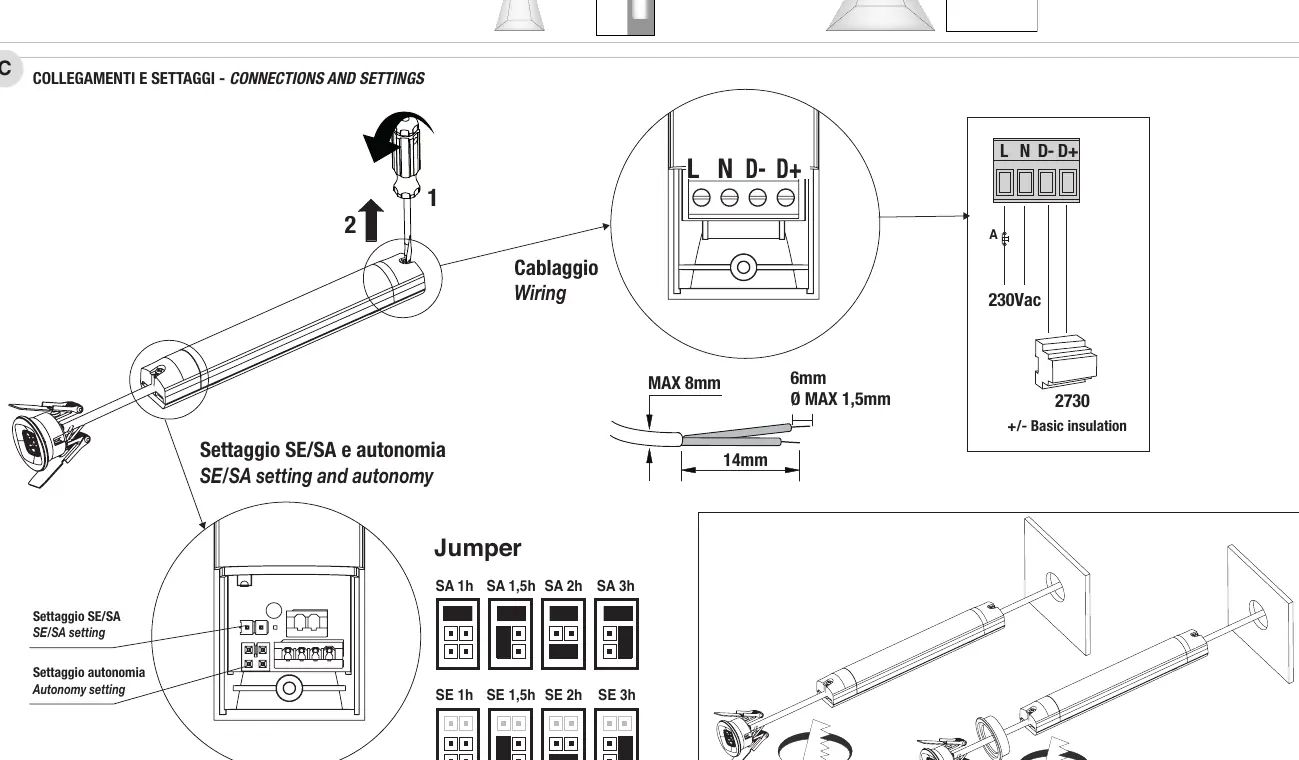

Podłączenie elektryczne i konfiguracja

Podłączenie zasilania odbywa się do zacisków L (faza) i N (neutralny). Zaciski D- i D+ służą do sterowania w trybie spoczynku (wymagany pilot Inibit, kod 2730).

Konfiguracja zworek (Jumper):

• Tryb pracy: Ustaw zworkę na SE (tylko awaryjne) lub SA (sieciowo-awaryjne).
• Czas autonomii: Ustaw zworkę na 1h, 1.5h, 2h lub 3h zgodnie z wymaganiami instalacji.

Sygnalizacja LED

• Zielona dioda (stała): Bateria jest ładowana.
• Czerwona dioda (stała): Bateria jest odłączona.

Bezpieczeństwo i konserwacja

Urządzenie powinno być używane wyłącznie zgodnie z przeznaczeniem. Akumulator oraz źródło światła LED są niewymienne. Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis przy użyciu oryginalnych części zamiennych. Nieprzestrzeganie tych zasad może zagrozić bezpieczeństwu użytkowania.
