Instrukcja obsługi oprawy awaryjnej Bell Lighting 09012V2

Szybki przewodnik po instalacji i obsłudze oprawy awaryjnej Bell Lighting 09012V2. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, skonfigurować tryb pracy oraz przeprowadzać testy serwisowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Oprawa awaryjna Bell Lighting 09012V2 jest przeznaczona do oświetlenia ewakuacyjnego. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i normami BS7671:2018. Urządzenie wymaga 24-godzinnego ładowania przed pierwszym użyciem, aby osiągnąć pełną sprawność baterii.

Opis urządzenia i specyfikacja

  • Napięcie zasilania: 220-240V 50Hz
  • Bateria: LiFePO4 3.2V 1500mAh
  • Czas ładowania: 24 godziny
  • Czas pracy awaryjnej: 180 minut
  • Temperatura pracy: 0 do +40°C
  • Źródło światła: LED (niewymienne)

Instalacja i montaż

Schemat podłączenia zasilania i baterii
Schemat podłączenia zasilania i baterii

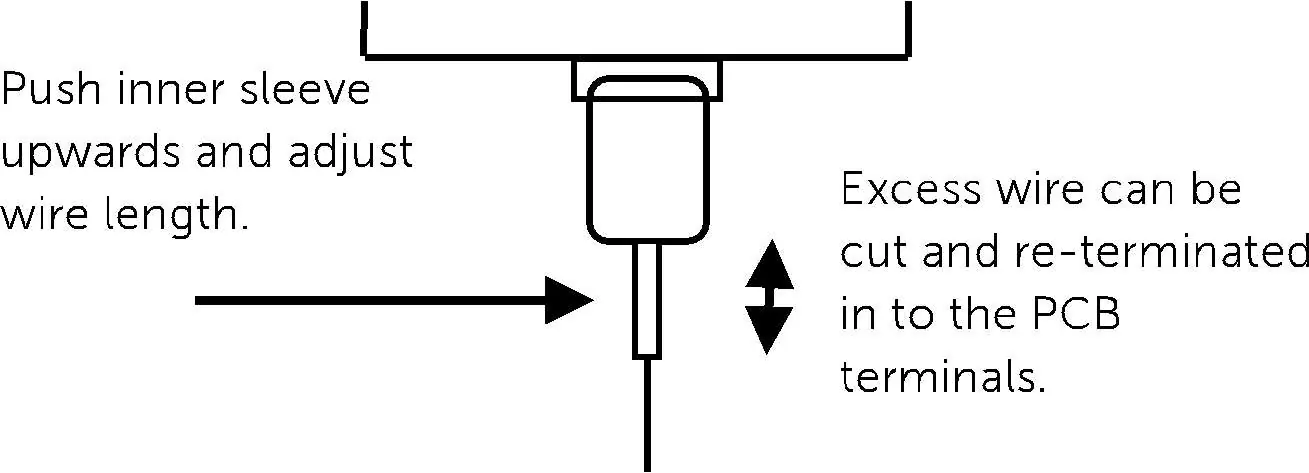

Regulacja długości przewodu
Regulacja długości przewodu
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
  1. Zdejmij pokrywę podstawy. W przypadku montażu wiszącego, pokrywa jest przykręcona. W przypadku montażu naściennego, pokrywa jest mocowana za pomocą 4 wpuszczanych śrub.
  2. Przymocuj podstawę do ściany lub sufitu, używając odpowiedniej metody montażu.
  3. Odizoluj zasilanie prądem zmiennym (A.C. supply) i podłącz przewody.
  4. Podłącz wtyczkę baterii do dwóch wystających pinów na płytce PCB. Następnie załóż i zabezpiecz pokrywę.
  5. W przypadku montażu wiszącego, długość przewodu można regulować, wciskając tuleję wewnętrzną w górę. Nadmiar przewodu można przyciąć i ponownie zarobić w zaciskach PCB.

Podłączenie i konfiguracja trybu pracy

Urządzenie może pracować w trybie utrzymywanym (Maintained) lub nieutrzymywanym (Non-maintained).

  • Tryb nieutrzymywany: Należy usunąć zworkę (2-pin connector) z płytki PCB.
  • Tryb utrzymywany: Zworka musi pozostać na swoim miejscu.
  • Testowanie: Po zakończeniu instalacji przywróć zasilanie na 30 minut, a następnie sprawdź, czy dioda ładowania świeci się.

Procedury testowe

Zaleca się przeprowadzanie regularnych testów w celu zapewnienia bezpieczeństwa:

  • Codziennie: Wzrokowa kontrola diody ładowania.
  • Miesięcznie: Symulacja zaniku zasilania (odłączenie od sieci) na czas wystarczający do sprawdzenia, czy oświetlenie awaryjne działa.
  • Rocznie: Pełny test czasu trwania (rozładowanie baterii do końca), aby upewnić się, że urządzenie podtrzymuje światło przez wymagany czas.

Rozwiązywanie problemów i konserwacja

Jeśli dioda LED nie świeci, sprawdź zasilanie sieciowe oraz połączenie baterii. W przypadku awarii, urządzenie może sygnalizować błąd za pomocą migania diody LED:

  • 1 cykl migania: Błąd baterii.
  • 2 cykle migania: Błąd lampy.
  • 3 cykle migania: Błąd testu czasu trwania.

Informacje o producencie

BELL Lighting

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda LED nie świeci

Sprawdź, czy zasilanie sieciowe jest włączone oraz czy wtyczka baterii jest poprawnie podłączona do płytki PCB.

Błąd podczas testu (miganie diody)

1 mignięcie oznacza błąd baterii, 2 mignięcia błąd lampy, 3 mignięcia błąd testu czasu trwania. Sprawdź połączenia lub wymień baterię.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Sprawdź, czy napięcie sieciowe wynosi 220-240V 50Hz.
  • Podłącz przewód baterii przed zamknięciem obudowy.
  • Ustaw przełącznik na płytce PCB zgodnie z wymaganym trybem pracy (zworka dla trybu utrzymywanego).
  • Pozostaw urządzenie do ładowania przez 24 godziny przed pierwszym testem.

Parametry w praktyce

Czas ładowania: 24h
Wymagany czas ciągłego zasilania, aby bateria osiągnęła pełną pojemność.
Czas pracy awaryjnej: 180 min
Czas, przez jaki oprawa będzie świecić po całkowitym zaniku zasilania sieciowego.
Temperatura pracy: 0 do +40°C
Zakres temperatur otoczenia, w którym urządzenie działa poprawnie.

Ilustracje i schematy

  • Schemat połączeń: Pokazuje sposób podłączenia zasilania L/N oraz złącza baterii na płytce PCB.
  • Regulacja przewodu: Instrukcja skracania przewodu poprzez wciśnięcie tulei w górę.

Zgodność modelu

  • Urządzenie wymaga stałego zasilania 240V A.C.
  • Nie nadaje się do użytku, jeśli temperatura otoczenia przekracza 40°C.
