Instrukcja obsługi oprawy awaryjnej Bell Lighting Spectrum 12W Emergency Twin Spot 09088V2
Szybki przewodnik po instalacji i obsłudze oprawy awaryjnej Bell Lighting 09088V2 / 09128. Dowiedz się, jak poprawnie zamontować urządzenie, przeprowadzić testy akumulatora oraz interpretować kody błędów diody LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy opraw awaryjnych Bell Lighting o numerach katalogowych 09088V2 oraz 09128. Instalacja urządzenia musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (BS7671:2018). Przed pierwszym użyciem wymagane jest ładowanie akumulatora przez 36 godzin. Należy pamiętać, że źródło światła w tej oprawie jest niewymienne – po zakończeniu okresu eksploatacji należy wymienić całą oprawę.
Opis i specyfikacja
Oprawa typu Twin Spot przeznaczona jest do oświetlenia awaryjnego. Główne parametry techniczne:
- Napięcie wejściowe: 220-240V 50/60Hz
- Moc: 2x5W
- Strumień świetlny: 550lm
- Czas pracy awaryjnej: ponad 3 godziny
- Czas ładowania: 24 godziny
- Akumulator: LiFePO4 3.2V 6000mAh
- Temperatura pracy: 0°C do 35°C
Instalacja
Proces montażu składa się z następujących kroków:
- Odkręć cztery śruby mocujące obudowę.
- Nawierć otwór na przewód zasilający (20mm).
- Nawierć otwory montażowe w ścianie.
- Podłącz przewody zasilające (L, N) oraz podłącz akumulator do płytki sterującej.
- Zamknij obudowę, przykręcając ją z powrotem.
- Włącz zasilanie sieciowe i sprawdź poprawność działania (zielona dioda powinna się świecić).
Testowanie i obsługa
Urządzenie posiada funkcję automatycznego testowania (Self-Test). Po pierwszym podłączeniu do zasilania, po 24 godzinach ładowania, urządzenie wykonuje test 3-godzinny. Kolejne testy funkcjonalne odbywają się automatycznie co 30 dni, a testy czasu pracy co 52 tygodnie.
Dostępne są również testy ręczne wyzwalane przyciskiem:
- Naciśnięcie na ok. 1 sekundę: tryb awaryjny na 1 sekundę.
- Naciśnięcie na ok. 5 sekund: test funkcjonalny na 30 sekund.
- Naciśnięcie na ok. 7 sekund: test czasu pracy (3 godziny).
- Naciśnięcie na ok. 10 sekund: zakończenie testu czasu pracy.
Diagnostyka i wskaźniki LED
Dwukolorowa dioda LED informuje o stanie urządzenia:
- Zielone światło ciągłe: zasilanie sieciowe włączone, brak błędów.
- Zielone miganie (wolne): trwa test funkcjonalny (2 minuty).
- Zielone miganie (szybkie): trwa test czasu pracy (3 godziny).
- Czerwone miganie (1 mignięcie): błąd akumulatora.
- Czerwone miganie (2 mignięcia): błąd lampy.
- Czerwone miganie (3 mignięcia): błąd czasu pracy.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Czerwona dioda miga w cyklu 1 mignięcia
Wykryto błąd akumulatora. Sprawdź połączenie akumulatora lub wymień go na nowy.
Czerwona dioda miga w cyklu 2 mignięć
Wykryto błąd lampy. Oprawa może wymagać wymiany.
Czerwona dioda miga w cyklu 3 mignięć
Wykryto błąd czasu pracy (Duration test fault). Akumulator może nie utrzymywać wymaganego czasu pracy.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy napięcie sieciowe wynosi 220-240V.
- Zapewnij odpowiednią wentylację wokół oprawy.
- Naładuj akumulator przez 36 godzin przed pierwszym testem.
- Sprawdź, czy przewody zasilające i akumulator są poprawnie podłączone.
Parametry w praktyce
- Czas pracy awaryjnej
- Czas, przez jaki oprawa świeci po odcięciu zasilania sieciowego (min. 3h).
- Czas ładowania
- Czas potrzebny do pełnego naładowania akumulatora (24h).
- Temperatura pracy
- Zakres temperatur otoczenia, w którym urządzenie działa poprawnie (0-35°C).
Ilustracje i schematy

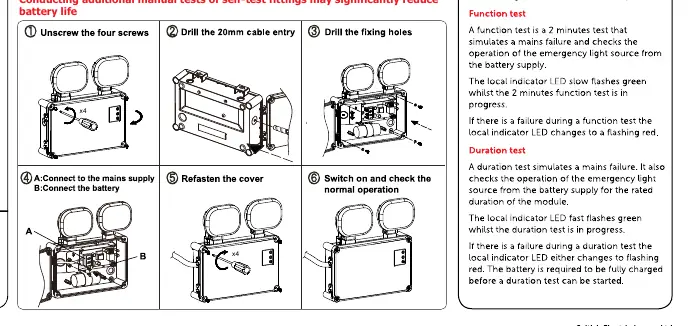

- Kroki 1-6 na schemacie ilustrują fizyczny montaż: odkręcenie obudowy, przygotowanie otworów, podłączenie elektryczne i zamknięcie urządzenia.
