Instrukcja obsługi oprawy awaryjnej BELL Lighting 09094V2
Szybki przewodnik po instalacji i obsłudze oprawy awaryjnej BELL Lighting 09094V2. Dowiedz się, jak zamontować urządzenie, przeprowadzać testy baterii oraz interpretować sygnały diod LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa awaryjna BELL Lighting 09094V2 wymaga instalacji przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Przed pierwszym użyciem konieczne jest ładowanie baterii przez 24 godziny. Urządzenie posiada wbudowany system autotestu, który wykonuje testy okresowe.
Specyfikacja techniczna
- Moc: 10W
- Strumień świetlny: 1200lm
- Zasilanie: 220-240V 50/60Hz
- Bateria: LiFePO4 3.2V 12000mAh
- Czas pracy awaryjnej: ponad 180 minut
- Temperatura pracy: 0 do +55°C
Instalacja i montaż
- Zdejmij dyfuzor.
- Odkręć tacę osprzętu.
- Wywierć otwór dostępowy w korpusie na przewód.
- Podłącz stałe zasilanie 230V oraz podłącz baterię do płytki PCB.
- Zamontuj urządzenie bezpiecznie na suficie lub ścianie.
- Załóż ponownie dyfuzor i dokręć śruby, aby zapewnić szczelność.
Procedury testowe
Zalecane są następujące testy:
- Codziennie: Weryfikacja wizualna diody ładowania.
- Co miesiąc: Symulacja awarii zasilania w celu sprawdzenia działania w trybie awaryjnym.
- Co rok: Pełny test czasu pracy (3 godziny).
Diagnostyka i obsługa
Przycisk testowy na urządzeniu pozwala na ręczne wyzwalanie testów:
- 1 sekunda: Tryb awaryjny na 1 sekundę.
- 5 sekund: Test działania na 30 sekund.
- 7 sekund: Test czasu pracy (3 godziny).
- 10 sekund: Zakończenie testu.
Interpretacja diod LED:
- Zielona ciągła: Zasilanie sieciowe / Brak awarii.
- Zielona migająca (wolno): Test działania (2 minuty).
- Zielona migająca (szybko): Test czasu pracy (3 godziny).
- Czerwona (1 błysk): Awaria baterii.
- Czerwona (2 błyski): Awaria lampy.
- Czerwona (3 błyski): Awaria testu czasu pracy.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Dioda LED świeci na czerwono
Oznacza to awarię lampy lub baterii. Sprawdź stan urządzenia zgodnie z tabelą diagnostyczną (1 błysk - bateria, 2 błyski - lampa, 3 błyski - test czasu).
Brak świecenia w trybie awaryjnym
Upewnij się, że bateria została naładowana przez pełne 24 godziny przed pierwszym użyciem.
Przed użyciem
- Naładuj baterię przez 24 godziny przed pierwszym użyciem.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy zasilanie sieciowe jest odłączone przed montażem.
- Upewnij się, że w otoczeniu jest zapewniona odpowiednia wentylacja.
- Sprawdź ustawienie przełącznika na płytce PCB przed montażem.
Parametry w praktyce
- Czas pracy awaryjnej
- Ponad 180 minut (3 godziny) podtrzymania zasilania po awarii sieci.
- Czas ładowania
- Pełne naładowanie baterii zajmuje 24 godziny.
- Temperatura pracy
- Urządzenie może pracować w zakresie od 0 do +55°C.
Ilustracje i schematy

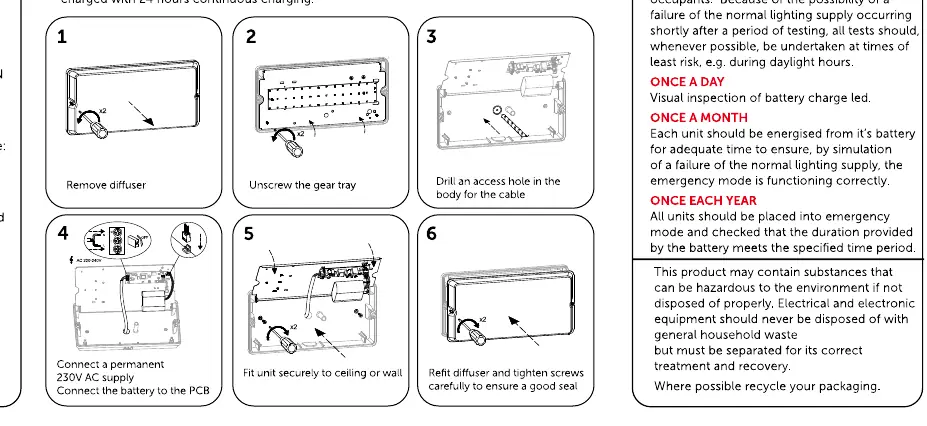

- Kroki 1-6 pokazują proces demontażu dyfuzora, odkręcenia tacy osprzętu, wiercenia otworu, podłączenia zasilania i baterii oraz ponownego montażu.
Zgodność modelu
- Źródło światła nie jest wymienne; po zakończeniu żywotności należy wymienić całą oprawę.
