Instrukcja montażu oprawy downlight Bell Lighting Arial Pro CCT
Szybki przewodnik instalacji opraw Bell Lighting Arial Pro CCT. Dowiedz się, jak poprawnie zamontować oświetlenie, ustawić moc, podłączyć ściemnianie oraz sprawdzić wymagane wymiary otworu montażowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawy Bell Lighting Arial Pro CCT (modele 10950-10973) są przeznaczone do montażu przez wykwalifikowanego elektryka zgodnie z przepisami BS7671:2018. Źródło światła w oprawie jest niewymienne – po jego zużyciu należy wymienić całą oprawę. Urządzenie może pracować w temperaturze otoczenia od 0°C do +35°C. Nie należy przykrywać oprawy materiałami izolacyjnymi.
Montaż oprawy
- Wyłącz zasilanie sieciowe przed przystąpieniem do instalacji.
- Wykonaj otwór w suficie zgodnie z wymiarami podanymi w tabeli dla danego modelu.
- Otwórz pokrywę sterownika za pomocą śrubokręta, podłącz przewody zasilające (L, N) do bloku zacisków, a następnie zamknij pokrywę.
- Ustaw przełączniki mocy (wattage) zgodnie z wymaganiami przed montażem.
- Odchyl sprężyny montażowe, włóż oprawę w otwór i upewnij się, że jest stabilnie zamocowana.
Wymiary i stopień ochrony IP
Przed instalacją należy sprawdzić etykietę na oprawie, aby dobrać odpowiednie miejsce montażu:
- IP20/IP40: Do użytku wewnątrz pomieszczeń, nie stosować w miejscach wilgotnych.
- IP44/IP54: Do użytku wewnątrz pomieszczeń, w tym w łazienkach i miejscach zadaszonych (np. ganki).
- IP65: Do użytku na zewnątrz, nie nadaje się do zanurzenia w wodzie.
Wymiary otworu montażowego (Cut-out):
- Dla średnicy oprawy 115mm: otwór 90mm.
- Dla średnicy oprawy 190mm: otwór 160mm.
- Dla średnicy oprawy 240mm: otwór 200mm.
Ustawienia mocy i barwy światła
Oprawy posiadają przycisk zmiany barwy światła (CCT: CW/NW/WW) oraz przełączniki mocy (DIP switches). Ustawienia te należy skonfigurować przed ostatecznym montażem oprawy w suficie. Ostrzeżenie: Nie ustawiaj przełączników mocy poza limitami określonymi dla danego kodu produktu.
Podłączenie elektryczne i ściemnianie
Oprawa obsługuje różne metody ściemniania w zależności od modelu sterownika:
- Non-dim: Brak możliwości ściemniania.
- Triac: Kompatybilne z zalecanymi ściemniaczami TRIAC (zakres 8-100%).
- 1-10V: Ściemnianie 10-100%.
- Dali / Switch Dim: Ściemnianie 1-100%.
W instrukcji znajdują się schematy podłączenia dla systemów DALI oraz Push Dimming.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie ściemnia się poprawnie
Upewnij się, że używasz kompatybilnego ściemniacza (TRIAC, 1-10V lub DALI/Switch Dim) zgodnie ze specyfikacją sterownika Twojego modelu.
Oprawa nie pasuje do otworu
Sprawdź tabelę wymiarów w instrukcji. Dla oprawy 115mm wymagany jest otwór 90mm, dla 190mm – 160mm, a dla 240mm – 200mm.
Błąd ustawienia mocy
Nigdy nie ustawiaj przełączników DIP poza zakresami podanymi na etykiecie produktu, ponieważ może to uszkodzić sterownik.
Przed użyciem
- Wyłącz zasilanie sieciowe przed rozpoczęciem prac.
- Sprawdź stopień ochrony IP na etykiecie, aby upewnić się, że miejsce montażu jest odpowiednie.
- Ustaw barwę światła (CCT) i moc (wattage) przed włożeniem oprawy w otwór.
- Upewnij się, że przewody zasilające mają przekrój > 0.75mm.
- Sprawdź, czy ściemniacz jest kompatybilny z typem sterownika.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność: wycięcie otworu, podłączenie przewodów do sterownika, ustawienie przełączników, montaż sprężyn.
- Tabela wymiarów wskazuje zależność między średnicą oprawy a średnicą otworu montażowego.

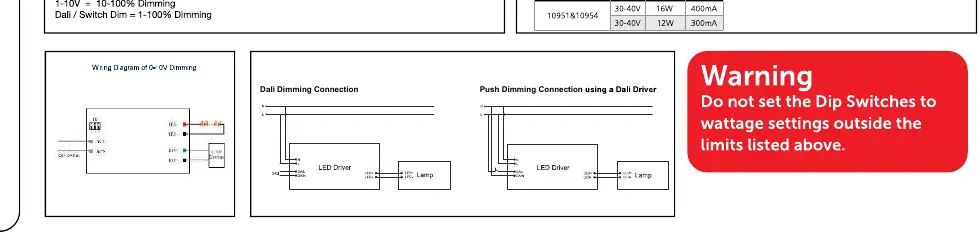

- Schematy elektryczne ilustrują podłączenie dla systemów DALI oraz Push Dimming.
Zgodność modelu
- Oprawa nie jest przeznaczona do przykrywania izolacją termiczną.
- Źródło światła jest niewymienne.
- Wymagany montaż przez wykwalifikowanego elektryka.
