Instrukcja obsługi oprawy awaryjnej Bell Lighting 09083V2
Szybki przewodnik po instalacji i obsłudze oprawy awaryjnej Bell Lighting 09083V2. Dowiedz się, jak poprawnie podłączyć urządzenie, przeprowadzać testy automatyczne i interpretować kody błędów diody LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oprawa awaryjna Bell Lighting 09083V2 jest przeznaczona do oświetlenia ewakuacyjnego. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z normami BS7671:2018. Przed pierwszym użyciem wymagane jest ładowanie baterii przez 36 godzin. Urządzenie posiada funkcję automatycznego testu (self-test) oraz możliwość ręcznego wyzwalania testów za pomocą przycisku.
Specyfikacja techniczna
- Napięcie zasilania: AC 220-240V 50/60Hz
- Moc: 3W
- Bateria: LiFePO4 3.2V 1500mAh
- Czas pracy awaryjnej: ponad 3 godziny
- Temperatura pracy: 0-40°C
- Jasność powierzchniowa: ≥ 200 cd/m2
Instalacja elektryczna

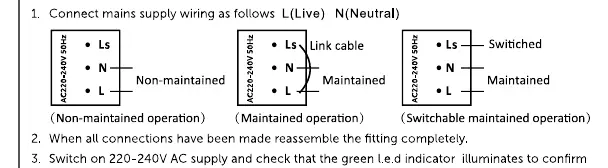

Urządzenie wspiera trzy tryby pracy, które należy skonfigurować podczas podłączania przewodów:
- Non-maintained (bez podtrzymania): Podłączenie L (Live) i N (Neutral).
- Maintained (z podtrzymaniem): Podłączenie L, N oraz Ls (Link cable).
- Switchable (przełączany): Podłączenie L, N oraz Ls (Switched).
Po wykonaniu połączeń należy zamontować obudowę. Przed oddaniem do użytku należy przeprowadzić pełne ładowanie przez 36 godzin, a następnie zasymulować awarię zasilania, aby sprawdzić poprawność działania w trybie awaryjnym.
Instalacja legendy i oprawy

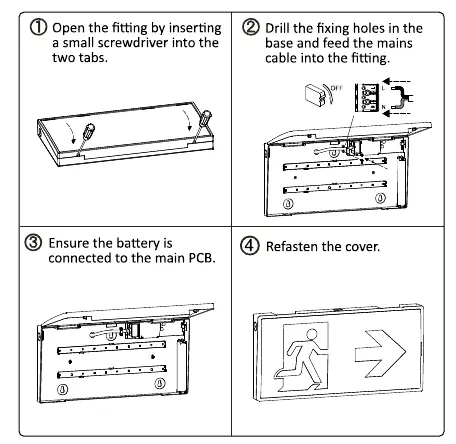

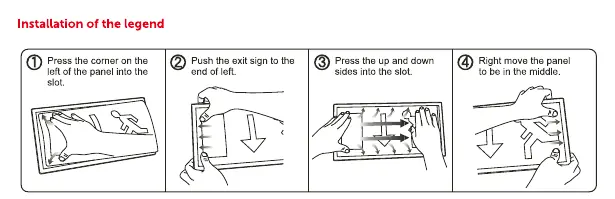

Montaż legendy (piktogramu) odbywa się poprzez wciśnięcie rogów panelu w szczeliny oprawy, a następnie przesunięcie go na środek. Montaż samej oprawy wymaga otwarcia obudowy za pomocą śrubokręta, wywiercenia otworów montażowych w podstawie, przeprowadzenia kabla zasilającego i ponownego zamknięcia pokrywy.
Testowanie i diagnostyka
Urządzenie wykonuje automatyczne testy (Self-Test) co 30 dni (test funkcji) i co 52 tygodnie (test czasu trwania). Stan urządzenia sygnalizuje dioda LED:
- Zielona dioda: Zasilanie sieciowe obecne / brak błędów.
- Miganie (wolne): Trwa test funkcji (2 minuty).
- Miganie (szybkie): Trwa test czasu trwania (3 godziny).
- Czerwona dioda (1 błysk): Awaria baterii.
- Czerwona dioda (2 błyski): Awaria lampy.
- Czerwona dioda (3 błyski): Awaria czasu trwania.
Przycisk testowy pozwala na ręczne wyzwalanie testów: naciśnięcie na 1s (tryb awaryjny), 5s (test 30s), 7s (test 3h), 10s (zakończenie testu).
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Czerwona dioda miga 1 raz
Wykryto awarię baterii. Sprawdź stan akumulatora.
Czerwona dioda miga 2 razy
Wykryto awarię lampy. Źródło światła w tej oprawie nie jest wymienne, konieczna może być wymiana całej oprawy.
Czerwona dioda miga 3 razy
Wykryto awarię czasu trwania (duration test fault). Bateria może wymagać pełnego naładowania lub wymiany.
Brak świecenia po podłączeniu
Sprawdź zasilanie sieciowe oraz poprawność podłączenia przewodów L, N i Ls zgodnie ze schematem.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy napięcie sieciowe wynosi 220-240V 50/60Hz.
- Upewnij się, że temperatura otoczenia nie przekracza 35°C.
- Naładuj baterię przez 36 godzin przed pierwszym pełnym testem.
- Ustaw przełącznik na płytce PCB przed montażem.
Parametry w praktyce
- LiFePO4 3.2V 1500mAh
- Typ i pojemność wbudowanego akumulatora podtrzymującego zasilanie.
Ilustracje i schematy
- Schematy połączeń pokazują różnice w okablowaniu dla trybów Non-maintained, Maintained oraz Switchable.
- Tabela funkcji przycisku testowego wyjaśnia czas przytrzymania przycisku dla różnych typów testów.
- Tabela diagnostyczna LED wyjaśnia znaczenie sygnałów świetlnych (zielona/czerwona dioda).
Zgodność modelu
- Wymagana zgodność z normą BS7671:2018.
- Źródło światła nie jest wymienne.
