Instrukcja obsługi oświetlenia awaryjnego Ledvance Emergency Spot E 1.3W 3H AT

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i eksploatacji oprawy oświetlenia awaryjnego Ledvance Emergency Spot E 1.3W 3H AT. Urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń (stopień ochrony IP20). Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne.

Montaż i instalacja

Oprawa jest przeznaczona do montażu wpuszczanego w sufit podwieszany.

• Przygotowanie otworu: Wymagany otwór montażowy w suficie powinien mieć średnicę 95 mm.
• Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami: brązowy przewód do fazy (L), niebieski przewód do neutralnego (N).
• Instalacja oprawy: Po podłączeniu przewodów, umieść oprawę w otworze montażowym, zabezpieczając ją za pomocą sprężyn montażowych.
• Uruchomienie: Po poprawnym zamontowaniu i podłączeniu, włącz zasilanie sieciowe.

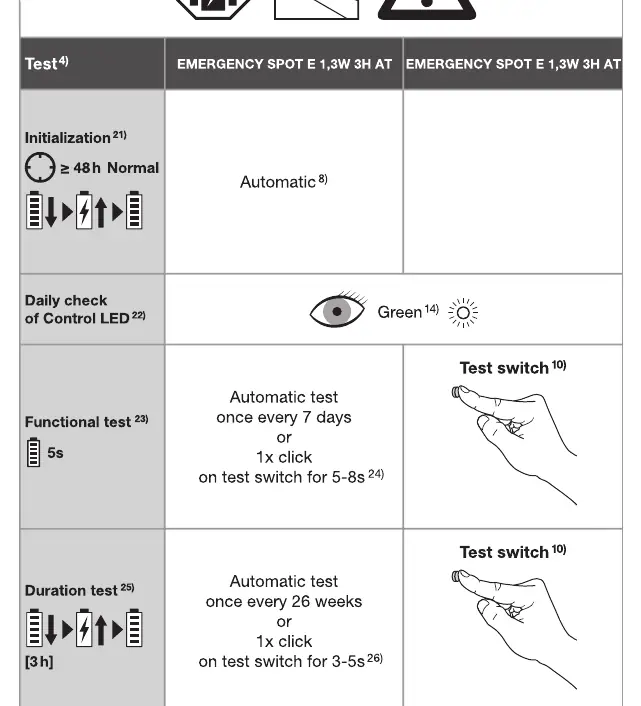

Testowanie i konserwacja

Urządzenie posiada funkcję automatycznego testowania, która zapewnia gotowość do pracy w trybie awaryjnym.

• Inicjalizacja: Po pierwszym podłączeniu zasilania, urządzenie wymaga minimum 48 godzin ładowania baterii.
• Codzienna kontrola: Sprawdzaj stan diody kontrolnej (zielona dioda oznacza prawidłowe działanie).
• Test funkcjonalny: Przeprowadzany automatycznie co 7 dni lub ręcznie poprzez krótkie naciśnięcie przycisku testowego (5-8 sekund).
• Test czasu pracy (Duration test): Przeprowadzany automatycznie co 26 tygodni lub ręcznie poprzez naciśnięcie przycisku testowego (3-5 sekund).

W przypadku wystąpienia błędu (np. awaria baterii lub źródła światła), dioda kontrolna może zmienić kolor lub zacząć migać. Szczegółowe kody błędów znajdują się w sekcji legendy instrukcji.
