Instrukcja obsługi stacji dokującej StarTech 150N Triple Monitor USB4

Szybki przewodnik po stacji dokującej StarTech 150N. Dowiedz się, jak podłączyć trzy monitory 4K, urządzenia USB, sieć 2.5GbE oraz jak skonfigurować zasilanie 100W i sterowniki sieciowe.

Spis treści

Najważniejsze informacje

Stacja dokująca StarTech 150N to zaawansowane rozwiązanie umożliwiające podłączenie trzech monitorów 4K 60Hz, urządzeń USB, sieci 2.5GbE oraz ładowanie komputera z mocą do 100W. Kluczowym wymogiem dla poprawnego działania wielu wyświetlaczy jest obsługa technologii MST (Multi-Stream Transport) przez komputer hosta. Stacja jest kompatybilna z portami USB4 oraz USB-C, przy czym port USB4 zapewnia maksymalną wydajność.

Opis portów i złączy

Stacja posiada trzy strony z portami:

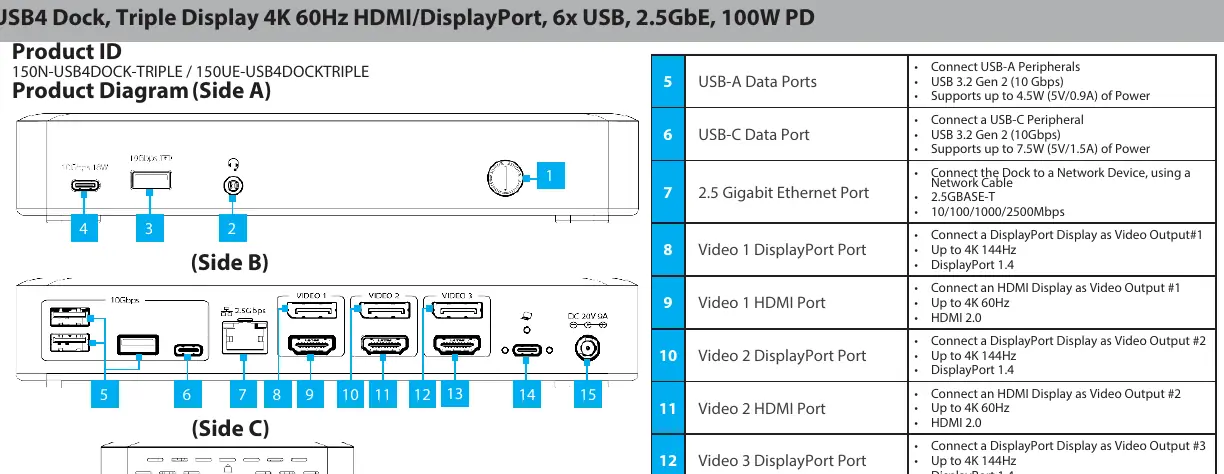

Schemat portów stacji dokującej (Strona A, B i C)
Schemat portów stacji dokującej (Strona A, B i C)
  • Strona A: Przycisk zasilania, gniazdo słuchawkowe 3.5mm, porty USB-A i USB-C (dane/ładowanie).
  • Strona B: Porty wideo (3x DisplayPort, 3x HDMI), port sieciowy 2.5 Gigabit Ethernet, port USB4 Host (do połączenia z komputerem), gniazdo zasilania DC 20V.
  • Strona C: Gniazda blokady (Standard i Nano) dla zabezpieczenia przed kradzieżą.

Instalacja i podłączenie

  1. Podłącz zasilacz do gniazda DC 20V w stacji dokującej, a następnie do gniazdka elektrycznego.
  2. Podłącz urządzenia peryferyjne USB-A do portów USB-A na stacji.
  3. Podłącz urządzenia peryferyjne USB-C do portów USB-C na stacji.
  4. Podłącz kabel sieciowy (CAT 5e lub lepszy, zalecany CAT 6 dla 2.5Gb) do portu 2.5 Gigabit Ethernet.
  5. Podłącz monitory do odpowiednich portów wideo (Video 1, Video 2, Video 3). Uwaga: Do każdego wyjścia wideo można podłączyć tylko jeden monitor (DisplayPort lub HDMI).
  6. Podłącz dołączony kabel USB4 do portu USB4 Host w stacji, a drugi koniec do portu USB4 w komputerze. Komputer automatycznie wykryje i zainstaluje stację.

Wymagania systemowe i kompatybilność

Stacja wymaga komputera z portem USB4 lub USB-C. Wydajność wideo (rozdzielczość, odświeżanie) zależy od możliwości komputera hosta. Obsługa wielu wyświetlaczy wymaga wsparcia dla technologii MST. Niektóre systemy operacyjne, takie jak macOS lub niektóre wersje Linux, mogą nie obsługiwać MST, co ograniczy wyświetlanie do jednego monitora.

Sterowniki sieciowe

Mimo że system Windows oferuje podstawową obsługę sterowników Realtek RTL8156x, zaleca się ręczne pobranie i zainstalowanie najnowszych sterowników ze strony wsparcia StarTech, aby zapewnić optymalną wydajność i stabilność sieci.

Praktyczna pomoc

Typowe problemy

Brak obsługi wielu monitorów

Upewnij się, że komputer obsługuje technologię MST (Multi-Stream Transport). Systemy macOS i niektóre wersje Linux mogą nie obsługiwać MST, co ogranicza stację do jednego wyświetlacza.

Niska wydajność sieci 2.5GbE

Zainstaluj najnowsze sterowniki Realtek RTL8156x pobrane ze strony wsparcia StarTech, zamiast korzystać z domyślnych sterowników systemowych.

Ograniczona wydajność stacji

Dla uzyskania maksymalnej wydajności (rozdzielczość, odświeżanie) użyj portu USB4 w komputerze zamiast standardowego portu USB-C.

Przed użyciem

  • Sprawdź, czy komputer posiada port USB4 lub USB-C.
  • Upewnij się, że posiadasz kabel sieciowy CAT 5e lub lepszy (CAT 6 zalecany dla prędkości 2.5Gb).
  • Podłącz zasilacz do gniazda DC 20V w stacji.
  • Zweryfikuj, czy komputer wspiera MST dla obsługi wielu monitorów.

Parametry w praktyce

USB4 (40 Gbps)
Standard połączenia z komputerem hostem, obsługujący przesył danych oraz zasilanie do 100W.
2.5 Gigabit Ethernet
Port sieciowy obsługujący prędkości 10/100/1000/2500 Mbps.
MST (Multi-Stream Transport)
Technologia wymagana do obsługi wielu niezależnych wyświetlaczy przez jeden port wideo.

Ilustracje i schematy

  • Porty wideo (8-13): Stacja posiada trzy pary portów (DisplayPort i HDMI) dla trzech niezależnych wyświetlaczy.
  • Port 14 (USB4 Host): Główny port do połączenia z komputerem, obsługujący ładowanie i przesył danych.

Zgodność modelu

  • Wsparcie dla wielu monitorów zależy od możliwości komputera hosta (wymagane MST).
  • Systemy macOS i niektóre wersje Linux mogą być ograniczone do jednego wyświetlacza.
