Instrukcja obsługi szyny do prowadzenia kabli StarTech 1U Adjustable Cable Lacing Bar
Szybki przewodnik instalacji i użytkowania szyny do prowadzenia kabli StarTech 1U Adjustable Cable Lacing Bar. Dowiedz się, jak zamontować szynę w szafie serwerowej i efektywnie zarządzać okablowaniem.
Spis treści
Najważniejsze informacje z instrukcji
Szyna StarTech 1U Adjustable Cable Lacing Bar służy do organizacji okablowania w szafach serwerowych. Urządzenie wymaga 1U wolnej przestrzeni montażowej. Przed przystąpieniem do instalacji upewnij się, że posiadasz śrubokręt krzyżakowy oraz opaski zaciskowe (rzepowe lub plastikowe). Szyna posiada regulowaną głębokość, co pozwala na dostosowanie jej pozycji wewnątrz szafy.
Opis produktu i elementy zestawu
Główne elementy szyny to:
- Szyna (Lacing Bar): Główny element konstrukcyjny zapewniający sztywność.
- Punkty mocowania (Lacing Points): Otwory służące do przewlekania opasek zaciskowych.
- Otwory regulacji głębokości: Pozwalają na zmianę pozycji szyny względem szafy.
- Wsporniki montażowe: Elementy mocujące szynę do słupków szafy.
W zestawie znajdują się: szyna, śruby M6 (4 szt.), nakrętki klatkowe M6 (4 szt.), podkładki plastikowe M6 (4 szt.) oraz śruby M4 (4 szt.).
Instrukcja montażu
- Określ wymaganą głębokość montażu dla Twojej aplikacji.
- Dopasuj otwory montażowe szyny do otworów regulacji głębokości na wspornikach montażowych.
- Przykręć wsporniki do szyny za pomocą śrub M4, używając śrubokręta krzyżakowego. Powtórz czynność po obu stronach.
- Znajdź odpowiednie miejsce w szafie rack (wymagane 1U przestrzeni).
- Zainstaluj nakrętki klatkowe M6 na słupkach montażowych szafy zgodnie z instrukcją producenta szafy.
- Umieść szynę w szafie i wyrównaj wsporniki montażowe z nakrętkami klatkowymi.
- Przykręć szynę do słupków szafy za pomocą śrub M6 i podkładek plastikowych.
Zarządzanie kablami
Aby efektywnie zarządzać kablami:
- Zaplanuj trasę kabli od źródła do miejsca docelowego.
- Grupuj kable o podobnym przeznaczeniu w wiązki, używając opasek zaciskowych.
- Pozostaw niewielki luz w każdej wiązce, aby umożliwić przyszłe zmiany bez naprężania kabli.
- Przymocuj wiązki do szyny, przewlekając opaski przez punkty mocowania (Lacing Points).
- Rozważ oznaczenie kabli lub wiązek dla łatwiejszej identyfikacji.
Praktyczna pomoc
Typowe problemy
Brak miejsca w szafie
Szyna wymaga 1U wolnej przestrzeni montażowej. Upewnij się, że w wybranym miejscu nie ma innych urządzeń.
Trudności z dopasowaniem głębokości
Użyj otworów regulacyjnych (Adjustable Depth Holes) na wspornikach montażowych, aby dostosować pozycję szyny przed przykręceniem jej do szafy.
Przed użyciem
- Śrubokręt krzyżakowy (Phillips).
- Opaski zaciskowe (rzepowe lub plastikowe).
- Narzędzie do nakrętek klatkowych (opcjonalnie).
- Sprawdź, czy szafa rack posiada wolne 1U przestrzeni.
- Upewnij się, że posiadasz wszystkie elementy zestawu (śruby M6, nakrętki klatkowe, podkładki).
Ilustracje i schematy

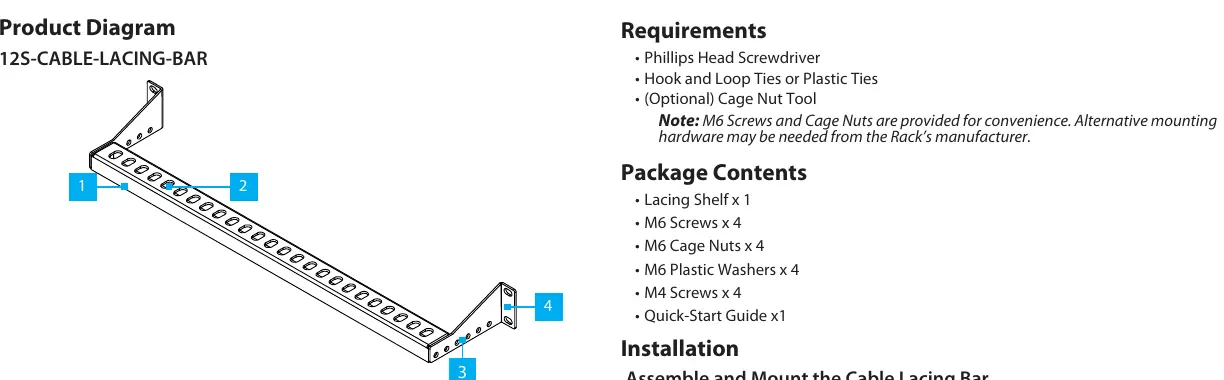

- 1: Szyna (Lacing Bar) - główny element konstrukcyjny.
- 2: Punkty mocowania (Lacing Points) - otwory do przewlekania opasek.
- 3: Otwory regulacji głębokości - pozwalają na dostosowanie pozycji szyny.
- 4: Wsporniki montażowe - elementy mocujące szynę do słupków szafy.
Zgodność modelu
- Produkt jest przeznaczony do montażu w standardowych szafach rack.
- W przypadku specyficznych szaf może być wymagane użycie alternatywnego osprzętu montażowego od producenta szafy.
