Instrukcja obsługi stacji dokującej Rocstor Thunderbolt 4 15-in-1

Najważniejsze informacje z instrukcji

Stacja dokująca Rocstor Thunderbolt 4 15-in-1 to zaawansowane rozwiązanie I/O oferujące prędkość transmisji danych do 40Gb/s. Urządzenie obsługuje kaskadowanie do 6 urządzeń Thunderbolt oraz pozwala na podłączenie wielu wyświetlaczy (do 8K/30Hz lub dual 4K/60Hz). Przed rozpoczęciem użytkowania upewnij się, że zapewniona jest odpowiednia wentylacja wokół urządzenia, ponieważ nagrzewanie się obudowy podczas pracy jest zjawiskiem normalnym.

Opis urządzenia

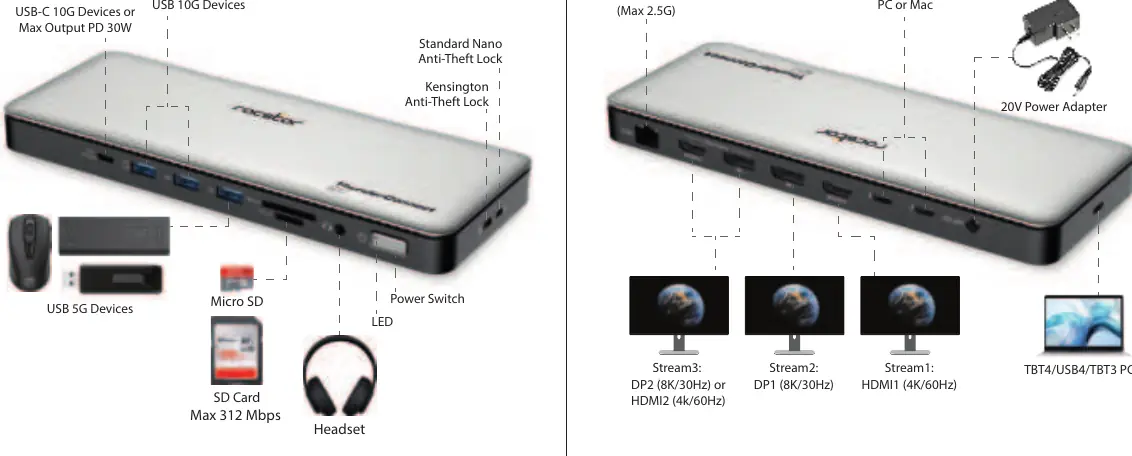

Stacja dokująca posiada liczne porty rozmieszczone na przednim, tylnym i bocznych panelach:

• Przedni panel: Zawiera port USB-C (10G/PD 30W), dwa porty USB-A (10G i 5G), czytnik kart SD/TF, gniazdo audio 3.5mm oraz przycisk zasilania z diodą LED.
• Tylny panel: Wyposażony w port RJ45 (2.5G), porty wideo (DP i HDMI), dwa porty Thunderbolt 4 (do urządzeń) oraz gniazdo zasilania 20V.
• Panele boczne: Zawierają gniazda zabezpieczeń Kensington oraz Thunderbolt 4 (do hosta).

Podłączenie i instalacja

Aby poprawnie uruchomić stację dokującą, wykonaj następujące kroki:

1. Podłącz zasilacz 150W do gniazda zasilania w stacji dokującej oraz do źródła prądu.
2. Naciśnij przycisk zasilania na przednim panelu. Dioda LED powinna zaświecić się na pomarańczowo.
3. Podłącz stację do komputera (hosta) za pomocą kabla Thunderbolt 4. Po poprawnym połączeniu dioda LED zmieni kolor na niebieski.
4. Podłącz urządzenia peryferyjne (monitory, dyski, sieć) do odpowiednich portów na stacji.

Specyfikacja portów

• Thunderbolt 4 (do hosta): Obsługuje ładowanie hosta do 96W oraz transmisję danych 40Gb/s.
• Wideo: Obsługa HDMI i DisplayPort. Możliwość uzyskania potrójnego wyświetlania obrazu na systemach Windows (zależnie od konfiguracji).
• USB: Porty USB-A obsługują transmisję danych do 10Gb/s lub 5Gb/s. Port USB-C PD wspiera ładowanie urządzeń mobilnych mocą do 30W.
• Sieć: Port RJ45 obsługuje prędkości 10M/100M/1000M/2.5G.
• Audio: Gniazdo 3.5mm z automatycznym wykrywaniem trybu CTIA/MTP.

Bezpieczeństwo i konserwacja

Zawsze zapewniaj swobodny przepływ powietrza wokół urządzenia. Nie przykrywaj stacji kocami, poduszkami ani nie umieszczaj jej na ciele podczas pracy. Unikaj kontaktu z wodą i nie podłączaj urządzenia mokrymi rękami. W przypadku problemów z zasilaniem, upewnij się, że używasz oryginalnego zasilacza 150W.
