Instrukcja obsługi sterownika Solis 1500V PLC CCO
Szybki przewodnik instalacji i obsługi sterownika Solis 1500V PLC CCO. Dowiedz się, jak zamontować urządzenie, podłączyć przewody i skonfigurować komunikację PLC w systemach fotowoltaicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Solis 1500V PLC CCO to sterownik komunikacji PLC (Power Line Communication) przeznaczony do systemów fotowoltaicznych. Urządzenie umożliwia przesyłanie danych przez przewody AC. Instalacja musi być przeprowadzona przez wykwalifikowanego technika elektryka. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się, że wyłącznik AC falownika znajduje się w pozycji OFF.
Zawartość zestawu
- Sterownik PLC CCO (1 szt.)
- Śruby mocujące M4x10 (4 szt.)
- Śruby mocujące ST2.9x25 (4 szt.)
- Płyta montażowa (2 szt.)
- Wtyk terminala (1 szt.)
- Terminal komunikacyjny RS485 (1 szt.)
- Zasilacz 12V (1 szt.)
Montaż
Urządzenie przeznaczone jest do montażu naściennego.
- Użyj 4 śrub krzyżakowych M4 x 10, aby przymocować urządzenie do ściany.
- Zalecany moment dokręcania śrub wynosi 1.2 Nm.
Podłączenie przewodów
Przed podłączeniem należy przygotować przewody:
- Zdejmij izolację z przewodu na długość 30 mm, a następnie odizoluj końcówkę na 8 mm.
- Użyj śrubokręta płaskiego, aby wcisnąć odpowiednie punkty w terminalu i wsunąć przewody A, B, C do pinów 1, 2, 3.
- Podłącz terminal do urządzenia PLC CCO.
- Podłącz kabel komunikacyjny RS485 do portu COM1 (RJ45) lub COM2 (złącze 4-pinowe).
- Podłącz zasilanie 12V do portu PWR DC 12V.
Zasada działania i charakterystyka
Sterownik integruje się z falownikami wyposażonymi w moduł komunikacji PLC. Wykorzystuje technologię OFDM oraz modulację BPSK, QPSK, 8QAM, 16QAM, 64QAM. Urządzenie posiada wbudowany procesor ARM o częstotliwości 266 MHz, obsługuje funkcje FEC i CRC oraz dynamiczne adresowanie sieci.
Dane techniczne
- Napięcie wejściowe zasilacza: 100V AC - 240V AC, 50/60Hz
- Pobór mocy: < 5W
- Napięcie wejściowe portu AC: 380V AC - 920V AC
- Temperatura pracy: -25°C do +70°C
- Stopień ochrony: IP20
- Wymiary: 255 mm x 165 mm x 45 mm
- Waga: 485 g
Praktyczna pomoc
Typowe problemy
Brak komunikacji w systemie
Sprawdź poprawność podłączenia przewodów A, B, C do terminala oraz kabla RS485. Upewnij się, że wszystkie połączenia są stabilne.
Ryzyko przegrzewania urządzenia
Upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację i nie znajduje się w pobliżu źródeł ciepła ani silnych źródeł zakłóceń elektromagnetycznych.
Przed użyciem
- Odłącz wszelkie połączenia elektryczne przed instalacją.
- Upewnij się, że wyłącznik AC falownika jest w pozycji OFF.
- Sprawdź, czy w miejscu instalacji nie występują silne zakłócenia elektromagnetyczne.
- Przygotuj śrubokręt płaski do montażu przewodów w terminalu.
- Zweryfikuj, czy urządzenie nie będzie narażone na bezpośrednie źródła ciepła.
Ilustracje i schematy

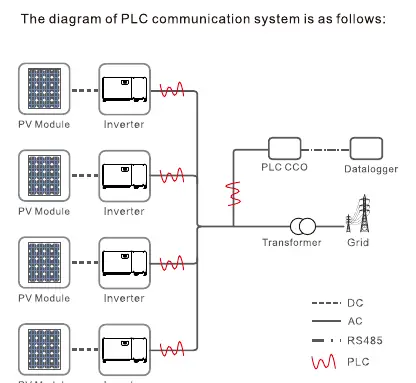

- Schemat systemu PLC pokazuje połączenie modułów PV z falownikami, które przesyłają dane do sterownika PLC CCO poprzez linie AC, a następnie do rejestratora danych (datalogger).
Zgodność modelu
- Urządzenie wymaga profesjonalnego montażu przez wykwalifikowanego technika elektryka.
- Maksymalna liczba obsługiwanych jednostek PLC STAs wynosi 60.
