Instrukcja obsługi lampy wiszącej Origin 21 1-Light Pendant
Szybki przewodnik po instalacji i obsłudze lampy wiszącej Origin 21 1-Light Pendant. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody elektryczne i rozwiązać typowe problemy z działaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa wisząca Origin 21 1-Light Pendant jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Nie należy jej montować w miejscach wilgotnych ani na zewnątrz. Waga urządzenia wynosi 3,44 lbs (ok. 1,56 kg). Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne na bezpiecznikach lub wyłączniku głównym.

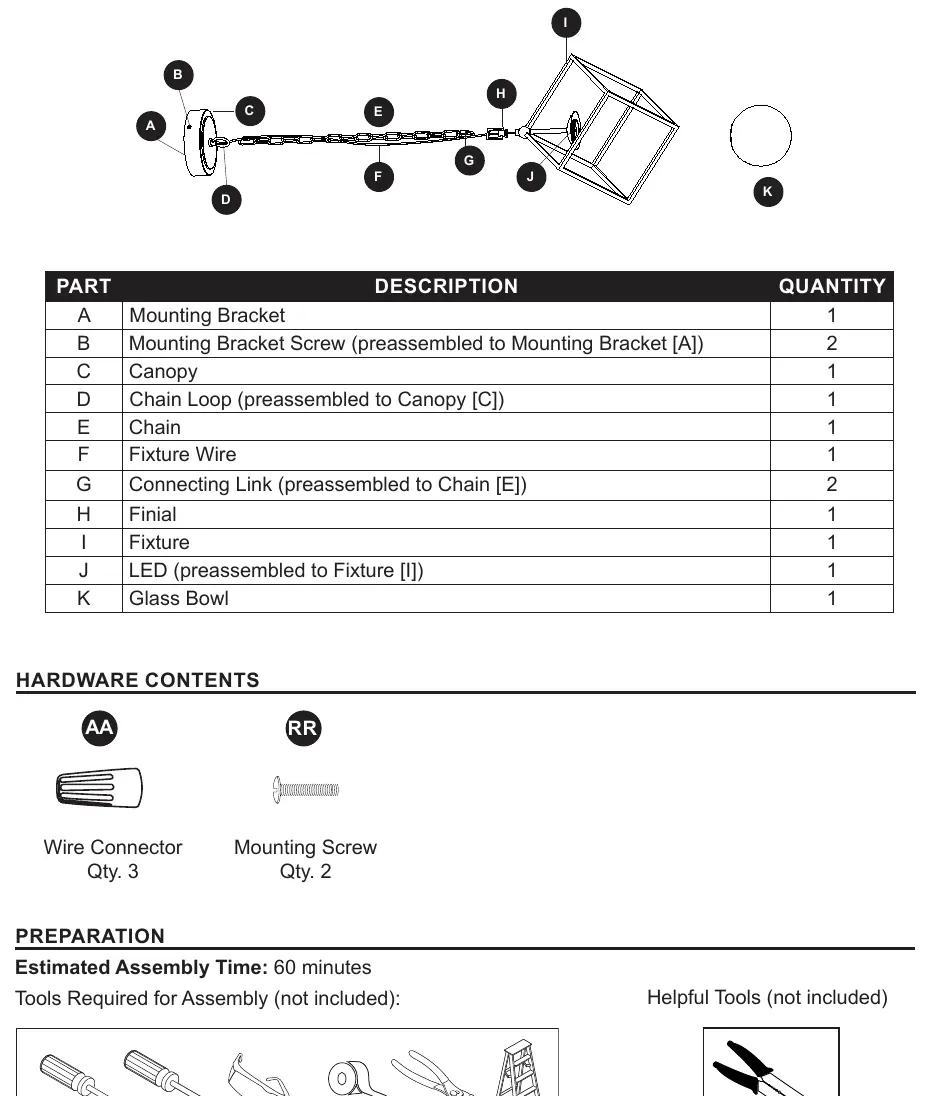

Zawartość zestawu
- Wspornik montażowy (A)
- Śruby wspornika montażowego (B)
- Podsufitka (C)
- Pętla łańcucha (D)
- Łańcuch (E)
- Przewód lampy (F)
- Łączniki (G)
- Ozdobna końcówka (H)
- Oprawa (I)
- Dioda LED (J)
- Szklany klosz (K)
- Złącza przewodów (AA)
- Śruby montażowe (RR)
Przygotowanie do montażu
Szacowany czas montażu wynosi około 60 minut. Do instalacji wymagane są podstawowe narzędzia, takie jak śrubokręt, szczypce oraz taśma izolacyjna. Zaleca się używanie rękawic ochronnych podczas obsługi elementów o ostrych krawędziach.
Instrukcja montażu
- Wyłącz zasilanie w skrzynce bezpieczników.
- Zdemontuj wspornik montażowy (A) z podsufitki (C), odkręcając śruby (B).
- Przykręć wspornik montażowy (A) do puszki elektrycznej za pomocą śrub montażowych (RR).

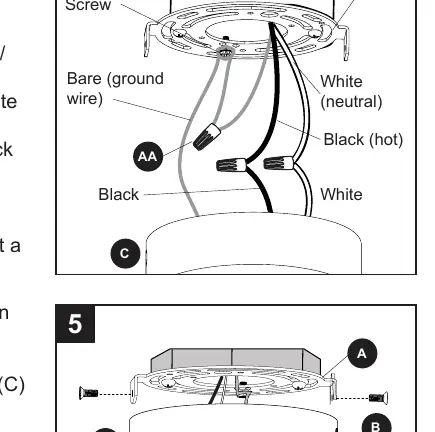

- Podłącz przewody zgodnie ze schematem: przewód uziemiający (goły/zielony) do śruby uziemiającej, biały przewód do białego (neutralnego), czarny przewód do czarnego (pod napięciem). Zabezpiecz połączenia złączami (AA).
- Zamocuj podsufitkę (C) do wspornika (A) za pomocą wcześniej wykręconych śrub (B).
- W razie potrzeby skróć łańcuch (E) za pomocą szczypiec i połącz go z pętlą (D) oraz oprawą (I) za pomocą łączników (G).
- Przykręć ozdobną końcówkę (H) do oprawy (I).

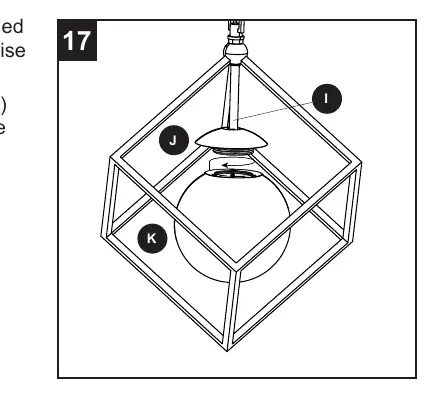

- Nałóż szklany klosz (K) na diodę LED (J) i przekręć zgodnie z ruchem wskazówek zegara, aby go zabezpieczyć.
- Przywróć zasilanie elektryczne.
Rozwiązywanie problemów
Jeśli dioda LED nie świeci, sprawdź poprawność podłączenia wszystkich przewodów elektrycznych. Upewnij się, że połączenia są stabilne i wykonane zgodnie z instrukcją.
Gwarancja
Produkt objęty jest trzyletnią ograniczoną gwarancją producenta na wady materiałowe i wykonawcze. W przypadku problemów należy zachować dowód zakupu i skontaktować się z miejscem zakupu.
Praktyczna pomoc
Typowe problemy
Dioda LED nie świeci
Sprawdź poprawność podłączenia przewodów elektrycznych w puszce sufitowej.
Przed użyciem
- Wyłącz zasilanie na bezpiecznikach lub wyłączniku głównym.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt, szczypce).
- Sprawdź, czy puszka elektryczna jest odpowiednia do montażu lampy.
- Upewnij się, że przewody zasilające są zgodne z lokalnymi przepisami.
- Załóż rękawice ochronne, aby uniknąć skaleczeń o ostre krawędzie.
Parametry w praktyce
- Zastosowanie
- Tylko do użytku wewnątrz pomieszczeń; nie nadaje się do miejsc wilgotnych.
Ilustracje i schematy
- Schemat podłączenia przewodów: przewód uziemiający (goły/zielony) do śruby uziemiającej, biały do białego (neutralny), czarny do czarnego (pod napięciem).
Zgodność modelu
- Wymaga puszki elektrycznej montowanej bezpośrednio do sufitu.
- Nie zawieszaj lampy na samych przewodach elektrycznych.
