Instrukcja montażu wieszaka ściennego Origin 21 17.5-in 5 Peg Rail
Praktyczny przewodnik montażu wieszaka ściennego Origin 21 17.5-in 5 Peg Rail. Dowiedz się, jak bezpiecznie zamontować listwę z haczykami na różnych powierzchniach, poznaj dopuszczalne obciążenie oraz zasady konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wieszak montuje się poprzez zaznaczenie otworów, wywiercenie ich (3/32 cala dla drewna, 5/16 cala dla płyt gipsowych) i przykręcenie listwy śrubami do ściany. str. 2
Najważniejsze czynności
- Wyznaczanie otworów str. 2
- Wiercenie w drewnie str. 2
- Wiercenie w płycie gipsowej str. 2
Problemy i rozwiązania
Wieszak nie jest wypoziomowany
Zdejmij wieszak i rozpocznij montaż ponownie, używając poziomicy do wyznaczenia punktów.
str. 1Konserwacja i reset
- Coroczna konserwacja str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 15,88 kg | Limit wagi dla całego wieszaka | str. 1 |
Gdzie szukać w PDF
- Strona 1: Informacje ogólne, bezpieczeństwo i konserwacja str. 1
- Strona 2: Instrukcja montażu krok po kroku str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Maksymalne dopuszczalne obciążenie wieszaka wynosi 15,88 kg (35 lbs), niezależnie od zastosowanej metody montażu. Przed przystąpieniem do wiercenia upewnij się, że w ścianie nie znajdują się przewody elektryczne ani rury instalacji wodnej, aby uniknąć ryzyka porażenia prądem lub zalania.
Przygotowanie i narzędzia
Szacowany czas montażu wynosi około 10 minut. Przed rozpoczęciem upewnij się, że zestaw zawiera wszystkie elementy: listwę (A), śruby (AA), kołki rozporowe (BB) oraz zaślepki (CC).
Wymagane narzędzia (brak w zestawie)
- Wiertarka
- Wiertła: 3/32 cala (do drewna) oraz 5/16 cala (do płyt gipsowo-kartonowych)
- Śrubokręt krzyżakowy (Phillips)
- Ołówek
- Poziomica
Instrukcja montażu
- Wyznaczanie miejsca: Przyłóż listwę (A) w wybranym miejscu na ścianie i zaznacz ołówkiem punkty montażowe.
- Wiercenie:
- Dla drewna: Zdejmij listwę i wywierć otwory prowadzące wiertłem 3/32 cala w zaznaczonych miejscach.
- Dla płyt gipsowo-kartonowych: Zdejmij listwę i wywierć otwory wiertłem 5/16 cala. Umieść kołki rozporowe (BB) w wywierconych otworach.
- Mocowanie: Przyłóż listwę (A) do ściany i przykręć ją za pomocą śrub (AA). Opcjonalnie wciśnij zaślepki (CC) w otwory na śruby, aby je ukryć.
Konserwacja
Zaleca się coroczne sprawdzanie wszystkich połączeń i dokręcanie śrub oraz kołków. Do czyszczenia używaj wyłącznie lekko wilgotnej szmatki z wodą, aby chronić wykończenie haczyków i listwy.
Praktyczna pomoc
Typowe problemy
Wieszak nie jest wypoziomowany
Zdejmij wieszak i rozpocznij montaż ponownie, używając poziomicy do precyzyjnego wyznaczenia punktów montażowych.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części
- Upewnij się, że posiadasz wiertarkę i odpowiednie wiertła
- Sprawdź, czy w miejscu wiercenia nie ma instalacji elektrycznej lub wodnej
- Użyj poziomicy do zaznaczenia otworów
Parametry w praktyce
- Maksymalne obciążenie
- 15,88 kg (35 lbs) - nie przekraczaj tej wartości, aby uniknąć uszkodzenia wieszaka lub ściany
Ilustracje i schematy
- Krok 1: Oznaczanie otworów montażowych na ścianie

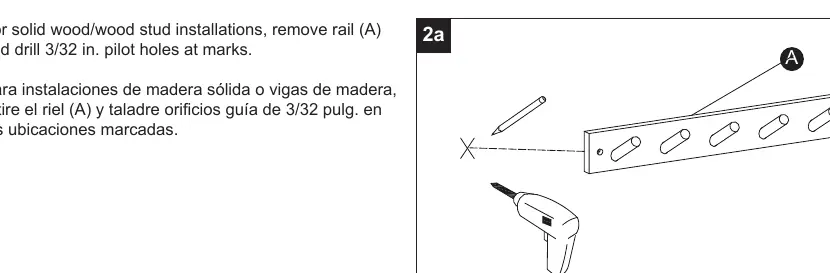

- Krok 2a: Wiercenie otworów prowadzących w drewnie

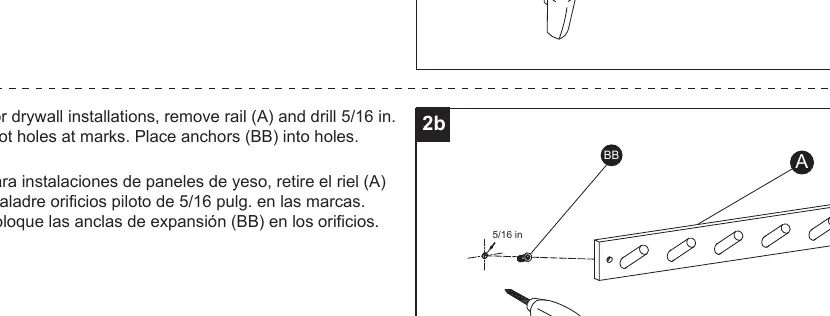

- Krok 2b: Wiercenie otworów w płycie gipsowej i montaż kołków
- Krok 3: Przykręcanie listwy do ściany
Zgodność modelu
- Wymaga różnych wierteł w zależności od podłoża (drewno vs płyta gipsowa)
- W przypadku innych typów ścian należy zastosować odpowiednie dla nich elementy montażowe (brak w zestawie)
