Instrukcja obsługi żyrandola 12-punktowego Origin 21 LWS38500A
Szybki przewodnik po instalacji i obsłudze żyrandola 12-punktowego Origin 21 LWS38500A. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu żyrandola Origin 21 LWS38500A należy dokładnie zapoznać się z instrukcją. Szacowany czas montażu wynosi od 20 do 30 minut. W przypadku pytań lub brakujących części należy kontaktować się z obsługą klienta pod numerem 888-251-1026 lub adresem e-mail [email protected].
Bezpieczeństwo
- Przed rozpoczęciem instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym.
- W przypadku wątpliwości dotyczących instalacji elektrycznej należy skonsultować się z wykwalifikowanym elektrykiem.
- Należy stosować żarówki o parametrach zgodnych z oznaczeniami na oprawie.
- Przed wymianą żarówek należy zawsze odłączyć zasilanie.
Zawartość zestawu
Zestaw zawiera elementy montażowe (A, B, C, D, E) oraz akcesoria (AA, BB, CC). Przed montażem należy sprawdzić kompletność części zgodnie z listą zawartą w instrukcji. Narzędzia niezbędne do montażu nie są dołączone do zestawu.
Instrukcja montażu
- Wyłącz zasilanie elektryczne.
- Przygotuj skrzynkę sufitową (Outlet Box) i zamontuj wspornik.
- Przeciągnij przewody zasilające oraz przewód uziemiający przez łańcuch żyrandola, naprzemiennie przez ogniwa.
- Dostosuj długość łańcucha, usuwając zbędne ogniwa za pomocą szczypiec (wymaga zabezpieczenia powierzchni miękką szmatką).
- Wykonaj połączenia elektryczne zgodnie ze schematem.
- Zamontuj żyrandol do skrzynki sufitowej.
- Wkręć 12 żarówek typu T/B o mocy 60W (lub odpowiedniki LED).
- Przywróć zasilanie.
Podłączenie elektryczne
Podłączenie przewodów należy wykonać w następujący sposób:
- Biały przewód zasilający do przewodu z oznaczeniem "n" (strona żebrowana).
- Czarny (lub czerwony) przewód zasilający do przewodu z oznaczeniem "l" (strona gładka).
- Przewód uziemiający zasilania do przewodu uziemiającego żyrandola oraz zielonej śruby uziemiającej.
Konserwacja
Do czyszczenia oprawy należy używać miękkiej, suchej szmatki lub ściereczki antystatycznej. Należy unikać stosowania silnych środków chemicznych i materiałów ściernych, które mogą uszkodzić wykończenie lampy.
Rozwiązywanie problemów
W przypadku problemów z działaniem żyrandola należy sprawdzić:
- Czy żarówka nie jest przepalona (wymienić na nową).
- Czy zasilanie jest włączone.
- Czy połączenia przewodów są poprawne i stabilne.
- Czy przełącznik ścienny jest sprawny.
- Czy nie doszło do zwarcia przewodów lub problemów z uziemieniem.
Praktyczna pomoc
Typowe problemy
Żarówki nie świecą
Sprawdź, czy żarówka nie jest przepalona, czy zasilanie jest włączone, czy połączenia przewodów są poprawne oraz czy przełącznik ścienny działa.
Wybijanie bezpiecznika przy włączaniu światła
Sprawdź, czy przewody nie są skrzyżowane lub czy przewód zasilający nie jest uziemiony (zwarcie).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Przygotuj niezbędne narzędzia (brak w zestawie).
- Upewnij się, że posiadasz 12 żarówek typu T/B o mocy 60W.
- W razie wątpliwości skonsultuj się z elektrykiem.
Parametry w praktyce
- 60W Type-T/B
- Maksymalna moc żarówki typu T/B z gwintem świecowym (candelabra base).
Ilustracje i schematy

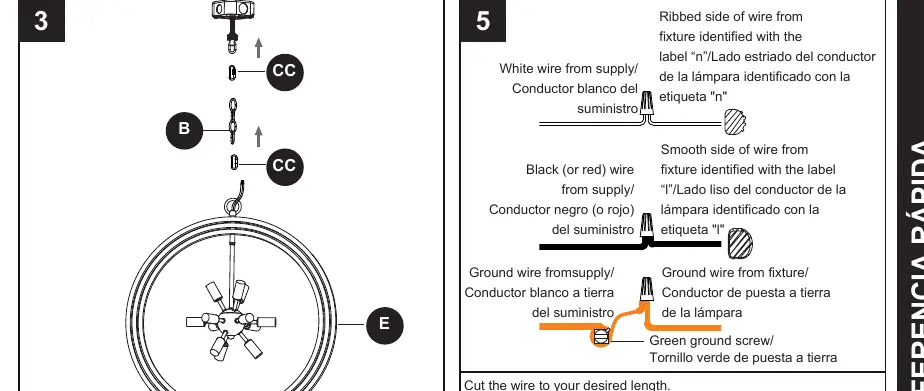

- Schemat połączeń elektrycznych pokazuje sposób łączenia przewodów zasilających z przewodami lampy (oznaczenia 'n' i 'l').

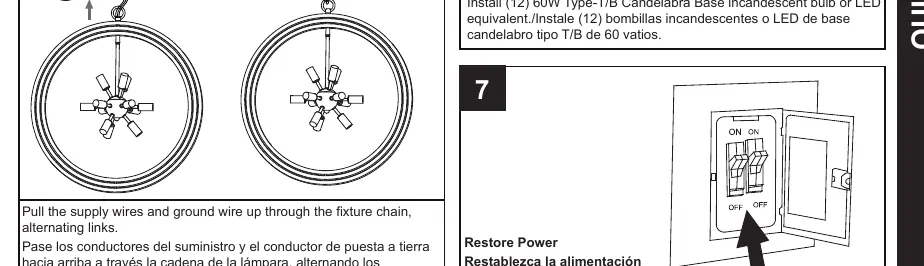

- Rysunek montażowy przedstawia sposób prowadzenia przewodów przez łańcuch oraz mocowanie do skrzynki sufitowej.
Zgodność modelu
- Wymaga żarówek z gwintem typu candelabra (świecowy).
- Można stosować zamienniki LED o odpowiedniej mocy.
