Instrukcja obsługi dodatkowego akumulatora Oupes B2 Smart Extra Battery
Szybki przewodnik po obsłudze dodatkowego akumulatora Oupes B2 Smart Extra Battery. Dowiedz się, jak podłączyć urządzenie, ładować je za pomocą paneli słonecznych, interpretować kody błędów i dbać o żywotność baterii.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oupes B2 Smart Extra Battery (S2-BAT) to dodatkowy akumulator o pojemności 2048Wh. Instrukcja opisuje procedurę łączenia ze stacją zasilania, ładowania solarnego, obsługę przycisków oraz interpretację kodów błędów. str. 1, 6
Najważniejsze czynności
- Włączanie/wyłączanie: Przytrzymaj główny przycisk zasilania przez 3 sekundy. str. 9
- Podłączanie: Wyłącz urządzenia, połącz je kablem rozszerzającym. str. 8
Pierwsze uruchomienie
- Naładuj urządzenie, podłącz kablem rozszerzającym do stacji zasilania. str. 8
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kody błędów E008-E030
Sprawdź tabelę błędów w instrukcji; większość wymaga resetu przyciskiem DC lub ustabilizowania temperatury.
str. 11, 12Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E008 | Przeciążenie/zwarcie portu 12V/30A | Naciśnij przycisk wyjścia DC | str. 11 |
| E030 | Błędna bateria rozszerzająca | Podłącz poprawną baterię | str. 12 |
Konserwacja i reset
- Przechowywanie: Naładuj do 60%, wyłącz. Co 3 miesiące rozładuj i naładuj do pełna. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 2048Wh | Pojemność baterii | str. 5 |
| Typ baterii | LiFePO4 | Chemia ogniw | str. 5 |
| Wejście solarne | 2100W Max | Maksymalna moc ładowania solarnego | str. 5 |
Gdzie szukać w PDF
- Okładka i specyfikacje str. 1, 5
- Instrukcja obsługi i kody błędów str. 8, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dodatkowy akumulator Oupes B2 Smart Extra Battery (model S2-BAT) jest przeznaczony do rozszerzenia pojemności stacji zasilania. Przed użyciem należy zapoznać się z warunkami pracy: urządzenie powinno być używane i przechowywane w temperaturze od 0°C do 40°C. Należy unikać kontaktu z ogniem, wodą i cieczami. Nie wolno samodzielnie demontować urządzenia ani używać uszkodzonych komponentów.
Opis urządzenia
Urządzenie posiada szereg portów wyjściowych i wejściowych, w tym USB-C, USB-A, wyjście DC 12V, wyjście Anderson oraz porty do ładowania solarnego i podłączenia do stacji zasilania. Na przednim panelu znajduje się główny przycisk zasilania oraz ekran LCD wyświetlający stan naładowania, moc wejściową/wyjściową oraz kody błędów.
Podłączenie
Aby podłączyć dodatkowy akumulator do stacji zasilania:
- Wyłącz stację zasilania oraz dodatkowy akumulator przed przystąpieniem do łączenia.
- Użyj dołączonego kabla rozszerzającego baterię, aby połączyć oba urządzenia.
- Po poprawnym połączeniu, stacja i akumulator będą ładować się i rozładowywać wspólnie.
Obsługa
Włączanie i wyłączanie: Naciśnij i przytrzymaj główny przycisk zasilania przez 3 sekundy, aby włączyć lub wyłączyć urządzenie. Krótkie naciśnięcie przycisku włącza lub wyłącza ekran LCD. Urządzenie wyłącza się automatycznie po 5 minutach bezczynności.

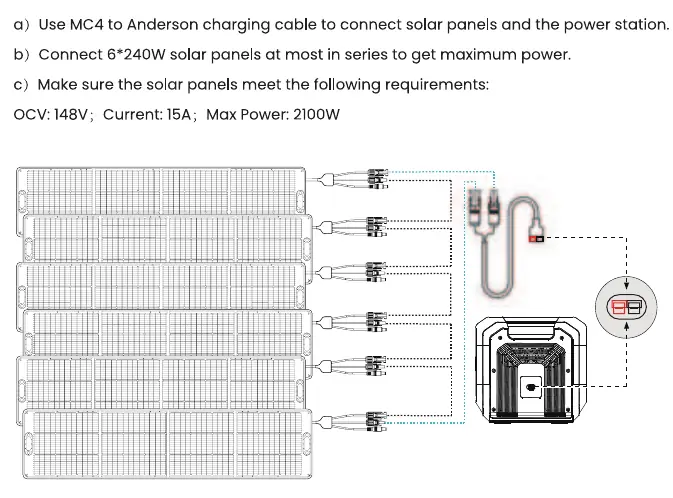

Ładowanie solarne: Użyj kabla MC4 do Anderson, aby podłączyć panele słoneczne. Maksymalna konfiguracja to 6 paneli po 240W połączonych szeregowo. Wymagania: OCV 148V, prąd 15A, maksymalna moc 2100W.
Konserwacja i przechowywanie
Dla zapewnienia długiej żywotności baterii:
- Przechowuj w suchym, dobrze wentylowanym miejscu w temperaturze pokojowej.
- Przed długim przechowywaniem naładuj akumulator do około 60%.
- W przypadku długotrwałego przechowywania, zaleca się pełne rozładowanie i ponowne naładowanie (0-100%) raz na 3 miesiące.
- Gwarancja może zostać unieważniona, jeśli produkt nie będzie ładowany lub rozładowywany przez okres 6 miesięcy.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na ekranie pojawi się ikona ostrzeżenia wraz z kodem błędu. Typowe problemy obejmują przeciążenia portów (E008-E012), błędy temperatury (E014, E015, E025, E026, E028, E029) oraz błędy napięcia (E021-E024). W większości przypadków rozwiązaniem jest odłączenie obciążenia i zresetowanie wyjścia DC lub poczekanie na powrót temperatury do normy.
Informacje o producencie
OUPES
Praktyczna pomoc
Typowe problemy
Kod błędu E008, E010, E011, E012
Przeciążenie lub zwarcie na porcie wyjściowym. Naciśnij przycisk wyjścia DC, aby zresetować.
Kod błędu E014, E015, E025, E026, E028, E029
Błąd temperatury. Odczekaj, aż urządzenie ostygnie lub ogrzeje się do temperatury roboczej.
Kod błędu E030
Nieprawidłowo podłączona bateria rozszerzająca. Sprawdź połączenie kabla.
Przed użyciem
- Sprawdź, czy temperatura otoczenia mieści się w zakresie 0°C - 40°C.
- Upewnij się, że używasz oryginalnego kabla rozszerzającego.
- Naładuj urządzenie przed pierwszym użyciem.
- Wyłącz urządzenia przed łączeniem lub rozłączaniem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność 2048Wh
- Całkowita ilość energii, jaką może zmagazynować akumulator.
- Wejście solarne 2100W Max
- Maksymalna moc paneli słonecznych, jaką można podłączyć do ładowania.
Ilustracje i schematy
- Schemat połączeń stosu baterii pokazuje sposób łączenia jednostek za pomocą kabla rozszerzającego.

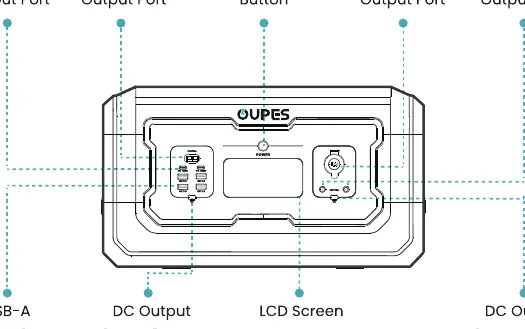

- Panel przedni zawiera porty USB-C, USB-A, DC 12V, Anderson oraz przyciski sterujące wyjściami.
Zgodność modelu
- Kompatybilny z panelami słonecznymi o parametrach: OCV 148V, prąd 15A.
- Możliwość ładowania z generatora benzynowego/diesla tylko z wbudowanym inwerterem czystej sinusoidy.
