Instrukcja obsługi stacji zasilania Oupes 1200W
Szybki przewodnik po stacji zasilania Oupes 1200W. Dowiedz się, jak ładować urządzenie, korzystać z portów AC/DC, zmieniać częstotliwość oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja zasilania Oupes 1200W to przenośne źródło energii przeznaczone do użytku domowego i kempingowego. Urządzenie posiada wbudowany akumulator LiFePO4 o pojemności 992Wh. Przed pierwszym użyciem należy w pełni naładować urządzenie. W przypadku nieużywania przez dłuższy czas, zaleca się ładowanie co 6 miesięcy.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzi stacja zasilania, zasilacz AC, kabel do ładowania z gniazda zapalniczki samochodowej (7909) oraz karta gwarancyjna. Panel przedni zawiera:
- Porty wyjściowe AC
- Porty wyjściowe DC (12V, USB-C, USB-A)
- Wyświetlacz LCD
- Przyciski zasilania głównego, AC, DC oraz światła LED
Ładowanie stacji
Urządzenie można ładować na trzy sposoby:
- Zasilacz AC: Podłącz do gniazdka ściennego. Pełne ładowanie zajmuje około 7,5 godziny.
- Ładowarka samochodowa: Podłącz do gniazda 12V w pojeździe. Czas ładowania wynosi co najmniej 8 godzin.
- Panele słoneczne: Podłącz panele o mocy 2x100W. Czas ładowania zależy od nasłonecznienia (min. 8 godzin).
Uwaga: Ładuj urządzenie w temperaturze otoczenia 0-40°C. Po naładowaniu odłącz zasilacz.
Obsługa wyjść zasilania

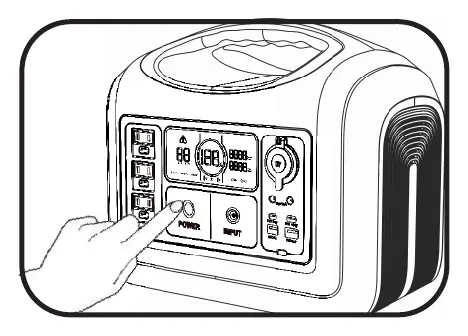

Aby włączyć urządzenie, przytrzymaj główny przycisk zasilania przez 2 sekundy. Po włączeniu:
- Wyjście AC: Naciśnij przycisk AC, aby aktywować porty AC. Ikona AC pojawi się na wyświetlaczu.
- Wyjście DC: Naciśnij przycisk DC, aby aktywować porty USB i 12V.
- Światło LED: Przycisk LED pozwala na zmianę trybów: 50% jasności, 100% jasności, tryb SOS, wyłączenie.

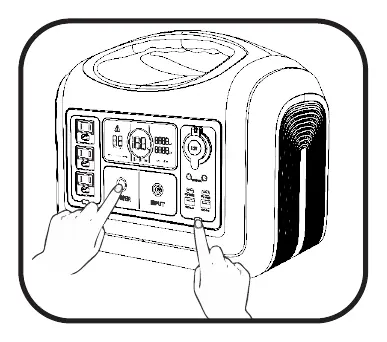

Zmiana częstotliwości wyjściowej
Aby zmienić częstotliwość (50Hz/60Hz):
- Włącz urządzenie i wyłącz wyjście AC.
- Naciśnij jednocześnie przycisk zasilania głównego i przycisk DC.
- Naciśnij przycisk AC, aby przełączać między 50Hz a 60Hz.
- Przytrzymaj przycisk zasilania głównego, aby zatwierdzić wybór (wyświetli się SUC).
Konserwacja i przechowywanie
Przechowuj urządzenie w suchym, wentylowanym i wolnym od kurzu miejscu. Unikaj bezpośredniego nasłonecznienia. Temperatura przechowywania powinna wynosić 0-40°C. Przed długim przechowywaniem naładuj baterię do pełna. W transporcie utrzymuj poziom naładowania między 40% a 60%.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu pojawi się kod:
- E000: Zabezpieczenie przed zwarciem AC. Naciśnij przycisk AC.
- E001: Przeciążenie. Sprawdź obciążenie i naciśnij przycisk.
- E002: Niskie napięcie baterii. Naładuj urządzenie.
- E003: Przeciążenie systemu AC/DC. Zmniejsz obciążenie.
- E006: Napięcie wejściowe poza zakresem (12-30V).
Informacje o producencie
OUPES
Praktyczna pomoc
Typowe problemy
Kod błędu E000 (Zwarcie AC)
Naciśnij przycisk wyjścia AC, aby zresetować zabezpieczenie.
Kod błędu E001 (Przeciążenie)
Sprawdź podłączone urządzenia, odłącz te powodujące przeciążenie i naciśnij przycisk wyjścia.
Kod błędu E002 (Niskie napięcie)
Podłącz stację do ładowania.
Kod błędu E003 (Przeciążenie systemu)
Całkowita moc przekracza 1200W. Wyłącz wyjście AC lub zmniejsz obciążenie.
Przed użyciem
- Sprawdź, czy urządzenie jest w pełni naładowane przed pierwszym użyciem
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0-40°C
- Sprawdź, czy wszystkie kable są poprawnie podłączone
- Upewnij się, że używasz oryginalnego zasilacza Oupes
Parametry w praktyce
- Moc znamionowa (Rated Power)
- 1200W - maksymalna moc ciągła, jaką stacja może dostarczyć do urządzeń AC.
- Moc szczytowa (Peak Power)
- 3600W - chwilowa moc, którą stacja może obsłużyć przy starcie urządzeń.
- Pojemność (Rated Capacity)
- 992Wh - całkowita ilość energii zgromadzonej w akumulatorze.
- Napięcie wejściowe
- 12V-30V - zakres napięcia dla ładowania (np. panele słoneczne, ładowarka samochodowa).
Ilustracje i schematy

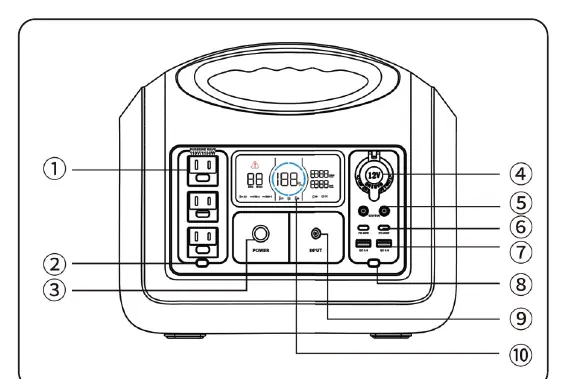

- Panel przedni: zawiera przyciski zasilania, porty wyjściowe AC/DC oraz wyświetlacz LCD.

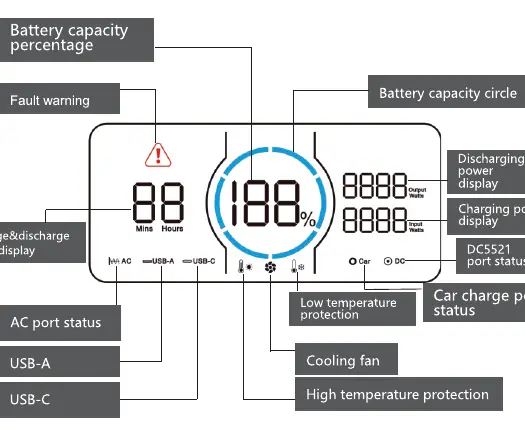

- Wyświetlacz LCD: pokazuje procent naładowania, pobór mocy (wejście/wyjście), kody błędów oraz statusy portów.
Zgodność modelu
- Stacja nie jest przeznaczona do urządzeń wymagających mocy ciągłej powyżej 1200W.
- Do ładowania słonecznego wymagane są panele o napięciu wejściowym 12-30V.
