Instrukcja obsługi stacji zasilania ESL Vision Advance 1000 i panelu słonecznego 120W
Kompletny przewodnik użytkownika dla stacji zasilania ESL Vision Advance 1000 oraz przenośnego panelu słonecznego 120W. Dowiedz się, jak bezpiecznie ładować urządzenia, korzystać z portów AC/DC, dbać o baterię i rozwiązywać problemy...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja obejmuje obsługę stacji zasilania ESL Vision Advance 1000 oraz przenośnego panelu słonecznego 120W. Przed użyciem należy w pełni naładować stację zasilania. Jeśli bateria znajduje się w trybie uśpienia, podłącz urządzenie do gniazdka ściennego na 10 minut w celu reaktywacji. Stacja zasilania nie jest wodoodporna i nie powinna być używana w deszczu ani w wilgotnych warunkach. W przypadku transportu lotniczego należy przestrzegać przepisów IATA dotyczących towarów niebezpiecznych.

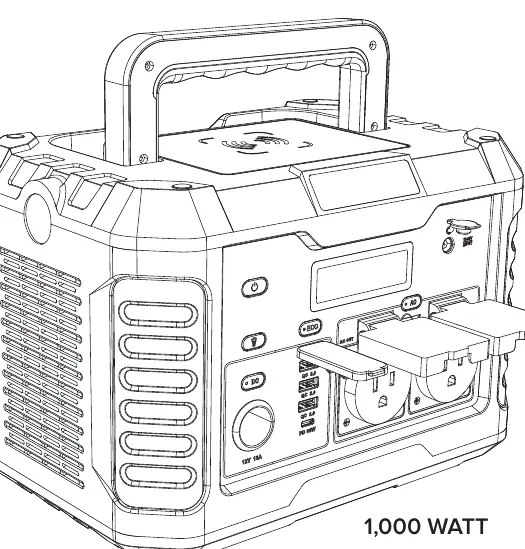

Stacja zasilania ESL Vision Advance 1000
Elementy sterujące i wyświetlacz
Stacja wyposażona jest w główny przycisk zasilania, przyciski aktywacji wyjść DC/USB, AC oraz trybu ECO. Wyświetlacz LCD informuje o poziomie naładowania baterii, czasie pracy, mocy wejściowej i wyjściowej oraz ostrzeżeniach (np. o niskim napięciu lub temperaturze). Tryb ECO jest domyślnie włączony i automatycznie wyłącza porty wyjściowe po godzinie braku obciążenia.
Ładowanie i obsługa urządzeń
Stację można ładować za pomocą paneli słonecznych, gniazda samochodowego 12V lub ładowarki ściennej. Urządzenie obsługuje ładowanie przelotowe (Pass-Through Charging), co pozwala na zasilanie urządzeń zewnętrznych podczas ładowania samej stacji. Aby korzystać z portów, należy nacisnąć odpowiedni przycisk aktywacji (DC, AC lub ECO), aż wskaźnik zaświeci się na zielono.
Przenośny panel słoneczny 120W
Użytkowanie i ustawienie
Dla uzyskania najlepszych wyników panel należy ustawić bezpośrednio pod kątem 90 stopni do słońca w pełnym nasłonecznieniu. Panel jest chroniony przed zachlapaniem, ale złącza na torbie nie są wodoodporne. Panele można łączyć równolegle, jeśli mają to samo napięcie nominalne, pamiętając, aby nie przekroczyć wydajności kabli.
Konserwacja i przechowywanie
Stację zasilania należy regularnie ładować (zalecane co 3 miesiące), aby zachować żywotność baterii. Unikaj całkowitego rozładowania do 0%. Do czyszczenia używaj suchej, miękkiej ściereczki; nie używaj sprężonego powietrza ani metalowych przedmiotów w portach. Przechowuj urządzenie w chłodnym, suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.
Rozwiązywanie problemów
W przypadku wystąpienia błędów (kody E1-E72), urządzenie może wymagać odłączenia obciążenia i zrestartowania odpowiedniego przycisku wyjścia. Jeśli stacja nie ładuje się lub nie podaje zasilania, sprawdź poprawność połączeń kabli, poziom naładowania baterii oraz czy urządzenie mieści się w limitach mocy wyjściowej.
Praktyczna pomoc
Typowe problemy
Urządzenie nie ładuje się
Upewnij się, że zasilacz jest całkowicie podłączony do wejścia DC i źródła zasilania.
Brak zasilania na wyjściach
Upewnij się, że porty DC/USB/AC są aktywowane odpowiednim przyciskiem (wskaźnik musi świecić na zielono), kable są dobrze podłączone, a bateria naładowana.
Stacja wyłącza się podczas pracy
Sprawdź, czy tryb ECO nie wyłączył portów z powodu niskiego poboru mocy lub czy urządzenie nie przekroczyło limitów mocy/temperatury.
Przed użyciem
- Naładuj stację do pełna przed pierwszym użyciem.
- Podłącz stację do gniazdka na 10 minut, jeśli bateria jest w trybie uśpienia.
- Sprawdź kompatybilność kabla przed podłączeniem panelu słonecznego.
- Upewnij się, że napięcie panelu słonecznego jest zgodne z wejściem baterii.
- Sprawdź, czy wtyczka Anderson jest podłączona zgodnie z polaryzacją (czerwony do czerwonego, czarny do czarnego).
Parametry w praktyce
- Pojemność (Capacity)
- 933Wh (22.2V, 42Ah) - całkowita ilość energii, jaką może zmagazynować stacja.
- Gniazdo AC (AC Outlet)
- 120V~60Hz 1,000W (2,000W Surge) - gniazdo prądu zmiennego dla urządzeń domowych.
- Moc szczytowa (Peak Power)
- 120W - maksymalna moc wyjściowa panelu słonecznego w idealnych warunkach.
Ilustracje i schematy

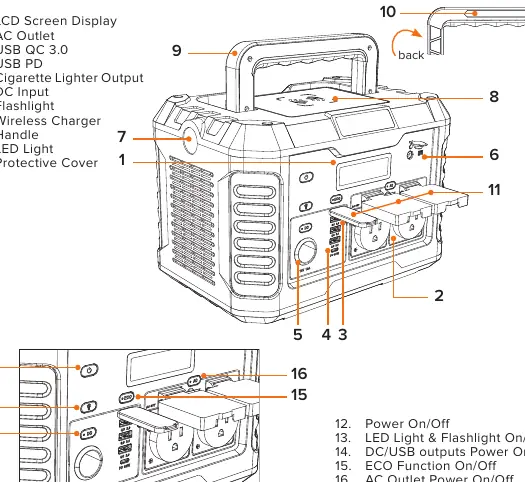

- Panel przedni stacji zawiera przyciski sterujące, porty wyjściowe (AC, DC, USB) oraz wyświetlacz LCD.
- Wyświetlacz LCD pokazuje poziom naładowania, czas pracy, moc wejściową/wyjściową oraz ostrzeżenia.

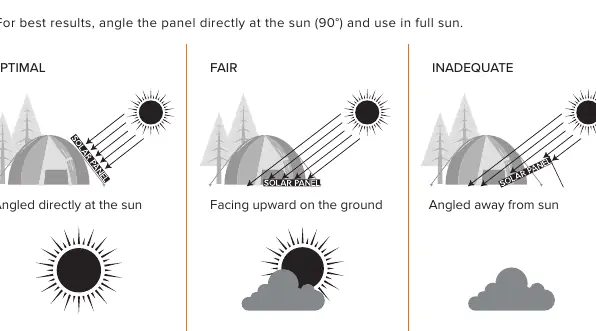

- Panel słoneczny należy ustawić pod kątem 90 stopni do słońca dla optymalnej wydajności.
Zgodność modelu
- Stacja obsługuje ładowanie przelotowe (Pass-Through Charging).
- Panele słoneczne można łączyć równolegle, jeśli mają to samo napięcie nominalne.
