Instrukcja obsługi stacji zasilania BougeRV 1100WH
Szybki przewodnik po stacji zasilania BougeRV 1100WH (model SYZ-G1000). Dowiedz się, jak bezpiecznie ładować urządzenie, korzystać z portów wyjściowych, interpretować kody błędów oraz dbać o żywotność baterii.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja zasilania BougeRV 1100WH (model SYZ-G1000) to przenośne źródło energii. Przed użyciem należy zapoznać się z wytycznymi dotyczącymi temperatury pracy (0°C do 40°C) oraz ograniczeniami mocy wyjściowej (maksymalnie 1200W). Urządzenie wymaga ładowania co najmniej raz na 6 miesięcy, aby zachować zdrowie baterii.

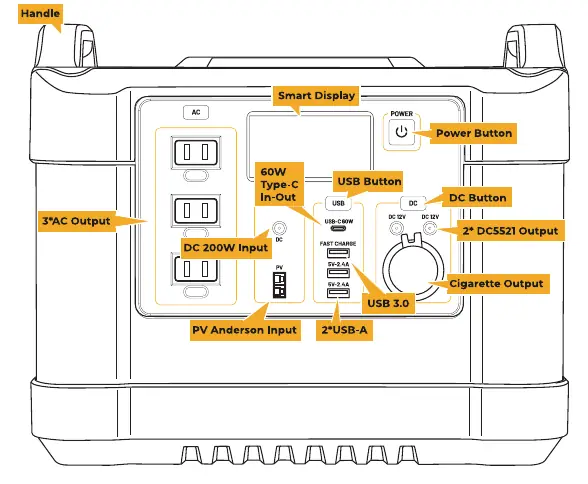

Opis urządzenia
Panel przedni stacji zawiera:
- Przyciski zasilania (Power, AC, USB, DC).
- Wyświetlacz Smart Display informujący o stanie pracy.
- Porty wyjściowe: 3x AC, 2x USB-A, 1x USB-C (60W), 2x DC5521, 1x gniazdo zapalniczki.
- Porty wejściowe: DC (do ładowania AC/samochodowego) oraz PV (do paneli słonecznych).
Instrukcja obsługi
Podstawowe operacje:
- Włączanie/Wyłączanie: Naciśnij przycisk zasilania przez 2 sekundy, aby wyłączyć wszystkie wyjścia. Naciśnij przycisk AC przez 2 sekundy, aby włączyć/wyłączyć inwerter AC. Naciśnij przycisk USB/DC przez 1 sekundę, aby włączyć/wyłączyć odpowiednie moduły.
- Zmiana częstotliwości: Włącz port AC, następnie naciśnij jednocześnie przyciski USB i DC przez 2 sekundy. Gdy cyfry częstotliwości zaczną migać, użyj przycisku DC do przełączenia między 50Hz a 60Hz. Potwierdź wybór, naciskając ponownie przyciski USB i DC przez 2 sekundy.

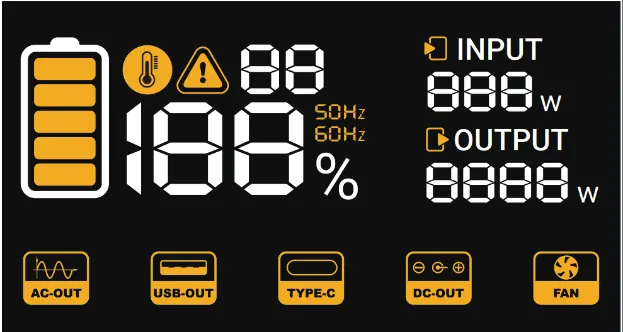

Wyświetlacz Smart Display
Wyświetlacz informuje o:
- Stanie naładowania baterii.
- Aktywnych portach (AC, USB, Type-C, DC, Fan).
- Mocy wejściowej i wyjściowej (w Watach).
- Kodach błędów (ikona ostrzeżenia i numer błędu).
- Ostrzeżeniach temperaturowych.
Ładowanie urządzenia
Stację można ładować na kilka sposobów:
- Ładowanie AC: Używając dołączonego zasilacza sieciowego.
- Ładowanie słoneczne (PV): Przez port PV (12-30V, 8A, 200W max).
- Ładowanie samochodowe: Przez gniazdo zapalniczki.
- Szybkie ładowanie: Możliwe przy jednoczesnym użyciu wejścia AC/PV oraz portu USB-C.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu pojawi się ikona ostrzeżenia i numer kodu:
- 01-04 (Zwarcia): Odłącz urządzenie od portu, naciśnij odpowiedni przycisk (USB/DC/AC) przez 2 sekundy.
- 05 (Przeciążenie AC): Moc urządzeń przekracza 1200W. Odłącz urządzenia, zresetuj przyciskiem AC.
- 06-10 (Temperatury): Zbyt wysoka lub niska temperatura. Pozwól urządzeniu ostygnąć lub ogrzać się do temperatury pokojowej.
- 11-13 (Napięcie): Problemy z napięciem wejściowym lub baterią. Skontaktuj się z obsługą klienta, jeśli problem nie ustępuje.
Bezpieczeństwo i konserwacja
- Nie zanurzaj urządzenia w wodzie i nie wystawiaj na deszcz.
- Nie używaj w środowisku o silnym polu elektromagnetycznym.
- Przechowuj w suchym miejscu w temperaturze 20°C - 30°C.
- Jeśli nie używasz urządzenia przez dłuższy czas, rozładuj do 30% i naładuj do 85% co 6 miesięcy.
- Nie zabieraj urządzenia na pokład samolotu.
Informacje o producencie
BougeRV
Praktyczna pomoc
Typowe problemy
Błąd 05: Przeciążenie inwertera AC
Podłączone urządzenia przekraczają łączną moc 1200W. Odłącz urządzenia i zresetuj inwerter, naciskając przycisk AC przez 2 sekundy.
Błędy zwarcia (01-04)
Odłącz urządzenie od portu, który zgłasza błąd, a następnie naciśnij odpowiedni przycisk (USB, DC lub AC) przez 2 sekundy, aby zresetować zabezpieczenie.
Błąd 06: Wysoka temperatura inwertera
Inwerter wyłączył się automatycznie. Naciśnij przycisk AC przez 2 sekundy, aby zresetować. Zaleca się pracę w temperaturze otoczenia 0°C - 40°C.
Przed użyciem
- Sprawdź zawartość opakowania: stacja, kabel samochodowy, ładowarka AC, kabel solarny (MC4 do Anderson).
- Naładuj urządzenie przed pierwszym użyciem.
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C - 40°C.
- Sprawdź, czy moc podłączanych urządzeń nie przekracza 1200W.
Parametry w praktyce
- Operating Temperature
- 0°C do 40°C - zakres temperatur, w którym urządzenie pracuje optymalnie.
Ilustracje i schematy
- Panel przedni posiada wyraźnie oznaczone sekcje: AC (gniazda), USB (porty A i C), DC (gniazda 12V i zapalniczka) oraz wejścia ładowania (DC i PV).
- Wyświetlacz LCD pokazuje stan naładowania, moc wejściową/wyjściową oraz aktywne porty.
Zgodność modelu
- Nie używaj nieoryginalnych kabli ładujących BougeRV.
- Urządzenie nie jest przeznaczone do transportu lotniczego.
- Wspiera ładowanie przelotowe (pass-through), ale może to skrócić żywotność baterii.
