Instrukcja obsługi stacji zasilania OUPES Mega 1 2000W
Kompletny przewodnik użytkownika dla stacji zasilania OUPES Mega 1 2000W. Dowiedz się, jak bezpiecznie ładować urządzenie, korzystać z funkcji EPS, rozwiązywać problemy z kodami błędów i poprawnie podłączać sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- OUPES Mega 1 to stacja zasilania o mocy 2000W i pojemności 1024Wh. Instrukcja opisuje procedury ładowania (AC, solarne, samochodowe), obsługę funkcji EPS oraz interpretację kodów błędów wyświetlanych na ekranie LCD. str. 1, 6, 11, 13
Najważniejsze czynności
- Włączanie/Wyłączanie: Przytrzymaj przycisk zasilania przez 3 sekundy. str. 11
- Resetowanie zabezpieczenia AC: Naciśnij przycisk resetu na panelu tylnym, jeśli prąd przekroczy 25A. str. 12
Pierwsze uruchomienie
- Sprawdź stan urządzenia, naładuj je przed pierwszym użyciem i zapoznaj się z rozmieszczeniem portów. str. 4, 7
Problemy i rozwiązania
E000: Zwarcie wyjścia AC
Naciśnij przycisk zasilania AC, aby zresetować.
str. 16
E001: Przeciążenie wyjścia AC
Naciśnij przycisk zasilania AC, aby zresetować.
str. 16Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E000 | Zwarcie wyjścia AC | Naciśnij przycisk zasilania AC | str. 16 |
| E001 | Przeciążenie wyjścia AC | Naciśnij przycisk zasilania AC | str. 16 |
Konserwacja i reset
- W przypadku przeciążenia wejścia AC (powyżej 25A), naciśnij przycisk resetu na panelu tylnym. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| AC Output | 2000W (Surge 4500W) | Moc wyjściowa | str. 8 |
| Battery Capacity | 1024Wh | Pojemność baterii | str. 8 |
Gdzie szukać w PDF
- Opis produktu str. 7, 8, 9, 10
- Instrukcja obsługi str. 11, 12
- Metody ładowania str. 13, 14
- Rozwiązywanie problemów str. 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
OUPES Mega 1 to przenośna stacja zasilania o mocy 2000W i pojemności 1024Wh. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego użytkowania, metod ładowania (AC, solarne, samochodowe) oraz obsługi funkcji zasilania awaryjnego (EPS). Przed użyciem należy sprawdzić stan urządzenia i upewnić się, że moc podłączanych odbiorników nie przekracza limitów stacji.
Opis urządzenia

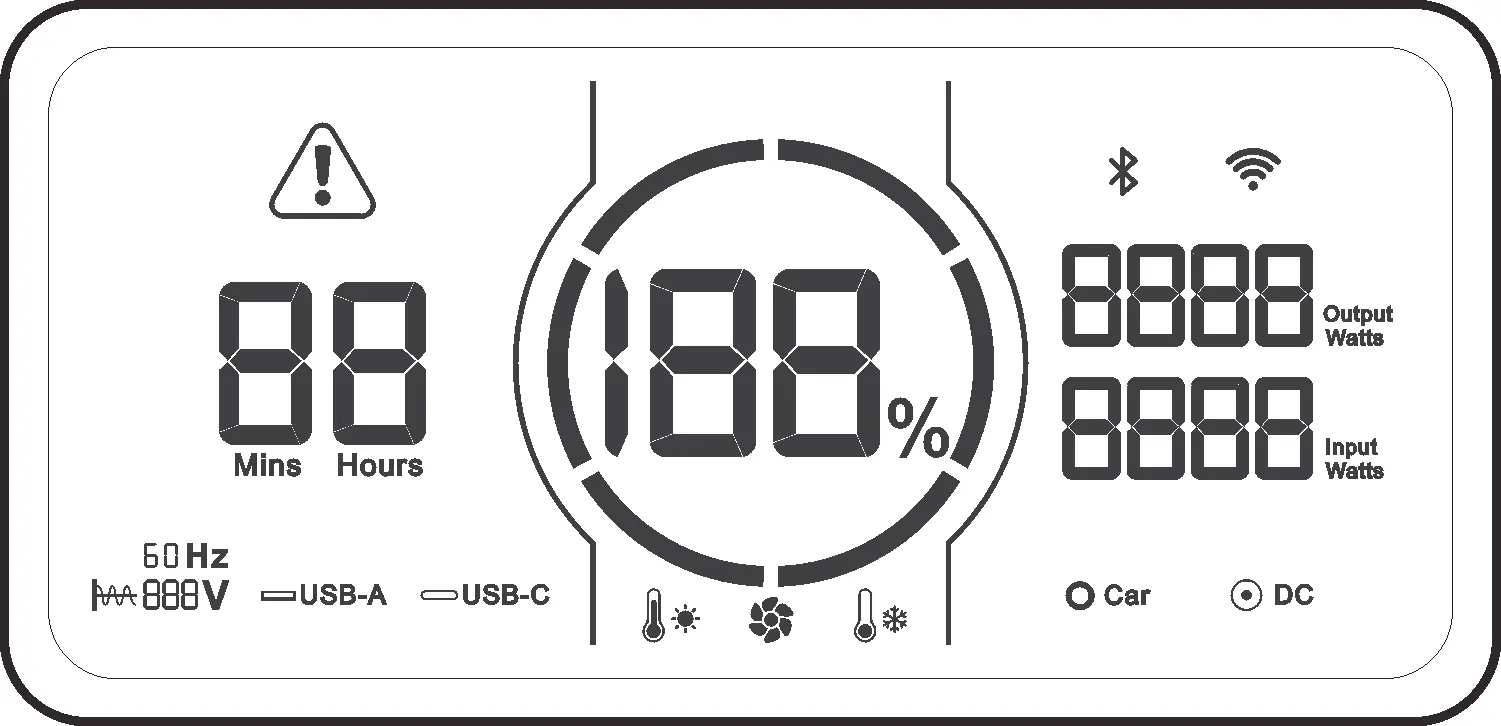

Stacja wyposażona jest w panel przedni z portami wyjściowymi (USB-A, USB-C, AC, 12V) oraz ekran LCD wyświetlający parametry pracy. Panel tylny zawiera porty wejściowe (AC, Solar/Car) oraz przycisk resetu zabezpieczenia przeciążeniowego.
Instrukcja obsługi

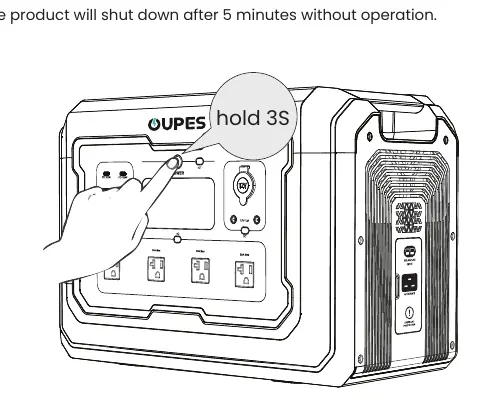

Aby włączyć lub wyłączyć urządzenie, należy przytrzymać główny przycisk zasilania przez 3 sekundy. Krótkie naciśnięcie tego przycisku włącza lub wyłącza ekran LCD. Urządzenie wyłącza się automatycznie po 5 minutach bezczynności.
Metody ładowania
- Ładowanie AC: Podłącz kabel zasilający do gniazdka ściennego i portu wejściowego AC w stacji.

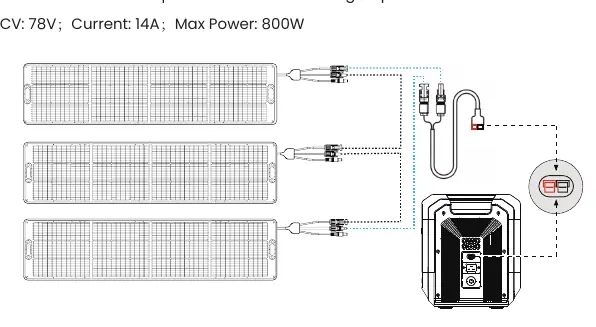

- Ładowanie solarne: Użyj kabla MC4 do Anderson. Maksymalnie można połączyć szeregowo 3 panele po 240W (wymagania: OCV 78V, prąd 14A, max 800W).
- Ładowanie samochodowe: Użyj gniazda zapalniczki (12V-15V, 8A). Zaleca się uruchomienie silnika przed podłączeniem, aby uniknąć rozładowania akumulatora pojazdu.
Funkcja EPS (Emergency Power Supply)
Funkcja EPS umożliwia automatyczne przełączenie na zasilanie z baterii w ciągu 20ms w przypadku zaniku zasilania sieciowego. Aby korzystać z tej funkcji, podłącz stację do sieci AC, a urządzenie odbiorcze do gniazda AC stacji. Całkowita moc wejściowa i wyjściowa nie powinna przekraczać 2000W.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na ekranie pojawi się ikona ostrzeżenia wraz z kodem (np. E000, E001). Większość błędów przeciążeniowych wymaga naciśnięcia przycisku zasilania AC lub DC w celu zresetowania urządzenia po usunięciu przyczyny (np. odłączeniu zbyt wielu urządzeń).
Bezpieczeństwo
Nie podłączaj urządzeń medycznych ani precyzyjnych instrumentów. Unikaj jednoczesnego podłączania urządzeń o dużej mocy i wrażliwego sprzętu (np. telewizorów), aby zapobiec wahaniom napięcia.
Informacje o producencie
OUPES
Praktyczna pomoc
Typowe problemy
Błąd E000: Zwarcie wyjścia AC
Naciśnij przycisk zasilania AC, aby zresetować wyjście.
Błąd E001: Przeciążenie wyjścia AC
Odłącz urządzenia o zbyt dużej mocy i naciśnij przycisk zasilania AC.
Błąd E006: Przegrzanie inwertera
Wyłącz zasilanie wyjściowe i pozwól urządzeniu ostygnąć.
Błąd E020: Błąd komunikacji BMS
Skontaktuj się z zespołem obsługi posprzedażowej.
Przed użyciem
- Sprawdź, czy stacja i akcesoria nie są uszkodzone.
- Upewnij się, że wszystkie porty są suche i czyste.
- Zweryfikuj, czy moc znamionowa podłączanych urządzeń mieści się w limitach stacji.
- Naładuj stację przed pierwszym użyciem.
Parametry w praktyce
- Pojemność: 1024Wh
- Całkowita ilość energii zgromadzonej w akumulatorze.
- AC Output: 2000W (Surge 4500W)
- Maksymalna moc ciągła urządzeń, które można podłączyć do gniazd AC.
Ilustracje i schematy
- Panel przedni: Zawiera porty USB-A, USB-C, gniazda AC, gniazdo 12V oraz przyciski zasilania.
- Panel tylny: Zawiera porty wejściowe AC, Solar/Car oraz port dodatkowej baterii.
Zgodność modelu
- Nie podłączaj urządzeń medycznych ani precyzyjnych instrumentów.
- Unikaj jednoczesnego podłączania urządzeń o dużej mocy i wrażliwego sprzętu.
