Instrukcja obsługi stacji zasilania Photonic Universe P1200S

Szybki przewodnik po stacji zasilania Photonic Universe P1200S. Dowiedz się, jak ładować urządzenie, korzystać z wyjść AC/DC/USB, obsługiwać aplikację mobilną i rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Stacja zasilania P1200S to przenośne źródło energii o pojemności 1030.4Wh. Można ją ładować z sieci AC, paneli słonecznych (do 800W) lub gniazda samochodowego. Obsługuje wyjścia AC (1200W), USB-C, USB-A oraz DC. str. 1, 5

Najważniejsze czynności

Włączanie wyjść str. 6
Ładowanie urządzenia str. 4

Pierwsze uruchomienie

Naładuj urządzenie przed pierwszym użyciem. str. 4

Problemy i rozwiązania

Urządzenie nie podaje prądu

Sprawdź, czy wyjście jest włączone, bateria naładowana (>20%) i czy moc urządzenia nie przekracza limitu.

str. 9

Konserwacja i reset

Przechowywanie: Ładuj co trzy miesiące, utrzymuj poziom 60-80%. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pojemność	1030.4Wh	Pojemność baterii	str. 5
Wyjście AC	1200W (2400W peak)	Moc wyjściowa gniazd AC	str. 5
Waga	12.4 kg	Waga urządzenia	str. 5

Gdzie szukać w PDF

Opis portów str. 2
Specyfikacja techniczna str. 5
Instrukcja obsługi str. 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

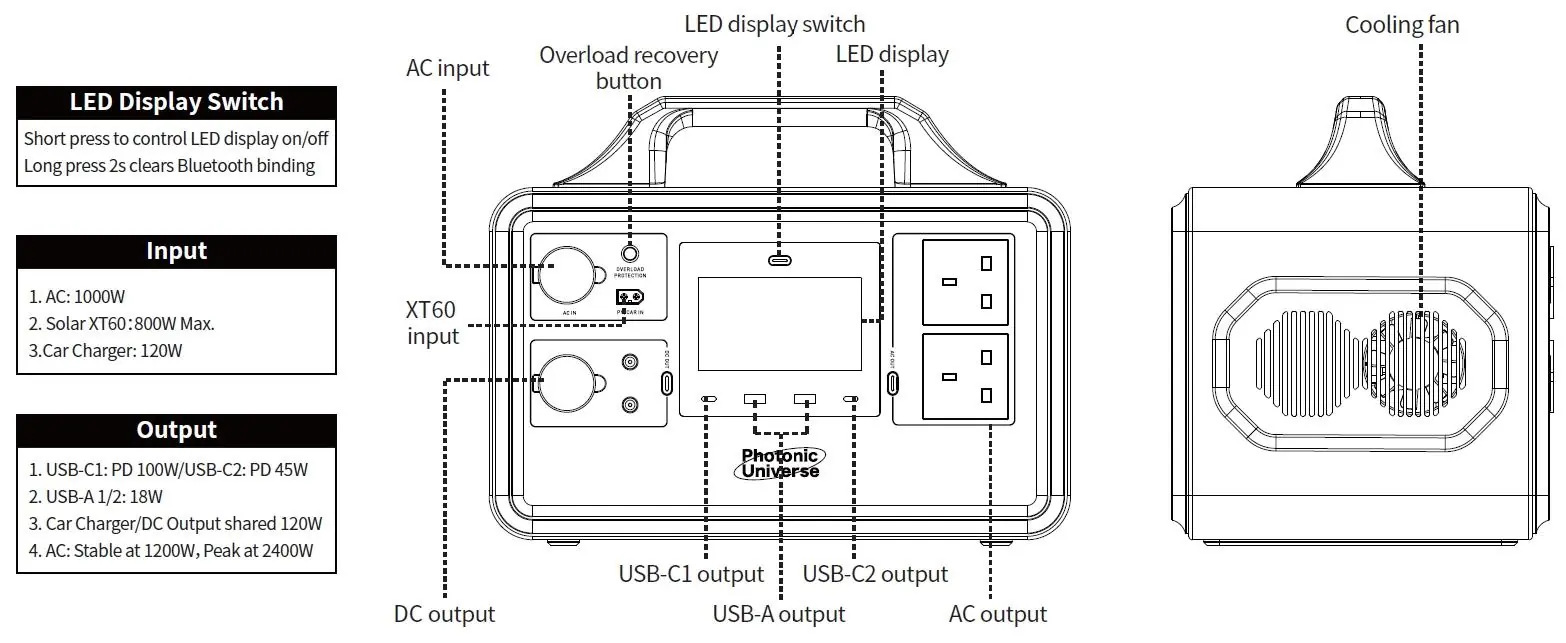

Schemat portów i przycisków stacji zasilania

Strona 2

Strona 4

Strona 6

Najważniejsze informacje z instrukcji

Stacja zasilania Photonic Universe P1200S to przenośne urządzenie magazynujące energię. Przed pierwszym użyciem należy w pełni naładować stację. Urządzenie posiada wbudowany wyświetlacz LED informujący o statusie pracy, poziomie naładowania oraz aktywnych wyjściach. Stacja obsługuje ładowanie z sieci AC, paneli słonecznych oraz gniazda samochodowego.

Opis urządzenia i portów

Panel przedni stacji zawiera:

Wejście AC (do ładowania z sieci).
Wejście PV/CAR (do ładowania solarnego lub samochodowego).
Wyjścia AC (gniazda sieciowe).
Wyjścia USB-C (PD 100W/45W) oraz USB-A (18W).
Wyjście DC (samochodowe).
Przycisk włączania wyświetlacza LED.

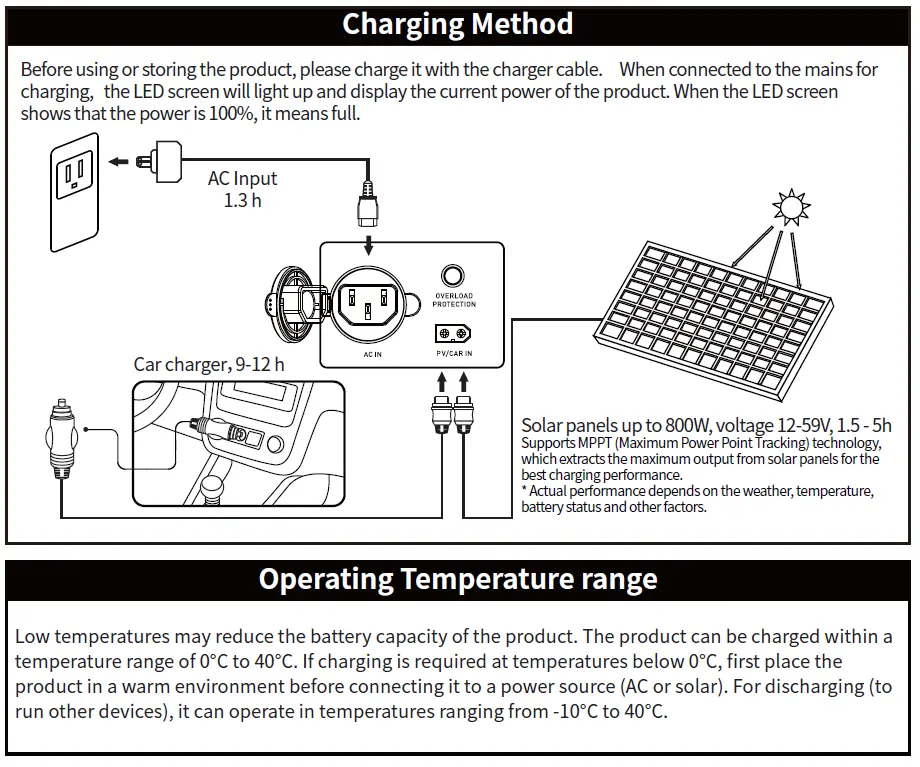

Metody ładowania

Stację można ładować na trzy sposoby:

Sieć AC: Podłączenie do gniazdka ściennego.
Panele słoneczne: Obsługuje panele do 800W (napięcie 12-59V) z technologią MPPT.
Ładowarka samochodowa: Podłączenie do gniazda zapalniczki.

Uwaga: Ładowanie powinno odbywać się w temperaturze od 0°C do 40°C. Jeśli temperatura jest niższa, należy najpierw ogrzać urządzenie.

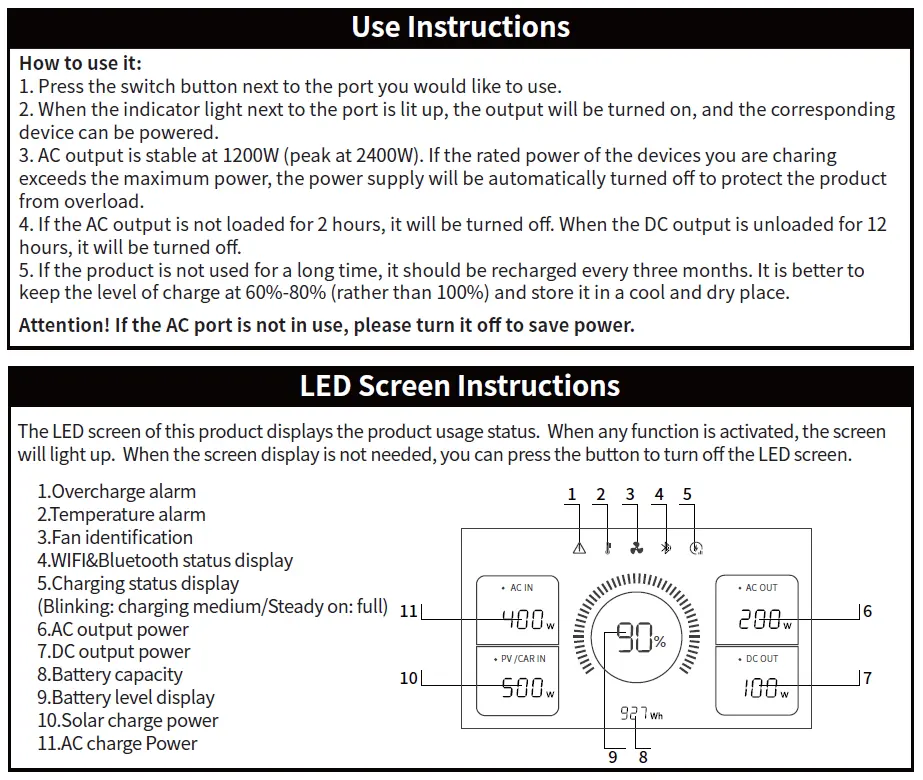

Obsługa i wyświetlacz LED

Aby włączyć wyjście, należy nacisnąć przycisk obok odpowiedniego portu. Gdy dioda się zaświeci, zasilanie jest aktywne. Wyświetlacz LED pokazuje:

Alarmy (przeciążenie, temperatura).
Status wentylatora i łączności (Bluetooth/Wi-Fi).
Moc wejściową (AC/PV/CAR) oraz wyjściową (AC/DC).
Poziom naładowania baterii w procentach.

Aplikacja mobilna

Urządzenie można monitorować za pomocą aplikacji Power Zero (dostępna w Google Play i App Store). Aplikacja pozwala na:

Podgląd statusu urządzenia w czasie rzeczywistym.
Zarządzanie ustawieniami (czas czuwania AC/DC).
Aktualizację informacji o urządzeniu.
Łączność przez Bluetooth lub Wi-Fi.

Rozwiązywanie problemów

Jeśli urządzenia nie otrzymują zasilania:

Upewnij się, że wyjście jest włączone (dioda świeci).
Sprawdź poziom naładowania baterii (jeśli ≤20%, naładuj stację).
Upewnij się, że moc podłączonych urządzeń nie przekracza maksymalnej mocy wyjściowej stacji.
Sprawdź poprawność podłączenia kabli.

Bezpieczeństwo

Należy przestrzegać następujących zasad:

Nie zwierać styków i nie przechowywać z metalowymi przedmiotami.
Nie wystawiać na działanie cieczy, ognia, deszczu ani bezpośredniego światła słonecznego.
Nie demontować urządzenia.
Nie przykrywać urządzenia podczas pracy.
Przechowywać w miejscu niedostępnym dla dzieci.
W przypadku długiego nieużywania, ładować co trzy miesiące (zalecany poziom 60-80%).

Praktyczna pomoc

Typowe problemy

Urządzenie nie podaje prądu do podłączonego sprzętu.

Sprawdź, czy wyjście jest włączone (dioda przy porcie musi świecić). Upewnij się, że bateria nie jest rozładowana (poniżej 20%) oraz że moc urządzenia nie przekracza limitów stacji.

Stacja nie ładuje się.

Sprawdź, czy temperatura otoczenia mieści się w zakresie 0-40°C. Jeśli jest zimno, przenieś stację do cieplejszego pomieszczenia przed ładowaniem.

Przed użyciem

Naładuj stację do pełna przed pierwszym użyciem.
Sprawdź, czy temperatura otoczenia jest odpowiednia dla ładowania (0-40°C) lub rozładowywania (-10-40°C).
Upewnij się, że moc podłączanych urządzeń nie przekracza 1200W (AC).
Pobierz aplikację Power Zero, aby monitorować stan urządzenia.

Ilustracje i schematy

Panel przedni: zawiera przyciski włączania wyjść, porty wejściowe (AC, PV/CAR) oraz wyjściowe (USB, DC, AC).
Wyświetlacz LED: pokazuje ikony alarmów, statusy łączności, moc wejściową/wyjściową oraz procentowy poziom naładowania.

Zgodność modelu

Panele słoneczne: muszą mieć napięcie 12-59V DC i moc do 800W.
Aplikacja: wymaga smartfona z systemem Android 6.0+ lub iOS 12.0+.
