Instrukcja obsługi przenośnej stacji zasilania Sherpa PEAK 2.2
Kompletny przewodnik użytkownika dla stacji zasilania Sherpa PEAK 2.2. Dowiedz się, jak ładować urządzenie, konfigurować tryb UPS, zarządzać ustawieniami wyjściowymi oraz bezpiecznie korzystać z paneli słonecznych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sherpa PEAK 2.2 to przenośna stacja zasilania o pojemności 1536Wh i mocy wyjściowej 2200W. Obsługuje ładowanie AC, DC oraz solarne (MPPT). Posiada funkcję UPS (8-20ms) oraz możliwość rozbudowy o dodatkowe akumulatory. str. 4
Najważniejsze czynności
- Włączanie/wyłączanie wyjść str. 4
- Konfiguracja ustawień (częstotliwość, napięcie) str. 5, 6
Pierwsze uruchomienie
- Podłącz urządzenie do źródła zasilania w celu naładowania przed pierwszym użyciem. str. 3
Problemy i rozwiązania
AC Overload
Urządzenie przekracza 2200W, odłącz odbiorniki.
str. 4Konserwacja i reset
- Reset WiFi: W ustawieniach (004) wybierz 'rst', aby wyczyścić dane połączenia. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 1536Wh | Całkowita energia | str. 4 |
| Moc wyjściowa AC | 2200W | Moc znamionowa | str. 4 |
Gdzie szukać w PDF
- Specyfikacja str. 4
- Ustawienia str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sherpa PEAK 2.2 to przenośna stacja zasilania o pojemności 1536Wh, zaprojektowana do zasilania urządzeń o mocy do 2200W. Urządzenie wspiera funkcję UPS (zasilacz awaryjny) z czasem przełączenia 8-20ms oraz posiada wbudowany kontroler ładowania słonecznego MPPT. Przed użyciem należy zapoznać się z instrukcją, aby uniknąć uszkodzeń wynikających z niewłaściwego ładowania lub przeciążenia.
Opis urządzenia i elementy zestawu
W zestawie znajdują się: stacja PEAK 2.2, kabel do ładowania AC, kabel do ładowania słonecznego MC4, kabel do ładowania samochodowego oraz zaciski 12V (krokodylki). Panel przedni zawiera porty wejściowe (DC Input), wyjściowe (AC, DC, USB) oraz wyświetlacz LCD.
Specyfikacja techniczna
- Pojemność: 1536Wh (120Ah)
- Typ akumulatora: LiFePO4 (3500 cykli do 80% pojemności)
- Moc wyjściowa AC: 2200W (czysta sinusoida)
- Ładowanie słoneczne: Obsługa 32-95V, do 700W
- Waga: 18kg
Ładowanie urządzenia
Urządzenie można ładować za pomocą ładowarki ściennej (ok. 1.8h), generatora lub paneli słonecznych. W przypadku korzystania z paneli słonecznych, należy przestrzegać limitów napięcia (Voc) dla portu GX16MF-5 (32-95V). Nie należy łączyć szeregowo więcej niż dwóch paneli 36V lub czterech paneli 18V.
Obsługa i wyświetlacz
Przyciski DC i AC służą do włączania odpowiednich sekcji wyjściowych. Wyświetlacz LCD informuje o stanie naładowania, poborze mocy, aktywnych trybach (UPS, WiFi) oraz ostrzega o przeciążeniu (AC Overload) lub przegrzaniu.
Ustawienia zaawansowane
Aby wejść w tryb ustawień, należy włączyć urządzenie, a następnie przytrzymać jednocześnie przyciski AC i DC. Następnie długie naciśnięcie DC pozwala na nawigację:
- 001: Częstotliwość wyjściowa (50Hz/60Hz)
- 002: Napięcie wyjściowe (220V/230V)
- 003: Timer automatycznego wyłączania przy braku obciążenia
- 004: Reset WiFi
Krótkie naciśnięcie AC zatwierdza ustawienia (wyświetli się EEP).
Bezpieczeństwo i konserwacja
Urządzenie posiada klasę szczelności IP20 (nie jest wodoodporne). Należy zapewnić odpowiednią wentylację podczas pracy. W przypadku długotrwałego przechowywania zaleca się rozładowanie do 30% i ładowanie do 60% co trzy miesiące.
Praktyczna pomoc
Typowe problemy
AC Overload (przeciążenie)
Urządzenie przekracza 2200W. Odłącz odbiorniki o zbyt dużej mocy.
Przegrzanie
Zapewnij odpowiednią przestrzeń dla wentylatorów. Urządzenie automatycznie wyłączy wyjście AC.
Błąd ładowania słonecznego
Sprawdź, czy napięcie Voc paneli nie przekracza 95V dla portu GX16MF-5.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z instrukcją.
- Naładuj urządzenie przed pierwszym użyciem.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Sprawdź, czy napięcie paneli słonecznych mieści się w zakresie 32-95V (dla portu głównego).
Ilustracje i schematy

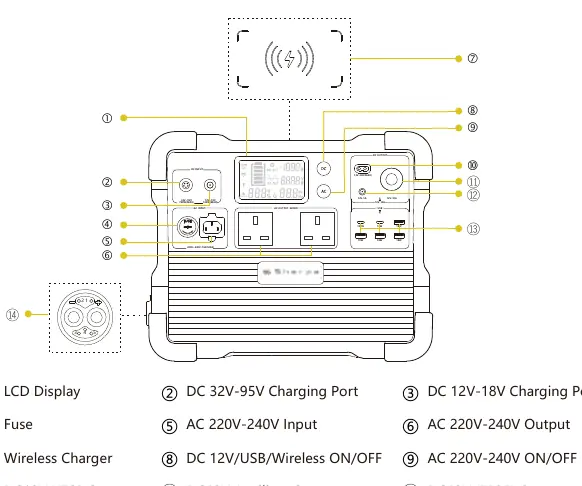

- Panel przedni: lokalizacja portów wejściowych i wyjściowych.
- Wyświetlacz LCD: znaczenie ikon stanu i ostrzeżeń.

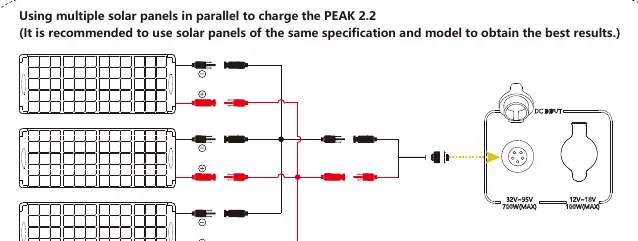

- Schematy łączenia paneli słonecznych (szeregowe i równoległe).
Zgodność modelu
- Kompatybilne z dodatkowymi akumulatorami Peak 3.0-EB.
- Nie używać jako jump starter do samochodów (tylko ładowanie akumulatora).
