Instrukcja obsługi stacji zasilania Sherpa BASE 2.0-EB

Poznaj funkcje i obsługę przenośnej stacji zasilania Sherpa BASE 2.0-EB. Instrukcja zawiera szczegółowe informacje o ładowaniu, podłączaniu urządzeń, łączeniu kasetowym oraz rozwiązywaniu problemów i kodach błędów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sherpa BASE 2.0-EB to przenośna stacja zasilania o pojemności 2048Wh. Obsługuje ładowanie solarne (do 2100W) i samochodowe. Posiada wyjścia USB-A, USB-C, 12V oraz Anderson. str. 4

Najważniejsze czynności

  • Włączanie/Wyłączanie str. 6
  • Ładowanie solarne str. 7
  • Łączenie kasetowe str. 9

Pierwsze uruchomienie

  • Naładuj urządzenie przed pierwszym użyciem. str. 1

Problemy i rozwiązania

E007 (PV input over-voltage)

Sprawdź napięcie Voc paneli woltomierzem.

str. 11
E008 (12V 30A overload)

Usuń obciążenie i zresetuj wyjście DC przyciskiem.

str. 11

Kody błędów

Kod Znaczenie Działanie Strony
E007 PV input over-voltage/low voltage Sprawdź napięcie Voc paneli. str. 11
E027 System overload Zresetuj przyciskiem AC. str. 12

Konserwacja i reset

  • Długoterminowe przechowywanie: rozładuj do 30% i doładowuj do 60% co 3 miesiące. str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Pojemność 2048Wh Pojemność baterii str. 4
Wejście PV 12-150V DC Zakres napięcia wejściowego str. 4

Gdzie szukać w PDF

  • Specyfikacja str. 4
  • Kody błędów str. 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Ikony wyświetlacza LCD Strona 6 Schemat ładowania solarnego Strona 7 Schemat ładowania samochodowego Strona 8 Schemat łączenia kasetowego Strona 9

Najważniejsze informacje

Sherpa BASE 2.0-EB to przenośna stacja zasilania wyposażona w akumulator LiFePO4 o pojemności 2048Wh. Przed pierwszym użyciem należy dokładnie przeczytać instrukcję. Urządzenie wymaga ładowania przed użyciem i powinno być przechowywane w suchym, wentylowanym miejscu w temperaturze pokojowej. Unikaj ekstremalnych temperatur (powyżej 45°C lub poniżej -10°C).

Opis urządzenia

Stacja posiada liczne porty wyjściowe, w tym USB-A, USB-C, wyjście 12V (samochodowe) oraz Anderson. Na przednim panelu znajduje się ekran LCD wyświetlający stan naładowania, pobór mocy oraz kody błędów. Z boku urządzenia znajdują się porty wejściowe (ładowanie) oraz porty do łączenia kasetowego (cascading).

Ikony wyświetlacza LCD
Ikony wyświetlacza LCD

Specyfikacja techniczna

  • Pojemność: 2048Wh (LiFePO4)
  • Wejście PV (Solarne): 12-150V DC, MPPT, max 2100W
  • Wyjście USB-C: do 100W
  • Wyjście USB-A: do 18W
  • Waga: 19kg
  • Klasa IP: IP21

Obsługa

Aby włączyć urządzenie, należy długo przytrzymać główny przycisk zasilania. Aby wyłączyć, należy przytrzymać przycisk przez co najmniej 3 sekundy. Krótkie naciśnięcie przycisku zasilania wygasza ekran LCD w celu oszczędzania energii. Wyjścia DC aktywuje się za pomocą dedykowanych przycisków na panelach bocznych.

Ładowanie

Urządzenie można ładować za pomocą paneli słonecznych (wejście Anderson, zakres 12-150V) lub z gniazda samochodowego 12V. W przypadku ładowania samochodowego, należy uruchomić silnik przed podłączeniem kabla, aby uniknąć rozładowania akumulatora rozruchowego pojazdu.

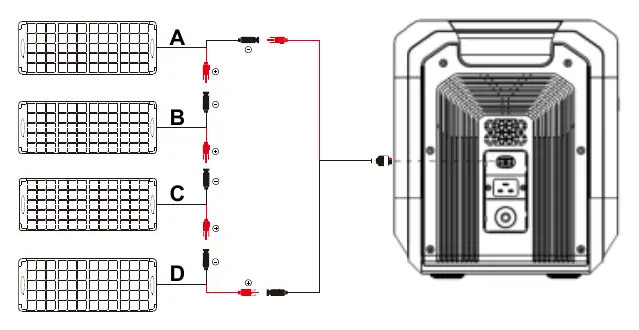

Schemat ładowania solarnego
Schemat ładowania solarnego
Schemat ładowania samochodowego
Schemat ładowania samochodowego

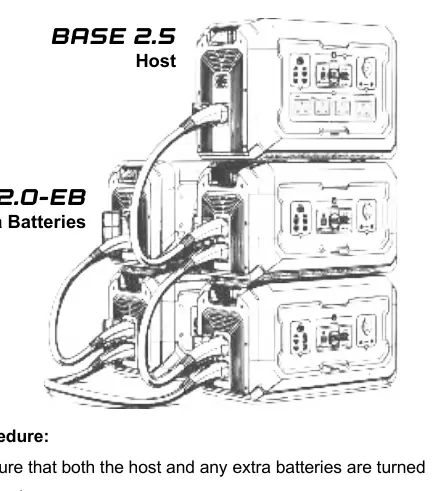

Łączenie kasetowe (Cascading)

Możliwe jest połączenie do 15 dodatkowych jednostek BASE 2.0-EB z jednostką główną (BASE 2.5). Przed podłączeniem kabli łączących wszystkie jednostki muszą być wyłączone. Nie należy odłączać kabli podczas pracy urządzenia.

Schemat łączenia kasetowego
Schemat łączenia kasetowego

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie pojawi się kod (np. E007-E030). Większość błędów przeciążeniowych wymaga usunięcia obciążenia i zresetowania wyjścia przyciskiem zasilania. Błędy temperatury wymagają schłodzenia lub ogrzania urządzenia.

Przechowywanie i konserwacja

W celu zachowania żywotności baterii, zaleca się przechowywanie w temperaturze 20-30°C. Przy długotrwałym przechowywaniu należy rozładować baterię do 30% i doładowywać do 60% co trzy miesiące.

Praktyczna pomoc

Typowe problemy

Brak ładowania solarnego

Sprawdź napięcie Voc paneli woltomierzem. Musi mieścić się w zakresie 12-150V.

Błąd E008, E010, E011, E012 (przeciążenie/zwarcie)

Usuń podłączone urządzenie i zresetuj wyjście DC przyciskiem zasilania.

Błąd E013 (niskie napięcie baterii)

Urządzenie wymaga naładowania, aby uruchomić wyjścia DC.

Błąd E014, E025, E028, E029 (przegrzanie)

Pozostaw urządzenie do ostygnięcia przed ponownym użyciem.

Przed użyciem

  • Naładuj urządzenie przed pierwszym użyciem.
  • Sprawdź, czy porty są czyste i wolne od zanieczyszczeń.
  • Upewnij się, że napięcie paneli słonecznych mieści się w zakresie 12-150V.
  • Uruchom silnik pojazdu przed podłączeniem ładowania samochodowego.
  • Upewnij się, że urządzenie jest wyłączone przed podłączeniem kabli kasetowych.

Parametry w praktyce

USB-C Output
Szybkie ładowanie urządzeń mobilnych z mocą do 100W.

Ilustracje i schematy

  • Panel przedni zawiera porty USB, ekran LCD oraz przyciski zasilania.
  • Panel boczny zawiera porty wejściowe (ładowanie) oraz porty kasetowe.

Zgodność modelu

  • Możliwość łączenia kasetowego z jednostkami BASE 2.5.
  • Współpracuje z panelami słonecznymi o napięciu 12-150V.
