Instrukcja obsługi konsoli zasilającej DK2 OPECHF 2000W

Szybki przewodnik po konsoli zasilającej DK2 OPECHF 2000W. Dowiedz się, jak bezpiecznie ładować urządzenie, korzystać z portów wyjściowych, interpretować kody błędów na wyświetlaczu LCD oraz rozszerzać system o dodatkowe akumulatory.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Konsola zasilająca DK2 OPECHF to przenośne źródło energii o mocy 2000W. Umożliwia zasilanie urządzeń AC, DC, USB oraz ładowanie bezprzewodowe. Można ją ładować z gniazdka AC, przez port samochodowy lub panele słoneczne. str. 6, 12

Najważniejsze czynności

Ładowanie urządzenia str. 12

Pierwsze uruchomienie

Przed użyciem przeczytaj instrukcję, sprawdź czy urządzenie nie jest uszkodzone i upewnij się, że temperatura otoczenia jest w zakresie roboczym. str. 6, 7

Problemy i rozwiązania

Kody błędów na wyświetlaczu

Sprawdź tabelę kodów błędów w instrukcji (np. E02 - przegrzanie, E-5 - przeciążenie).

str. 11

Kody błędów

Kod	Znaczenie	Działanie	Strony
E02	Przegrzanie panelu	Wyłącz urządzenie i pozwól mu ostygnąć	str. 11
E-5	Przeciążenie wyjścia	Odłącz urządzenia o zbyt dużym poborze mocy	str. 11

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
AC Output	2000W	Moc znamionowa	str. 4

Gdzie szukać w PDF

Specyfikacja techniczna str. 4
Wyświetlacz LCD i kody błędów str. 10, 11

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 9

Strona 10

Najważniejsze informacje z instrukcji

Konsola zasilająca DK2 OPECHF 2000W to wydajne przenośne źródło energii. Przed przystąpieniem do użytkowania należy zapoznać się z pełną instrukcją, aby uniknąć ryzyka porażenia prądem, pożaru lub uszkodzenia urządzenia. Urządzenie posiada certyfikaty ETL i FCC. Należy bezwzględnie przestrzegać zakresów temperatur pracy i przechowywania.

Opis urządzenia

Urządzenie wyposażone jest w liczne porty wyjściowe oraz wejściowe:

Wyjścia AC: Dwa porty 120V, 2000W (szczytowo 3800W).
Wyjścia DC: Port 12V, 10A.
USB: Porty USB-A (QC3.0, 5V) oraz USB-C (100W PD).
Ładowanie bezprzewodowe: Pad o mocy 15W.
Porty rozszerzeń: Możliwość podłączenia do 3 akumulatorów ELITE ENERGY LiFePO4.

Bezpieczeństwo i użytkowanie

Przestrzeganie poniższych zasad jest kluczowe dla bezpieczeństwa:

Nie używać urządzenia w pobliżu ognia, cieczy ani w środowiskach o silnym polu elektrostatycznym.
Nie stawiać urządzenia na niestabilnych lub pochyłych powierzchniach.
Zapewnić dobrą wentylację podczas pracy.
Nie używać baterii innych marek niż ELITE ENERGY.
W przypadku zamoczenia urządzenia, należy je odłączyć i przenieść w bezpieczne, suche miejsce.
Nie demontować ani nie modyfikować urządzenia.

Ładowanie urządzenia

Urządzenie można ładować na trzy sposoby:

Gniazdko AC: Standardowe ładowanie sieciowe.
Ładowanie samochodowe: Za pomocą dołączonego kabla (wejście 120W).
Panele słoneczne: Przez port XT60 (maksymalnie 300W).

Zalecana temperatura ładowania wynosi od 0°C do 50°C. Nie należy ładować urządzenia bezpośrednio po intensywnym obciążeniu.

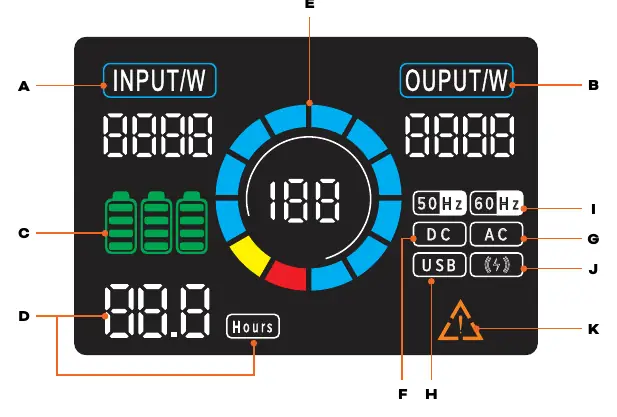

Wyświetlacz LCD i kody błędów

Wyświetlacz LCD informuje o stanie wejścia/wyjścia mocy, poziomie naładowania baterii oraz czasie pracy. W przypadku awarii, na wyświetlaczu pojawi się ikona ostrzegawcza oraz kod błędu:

E02: Przegrzanie panelu.
E-5: Przeciążenie wyjścia.
E-6: Przegrzanie.
E11/E21/E31: Przegrzanie podczas ładowania (dla poszczególnych pakietów baterii).
E12/E22/E32: Przetężenie podczas ładowania.

W przypadku wystąpienia błędu należy sprawdzić przyczynę i podjąć odpowiednie kroki, takie jak odłączenie obciążenia lub pozwolenie urządzeniu na ostygnięcie.

Rozszerzenie systemu

Konsola pozwala na zwiększenie pojemności poprzez podłączenie akumulatorów ELITE ENERGY OPE100 1024Wh za pomocą dedykowanej linii połączeniowej.

Praktyczna pomoc

Typowe problemy

Urządzenie nie ładuje się lub nie działa

Sprawdź kody błędów na wyświetlaczu LCD. Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C - 50°C dla ładowania.

Wyświetlacz pokazuje kod błędu

Sprawdź sekcję 'Kody błędów' w instrukcji. Np. E02 oznacza przegrzanie panelu, E-5 oznacza przeciążenie wyjścia.

Przed użyciem

Sprawdź, czy urządzenie nie jest uszkodzone
Upewnij się, że temperatura otoczenia jest odpowiednia
Używaj tylko oryginalnych kabli DK2
Nie stawiaj urządzenia na niestabilnym podłożu

Parametry w praktyce

DC Input (XT60): Port do ładowania solarnego lub samochodowego (10V-58.4V, 300W max)

Ilustracje i schematy

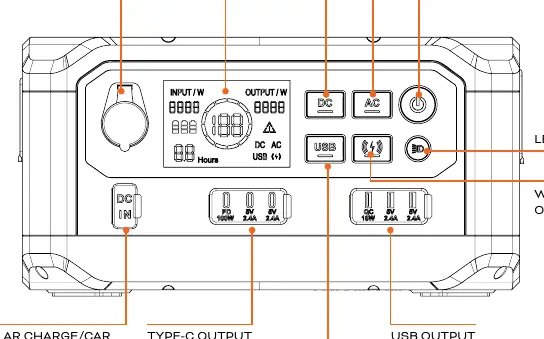

Panel przedni zawiera przyciski zasilania dla poszczególnych sekcji (AC, DC, USB, LED, Wireless)
Porty wyjściowe AC znajdują się na górze urządzenia
Porty rozszerzenia baterii znajdują się z boku

Zgodność modelu

Kompatybilne z akumulatorami ELITE ENERGY LiFePO4
Nie używać baterii innych marek
