Instrukcja obsługi adaptera WiFi Photonic Universe WiFi 2.4G RJ45 D

Szybki przewodnik po instalacji i konfiguracji adaptera WiFi Photonic Universe WiFi 2.4G RJ45 D. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby pracy z siecią lokalną lub offline oraz rozwiązywać problemy z łącznością.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Adapter WiFi 2.4G RJ45 D służy do przesyłania danych operacyjnych z kontrolerów słonecznych lub inwerterów do chmury w czasie rzeczywistym lub do lokalnego monitoringu offline. str. 1

Najważniejsze czynności

  • Podłącz adapter do portu RJ45 urządzenia. str. 1
  • Skonfiguruj połączenie w aplikacji mobilnej (tryb z siecią WiFi lub offline). str. 2

Pierwsze uruchomienie

  • Podłącz adapter do portu RJ45, następnie dodaj go w aplikacji mobilnej zgodnie z wybranym scenariuszem (z siecią WiFi lub bez). str. 1, 2

Problemy i rozwiązania

Słaby sygnał

Nie instaluj w metalowych szafkach, gdyż materiał i rozmiar szafki mogą zredukować zasięg.

str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie pracy 5V ± 0.5V Zasilanie z portu RS485 str. 1

Gdzie szukać w PDF

  • Opis i specyfikacja str. 1
  • Konfiguracja i procesy pracy str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pinout złącza RJ45 Strona 1 Schemat konfiguracji (Scenariusz 1) Strona 2

Najważniejsze informacje

Adapter WiFi 2.4G RJ45 D służy do przesyłania danych operacyjnych z kontrolerów słonecznych, inwerterów lub inwerterów/ładowarek do chmury w czasie rzeczywistym. Umożliwia zdalne monitorowanie urządzeń i programowanie parametrów za pośrednictwem platformy serwerowej oraz aplikacji mobilnej.

Ostrzeżenia:

  • Nie instaluj urządzenia w środowiskach wilgotnych, zasolonych, korozyjnych, tłustych, łatwopalnych, wybuchowych lub zapylonych.
  • Adapter nie jest kompatybilny z seriami kontrolerów PU1024B/PU2024B, PU1024BW/PU2024BW oraz LS-B.
  • Montaż w metalowej szafce może znacząco ograniczyć siłę sygnału i zasięg transmisji.

Opis urządzenia

Urządzenie posiada złącze RJ45, które należy podłączyć bezpośrednio do portu komunikacyjnego kontrolera lub inwertera. Adapter jest zasilany bezpośrednio z portu komunikacyjnego.

Pinout złącza RJ45
Pinout złącza RJ45

Dane techniczne

  • Napięcie pracy: 5V ± 0.5V (zasilanie z portu RS485)
  • Pobór mocy: Szczytowy 150mA; Spoczynkowy 310uA
  • Metoda komunikacji: RS485
  • Częstotliwość pracy: 2.4 ~ 2.4835 GHz
  • Zakres temperatur pracy: -40°C do 85°C
  • Wymiary: 63mm x 19mm x 10mm
  • Waga: 7.7g

Procesy pracy i konfiguracja

Adapter obsługuje dwa główne scenariusze pracy:

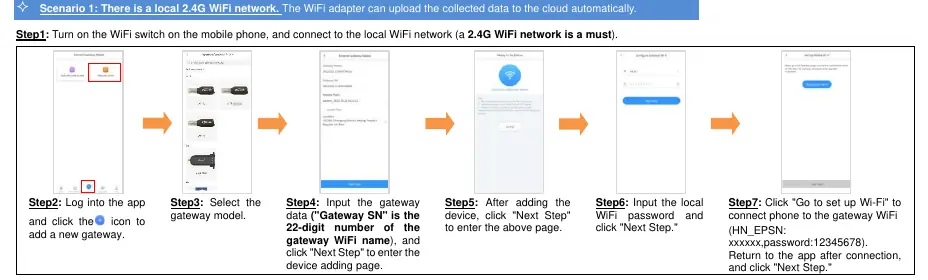

Schemat konfiguracji (Scenariusz 1)
Schemat konfiguracji (Scenariusz 1)

Scenariusz 1: Dostępna lokalna sieć WiFi 2.4G

W tym trybie adapter automatycznie przesyła dane do chmury.

  1. Włącz WiFi w telefonie i połącz się z lokalną siecią 2.4G.
  2. Zaloguj się do aplikacji i dodaj nową bramkę (gateway).
  3. Wybierz model bramki i wprowadź dane (Gateway SN to 22-cyfrowy numer z nazwy WiFi bramki).
  4. Wprowadź hasło do lokalnej sieci WiFi.
  5. Kliknij "Go to set up Wi-Fi", aby połączyć telefon z siecią WiFi bramki (HN_EPSN: xxxxxx, hasło: 12345678).
  6. Po połączeniu wróć do aplikacji i dokończ konfigurację.

Scenariusz 2: Brak lokalnej sieci WiFi

W tym trybie dane są pobierane lokalnie przez aplikację.

  1. Zaloguj się do aplikacji i wybierz "My > Collect Data".
  2. Wybierz produkty i kliknij "Synchronize data".
  3. Po pobraniu danych wróć do "Home > Offline".
  4. Wybierz typ modułu (WIFI).
  5. Połącz telefon z siecią WiFi bramki (HN_EPSN: xxxxxx, hasło: 12345678).
  6. Wróć do aplikacji, wybierz "Equipment > Add equipment" i dodaj urządzenie używając numeru SN.

Praktyczna pomoc

Typowe problemy

Słaby sygnał lub brak zasięgu

Unikaj montażu w metalowych szafkach, które tłumią sygnał WiFi. Zasięg zależy od materiału i rozmiaru szafki.

Brak kompatybilności

Adapter nie współpracuje z seriami PU1024B/PU2024B, PU1024BW/PU2024BW oraz LS-B.

Przed użyciem

  • Sprawdź, czy urządzenie (kontroler/inwerter) posiada port RJ45.
  • Upewnij się, że masz dostęp do sieci WiFi 2.4GHz (dla trybu chmury).
  • Pobierz aplikację mobilną do obsługi adaptera.
  • Przygotuj 22-cyfrowy numer seryjny (SN) znajdujący się w nazwie WiFi bramki.

Parametry w praktyce

Working voltage
5V ± 0.5V (zasilanie pobierane z portu RS485).
Communication method
RS485 (standard komunikacji).
Work temperature
Zakres pracy od -40°C do 85°C.

Ilustracje i schematy

  • Złącze RJ45: Podłącz bezpośrednio do portu komunikacyjnego kontrolera lub inwertera.
  • Pinout RJ45: Piny 1-2 (+5VDC), Piny 3-4 (RS485-B), Piny 5-6 (RS485-A), Piny 7-8 (GND).

Zgodność modelu

  • Wymaga urządzenia z portem RJ45.
  • Niekompatybilny z seriami PU1024B/PU2024B, PU1024BW/PU2024BW oraz LS-B.
