Instrukcja obsługi karty sieciowej BrosTrend 2.5G Gigabit PCIe P1
Szybki przewodnik instalacji karty sieciowej BrosTrend 2.5G Gigabit PCIe P1. Dowiedz się, jak poprawnie zamontować kartę w komputerze, zainstalować sterowniki oraz interpretować wskazania diod LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu karty sieciowej P1 w slocie PCIe oraz instalację sterowników z płyty CD lub folderu Driver & Manual. str. 1
Najważniejsze czynności
- Montaż karty: Wyłącz PC, otwórz obudowę, włóż kartę do slotu PCIe, przykręć. str. 1
- Instalacja sterowników: Użyj płyty CD lub otwórz folder 'Driver & Manual' na komputerze. str. 1
Problemy i rozwiązania
Komputer nie wykrywa karty
Uruchom ponownie komputer, spróbuj użyć innego slotu PCIe.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| LED 2.5G | Świeci/Miga | Negocjacja/aktywność 2.5Gbps | str. 1 |
| LED 1000M | Świeci/Miga | Negocjacja/aktywność 1Gbps | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję instalacji karty sieciowej BrosTrend 2.5G Gigabit PCIe (model P1). Proces obejmuje montaż fizyczny wewnątrz komputera oraz instalację sterowników. Przed przystąpieniem do prac upewnij się, że komputer jest wyłączony i odłączony od zasilania.
Montaż sprzętowy
Aby zainstalować kartę w komputerze, wykonaj następujące kroki:
- Wyłącz komputer i odłącz kabel zasilający.
- Otwórz obudowę komputera.
- Znajdź wolny slot PCIe na płycie głównej.
- Jeśli to konieczne, wymień śledź na dołączony do zestawu wariant low-profile (jeśli obudowa tego wymaga).
- Wsuń kartę do slotu PCIe i zabezpiecz ją.
- Zamknij obudowę, podłącz kabel zasilający i uruchom komputer.
Instalacja sterowników
Po uruchomieniu systemu operacyjnego należy zainstalować sterowniki:
- Włóż dołączoną płytę CD do napędu.
- Jeśli komputer nie posiada napędu, otwórz folder Driver & Manual dostępny w pamięci urządzenia lub pobierz sterowniki ze strony support.brostrend.com.
- Uruchom instalator i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
Wskaźniki LED
Karta posiada diody LED informujące o statusie połączenia:
- 2.5G: Świeci (negocjacja 2.5Gbps), Miga (aktywność 2.5Gbps), Wyłączona (inna prędkość).
- 1000M: Świeci (negocjacja 1Gbps), Miga (aktywność 1Gbps), Wyłączona (inna prędkość).
- 100/10M: Świeci (negocjacja 100/10Mbps), Miga (aktywność 100/10Mbps), Wyłączona (inna prędkość).
Rozwiązywanie problemów
Jeśli napotkasz problemy z działaniem karty:
- Jeśli komputer nie wykrywa karty, spróbuj użyć innego slotu PCIe.
- Jeśli połączenie nie działa, upewnij się, że sterowniki zostały poprawnie zainstalowane.
- W przypadku braku sterowników, pobierz je ze strony support.brostrend.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Komputer nie wykrywa karty
Wyłącz komputer, wyjmij kartę i włóż ją ponownie do slotu PCIe lub spróbuj użyć innego slotu.
Brak połączenia sieciowego
Upewnij się, że sterowniki zostały poprawnie zainstalowane. Sprawdź, czy kabel Ethernet jest sprawny.
Przed użyciem
- Wyłącz komputer i odłącz kabel zasilający.
- Otwórz obudowę komputera.
- Znajdź wolny slot PCIe.
- Przygotuj odpowiedni śledź (standardowy lub low-profile).
Ilustracje i schematy

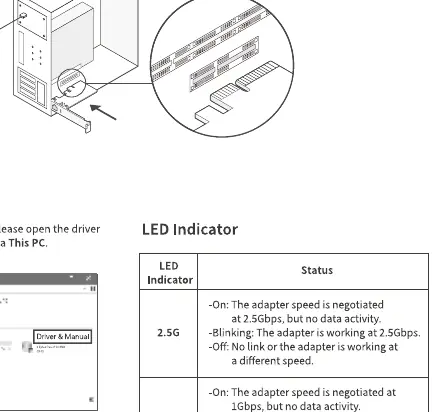

- Schemat pokazuje wsuwanie karty do slotu PCIe na płycie głównej komputera.
Zgodność modelu
- Wymaga wolnego slotu PCIe w komputerze.
- W zestawie znajduje się śledź low-profile dla mniejszych obudów.
