Instrukcja obsługi karty sieciowej StarTech.com PR22GIP-NETWORK-CARD

Szybki przewodnik instalacji i konfiguracji dwuportowej karty sieciowej StarTech.com PR22GIP-NETWORK-CARD. Dowiedz się, jak zamontować kartę w gnieździe PCIe, podłączyć zasilanie PoE oraz zainstalować sterowniki w systemach Windows i Linux.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Karta wymaga podłączenia zasilania PCIe (8-pin lub LP4) z zasilacza komputera, aby funkcja PoE była dostępna. Instalacja wymaga wyłączenia komputera, montażu w slocie PCIe oraz pobrania sterowników ze strony www.StarTech.com/PR22GIP-NETWORK-CARD. str. 1, 2

Najważniejsze czynności

  • Montaż karty w komputerze str. 1, 2
  • Instalacja sterowników str. 2

Problemy i rozwiązania

Brak zasilania PoE

Podłącz zasilanie PCIe 8-pin lub LP4 z zasilacza komputera.

str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Złącze PCIe 2.0 x2 Interfejs karty str. 1
Prędkość 2.5 Gbps / 1 Gbps / 100 Mbps / 10 Mbps Obsługiwane prędkości sieci str. 1

Gdzie szukać w PDF

  • Instalacja sprzętowa i specyfikacja portów str. 1
  • Instalacja sterowników i weryfikacja str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Karta sieciowa StarTech.com PR22GIP-NETWORK-CARD to dwuportowy adapter Ethernet 2.5GBase-T z obsługą PoE (Power over Ethernet). Aby funkcja PoE była dostępna, karta wymaga podłączenia dodatkowego zasilania z zasilacza komputera (złącze 8-pin lub LP4). Instalacja wymaga zachowania środków ostrożności przed wyładowaniami elektrostatycznymi (ESD).

Zawartość zestawu

  • Karta sieciowa x 1
  • Wspornik niskoprofilowy (low profile) x 1
  • Skrócona instrukcja obsługi x 1

Instalacja sprzętowa

Ostrzeżenie: Elektryczność statyczna może uszkodzić kartę. Przed otwarciem obudowy komputera należy użyć opaski antystatycznej lub dotknąć uziemionej powierzchni metalowej.

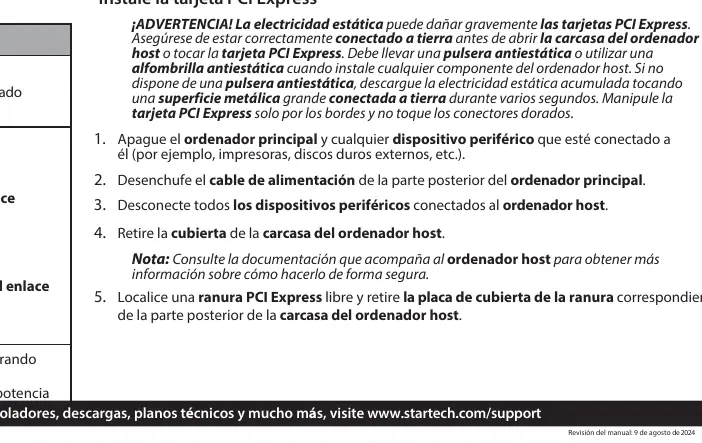

Kroki instalacji karty PCI Express
Kroki instalacji karty PCI Express
  1. Wyłącz komputer i odłącz wszystkie urządzenia peryferyjne oraz kabel zasilający.
  2. Otwórz obudowę komputera i zlokalizuj wolny slot PCI Express (x2, x4, x8 lub x16).
  3. Usuń zaślepkę slotu z tyłu obudowy.
  4. Ostrożnie włóż kartę w slot PCIe i przykręć wspornik do obudowy.
  5. Podłącz zasilanie PCIe (8-pin lub LP4) z zasilacza komputera do odpowiedniego złącza na karcie.
  6. Zamknij obudowę, podłącz zasilanie i urządzenia peryferyjne.

Instalacja sterowników

Sterowniki należy pobrać ze strony www.StarTech.com/PR22GIP-NETWORK-CARD.

Windows

  1. Pobierz pakiet sterowników z zakładki "Controladores y descargas" (Sterowniki i pliki do pobrania).
  2. Wypakuj pliki i postępuj zgodnie z instrukcją w pliku Intel_Windows_DIG.
  3. Weryfikacja: W Menedżerze urządzeń, w sekcji Karty sieciowe, sprawdź właściwości Intel Ethernet Controller I225-V.

Linux

  1. Upewnij się, że używasz jądra (kernel) w wersji 5.8 lub nowszej.
  2. W terminalu wpisz komendę: sudo dmesg | grep Intel.
  3. Poprawna instalacja powinna zwrócić wpis: Intel(R) 2.5G Ethernet Linux Driver.

Diody LED i porty

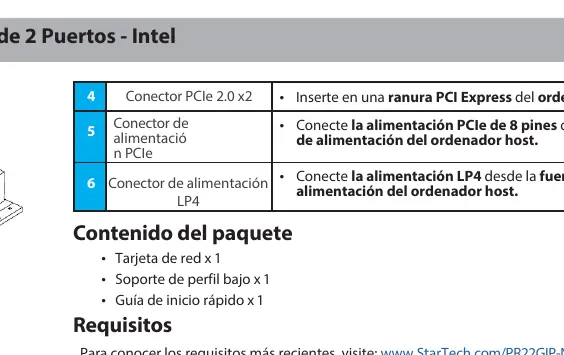

Tabela funkcji portów i diod LED
Tabela funkcji portów i diod LED
  • Dioda prawa (prędkość): Zielona (2.5 Gbps), Bursztynowa (1 Gbps), Wyłączona (10/100 Mbps).
  • Dioda lewa (stan): Zielona stała (aktywne połączenie), Zielona migająca (aktywność).
  • Dioda PoE: Zielona stała (zasilanie PoE dostarczane), Wyłączona (brak zasilania PoE).

Praktyczna pomoc

Typowe problemy

Brak zasilania PoE

Upewnij się, że podłączono zasilanie PCIe 8-pin lub LP4 z zasilacza komputera do karty.

Karta nie jest wykrywana w systemie

Sprawdź, czy karta jest poprawnie osadzona w slocie PCIe oraz czy zainstalowano odpowiednie sterowniki ze strony producenta.

Przed użyciem

  • Wyłącz komputer i odłącz kabel zasilający.
  • Przygotuj opaskę antystatyczną lub uziemioną powierzchnię.
  • Sprawdź, czy na płycie głównej jest wolny slot PCIe 2.0 lub nowszy.
  • Przygotuj śrubokręt do montażu karty w obudowie.

Parametry w praktyce

PoE (Power over Ethernet)
Wymaga podłączenia dodatkowego zasilania z zasilacza komputera (8-pin lub LP4).

Ilustracje i schematy

  • 1: Wspornik montażowy (standardowy lub niskoprofilowy).
  • 2: Porty Ethernet z diodami LED stanu i prędkości.
  • 3: Dioda LED zasilania PoE.
  • 4: Złącze PCIe 2.0 x2.
  • 5: Złącze zasilania PCIe 8-pin.

Zgodność modelu

  • Wymaga systemu z kernelem Linux 5.8 lub nowszym.
  • Wymaga zasilacza komputera z wolną wtyczką 8-pin lub LP4 dla funkcji PoE.
