Instrukcja obsługi mostu bezprzewodowego BrosTrend 1KM Wireless Bridge Kit
Szybki przewodnik instalacji i konfiguracji mostu bezprzewodowego BrosTrend 1KM. Dowiedz się, jak zamontować urządzenie, skonfigurować połączenie typu punkt-punkt oraz rozwiązywać problemy z siecią.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- BrosTrend 1KM Wireless Bridge Kit służy do przesyłania sygnału sieciowego drogą bezprzewodową na odległość do 1 km. Zestaw składa się z nadajnika i odbiornika, które należy sparować przed montażem. str. 1
Najważniejsze czynności
- Parowanie urządzeń str. 1
- Montaż na słupie str. 1
Pierwsze uruchomienie
- Podłącz urządzenia do zasilania PoE w tym samym pomieszczeniu, poczekaj na automatyczne sparowanie (diody przestaną migać). str. 1
Problemy i rozwiązania
Brak połączenia po montażu
Sprawdź, czy urządzenia są skierowane przodem do siebie i czy nie ma przeszkód na drodze sygnału.
str. 1Konserwacja i reset
- Przytrzymaj przycisk Reset przez 8 sekund, aż diody zamigają. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy | -30°C do 70°C | Zakres temperatur otoczenia dla poprawnego działania. | str. 1 |
| Wilgotność pracy | 5% - 95% | Dopuszczalna wilgotność powietrza. | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i konfiguracji str. 1
- Informacje prawne i bezpieczeństwo str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
BrosTrend 1KM Wireless Bridge Kit to zestaw służący do tworzenia bezprzewodowego połączenia sieciowego na odległość do 1 km. Urządzenie wymaga czystej linii widzenia między nadajnikiem (AP) a odbiornikiem (Station). Zestaw obsługuje automatyczne parowanie, jeśli urządzenia znajdują się w tym samym pomieszczeniu podczas konfiguracji, lub ręczną konfigurację przez interfejs webowy.
Opis urządzenia
Urządzenie posiada wskaźniki LED informujące o sile sygnału, zasilaniu i statusie sieci (PoE/LAN). Na obudowie znajduje się port LAN/PoE oraz przycisk Reset służący do przywracania ustawień fabrycznych (przytrzymaj przez 8 sekund).
Instalacja i montaż
Urządzenie należy montować na wysokości co najmniej 2 metrów. W zestawie znajdują się opaski zaciskowe umożliwiające montaż na słupie. Upewnij się, że urządzenia są skierowane przodem do siebie, a antena jest ustawiona pionowo (kąt 60 stopni w pionie i 60 stopni w poziomie).
Konfiguracja połączenia
Metoda automatyczna: Umieść oba urządzenia w tym samym pomieszczeniu, podłącz do zasilania. Po zakończeniu procesu parowania (diody przestaną migać), urządzenia są gotowe do montażu w docelowych lokalizacjach.

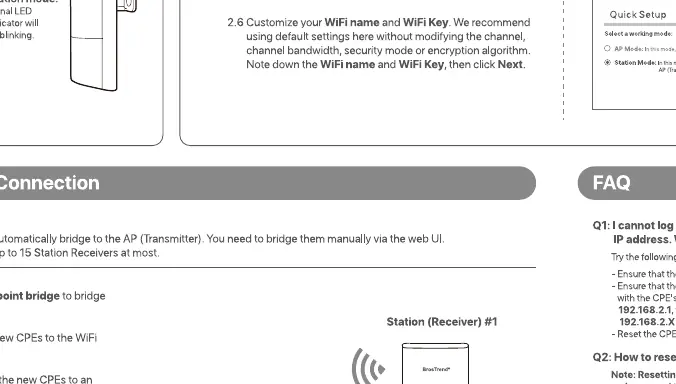

Metoda ręczna: Wymaga podłączenia komputera do urządzenia przez wtryskiwacz PoE. Należy ustawić statyczny adres IP na komputerze (np. 192.168.2.x), a następnie zalogować się do panelu zarządzania pod adresem 192.168.2.1. Domyślny login i hasło to admin.
Rozwiązywanie problemów
- Brak połączenia: Upewnij się, że urządzenia mają czystą linię widzenia i są skierowane przodem do siebie.
- Brak dostępu do panelu: Sprawdź, czy komputer ma ustawiony adres IP z tej samej podsieci co urządzenie (192.168.2.x).
- Resetowanie: Jeśli zapomnisz hasła lub konfiguracja jest błędna, użyj przycisku Reset, aby przywrócić ustawienia fabryczne.
Bezpieczeństwo
Urządzenie jest przeznaczone do użytku zewnętrznego, ale należy chronić je przed ekstremalnymi warunkami. Używaj wyłącznie dołączonego wtryskiwacza PoE. Nie demontuj urządzenia samodzielnie.
Praktyczna pomoc
Typowe problemy
Urządzenia nie parują się automatycznie
Umieść oba urządzenia w tym samym pomieszczeniu, podłącz do zasilania i poczekaj, aż diody przestaną migać. Jeśli to nie pomaga, wykonaj konfigurację ręczną przez przeglądarkę.
Brak dostępu do strony konfiguracyjnej
Upewnij się, że komputer jest podłączony do portu LAN wtryskiwacza PoE i ma ustawiony statyczny adres IP z zakresu 192.168.2.2 - 192.168.2.254.
Przed użyciem
- Sprawdź, czy masz czystą linię widzenia między nadajnikiem a odbiornikiem.
- Upewnij się, że używasz dołączonego wtryskiwacza PoE.
- Przygotuj kabel Ethernet kategorii 5e lub wyższej.
- Upewnij się, że urządzenia są zamontowane na wysokości co najmniej 2 metrów.
Parametry w praktyce
- PoE (Power over Ethernet)
- Technologia przesyłająca zasilanie i dane jednym kablem sieciowym.
- Czysta linia widzenia
- Brak przeszkód (drzewa, budynki) między antenami dla uzyskania maksymalnego zasięgu.
Ilustracje i schematy

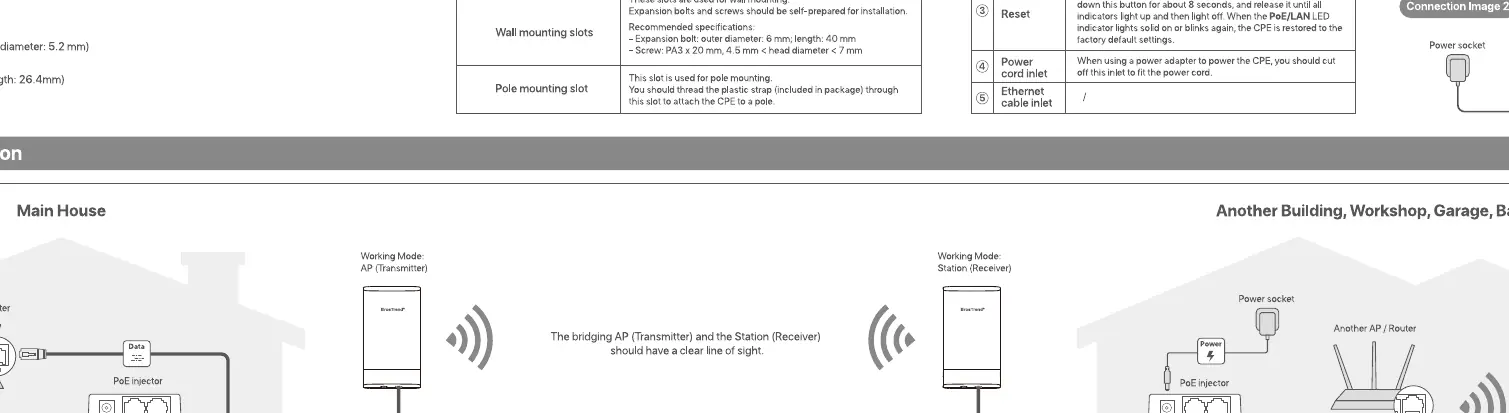

- Schemat połączeń pokazuje podłączenie routera do wtryskiwacza PoE, a następnie do mostu bezprzewodowego.
- Wskazano poprawne ustawienie anteny (kąt 60 stopni).
Zgodność modelu
- Wymaga routera z dostępem do Internetu dla trybu mostu.
- Zalecane użycie kabli Ethernet o długości do 60 metrów.
