Instrukcja obsługi FortiExtender 201E/211E/202E/212E
Szybki przewodnik instalacji i konfiguracji FortiExtender 201E, 211E, 202E oraz 212E. Dowiedz się, jak zamontować urządzenie, zainstalować karty SIM, skonfigurować połączenie sieciowe i zrozumieć wskaźniki LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FortiExtender to urządzenie typu LTE extender. Instalacja wymaga włożenia karty MicroSIM, podłączenia anten oraz kabla Ethernet (z PoE lub zasilaczem). Konfiguracja odbywa się przez przeglądarkę pod adresem 192.168.1.2. str. 10, 11, 12
Najważniejsze czynności
- Instalacja karty SIM str. 11, 13
- Konfiguracja statycznego IP str. 12
Problemy i rozwiązania
Resetowanie do ustawień fabrycznych
Przytrzymaj przycisk Reset/Default przez ponad 5 sekund.
str. 7Konserwacja i reset
- Przywracanie ustawień fabrycznych str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 12V/2A lub PoE 802.3af/at | Wymagane zasilanie urządzenia. | str. 6, 10 |
Gdzie szukać w PDF
- Porty i przyciski str. 6
- Podłączenie str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest szybkim przewodnikiem instalacji dla serii FortiExtender 201E, 211E, 202E oraz 212E. Urządzenie służy jako zewnętrzny modem LTE/3G. Przed rozpoczęciem pracy upewnij się, że posiadasz kartę MicroSIM (3FF) oraz odpowiednie zasilanie (zasilacz 12V/2A lub switch PoE zgodny ze standardem 802.3af/at).

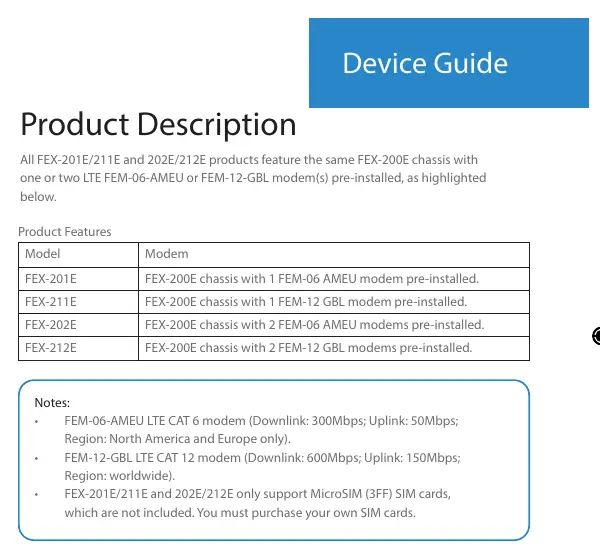

Opis urządzenia
Wszystkie modele z serii korzystają z obudowy FEX-200E, różniąc się typem zainstalowanego modemu (FEM-06-AMEU lub FEM-12-GBL). Urządzenie obsługuje karty MicroSIM (3FF), które nie są dołączone do zestawu.
Porty, diody i przyciski
Urządzenie posiada następujące elementy interfejsu:
- Porty LAN/PoE: Port 4 obsługuje zasilanie PoE (Power over Ethernet).
- Port konsolowy: Wymaga ustawienia prędkości transmisji (baud rate) na 115200.
- Przyciski: Reset/Default (do restartu lub przywracania ustawień fabrycznych) oraz Bluetooth (do konfiguracji).
- Diody LED: Informują o stanie sieci, zasilaniu, połączeniu z chmurą FortiGuard oraz aktywności modemu LTE.
Podłączenie urządzenia
- Włóż jeden koniec kabla Ethernet do portu LAN/PoE w urządzeniu.
- Drugi koniec kabla podłącz do portu PoE LAN w urządzeniu FortiGate. Upewnij się, że oba urządzenia znajdują się w tej samej podsieci.
- Jeśli nie korzystasz z PoE, podłącz zasilacz 12V/2A do gniazda zasilania.
Montaż i instalacja kart SIM
Instalacja karty SIM:
- Odkręć śrubę pokrywy modemu na spodzie urządzenia.
- Przesuń zaczep śruby na zewnątrz i zdejmij pokrywę.
- Włóż kartę MicroSIM (3FF) do gniazda, upewniając się, że ścięty róg karty znajduje się po lewej stronie, a karta jest skierowana w dół.
- Załóż pokrywę i przykręć ją śrubą.
Montaż urządzenia:
- Na biurku: Przyklej gumowe nóżki do czterech rogów na spodzie urządzenia.
- Na ścianie: Użyj dołączonego szablonu do wiercenia otworów, włóż kołki rozporowe i zamontuj urządzenie za pomocą śrub.
Konfiguracja IP
Po podłączeniu urządzenie automatycznie próbuje uzyskać adres IP z serwera DHCP. Aby skonfigurować statyczny adres IP:
- Podłącz komputer kablem Ethernet do portu LAN urządzenia.
- Ustaw adres IP komputera na 192.168.1.1, a maskę podsieci na 255.255.255.0.
- Otwórz przeglądarkę internetową i przejdź pod adres http://192.168.1.2.
- Zaloguj się używając domyślnych danych: użytkownik admin, hasło admin.
- Przejdź do sekcji Network Configuration, wybierz Static, wprowadź adres IP, maskę i bramę, a następnie kliknij APPLY.
Informacje o producencie
Fortinet, Inc.
Praktyczna pomoc
Typowe problemy
Brak połączenia sieciowego
Sprawdź diody LED sieci. Jeśli dioda jest wyłączona, sprawdź kabel Ethernet lub zasilanie PoE.
Urządzenie nie wykrywa karty SIM
Upewnij się, że karta MicroSIM (3FF) jest poprawnie włożona (ścięty róg po lewej stronie, karta skierowana w dół).
Brak dostępu do interfejsu webowego
Upewnij się, że komputer jest w tej samej podsieci (np. 192.168.1.1) i użyj adresu http://192.168.1.2.
Przed użyciem
- Sprawdź zawartość opakowania (anteny, zestaw montażowy).
- Przygotuj kartę MicroSIM (3FF).
- Upewnij się, że masz zasilacz 12V/2A lub switch PoE zgodny z 802.3af/at.
Parametry w praktyce
- MicroSIM (3FF)
- Obsługiwany format karty SIM.
- Console Port
- Port konsolowy wymaga ustawienia prędkości transmisji (baud rate) na 115200.
Ilustracje i schematy
- Strona 6: Schemat portów i przycisków.
- Strona 8: Schemat złączy antenowych i diod systemowych.
- Strona 10: Schemat podłączenia zasilania i sieci.
Zgodność modelu
- Urządzenie obsługuje karty MicroSIM (3FF).
- Wymagane zasilanie PoE musi być zgodne z IEEE 802.3af/at.
