Instrukcja obsługi ładowarki akumulatorów DC-DC Photonic Universe 12V
Poznaj zasady instalacji, konfiguracji i obsługi ładowarki akumulatorów DC-DC Photonic Universe 12V. Sprawdź schematy połączeń, ustawienia przełączników DIP oraz funkcje ochronne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

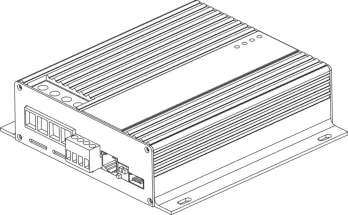

Ładowarka Photonic Universe DC-DC to w pełni automatyczne urządzenie przeznaczone do ładowania akumulatorów 12V w pojazdach (kampery, łodzie, pojazdy specjalne). Urządzenie wykorzystuje trzystopniowy program ładowania i jest kompatybilne z akumulatorami typu kwasowo-ołowiowego, AGM, GEL, LiFePO4 oraz litowo-jonowymi (NCM). Kluczowym wymogiem działania ładowarki jest sygnał D+ (z alternatora lub stacyjki), który aktywuje urządzenie.
Instalacja i podłączenie
Ładowarkę należy zainstalować jak najbliżej akumulatora docelowego (OUT), zapewniając co najmniej 10 cm wolnej przestrzeni wokół urządzenia dla odpowiedniej wentylacji. Miejsce montażu musi być suche i zabezpieczone przed korozją.
Wymagania dotyczące okablowania:
- Dobierz przekrój kabli zgodnie z tabelą w instrukcji (6mm², 10mm² lub 16mm² w zależności od modelu i długości kabla).
- Zainstaluj bezpieczniki w odległości do 15 cm od biegunów akumulatorów.
- Zawsze podłączaj kable do terminali ładowarki przed podłączeniem ich do akumulatorów.
- Terminal D+ musi otrzymać sygnał 8V-16V, aby ładowarka się włączyła. W systemach bez alternatora można podłączyć D+ bezpośrednio do bieguna dodatniego akumulatora źródłowego.
Konfiguracja typu akumulatora
Przed podłączeniem i użyciem ładowarki należy ustawić typ akumulatora docelowego za pomocą przełączników DIP znajdujących się na obudowie. Ustawienia należy zmieniać tylko przy wyłączonej ładowarce.
- GEL: 1:ON, 2:OFF, 3:OFF
- Lead-acid: 1:OFF, 2:ON, 3:OFF
- AGM: 1:OFF, 2:OFF, 3:ON
- LiFePO4: 1:ON, 2:ON, 3:ON
- Lithium-ion (NCM): 1:OFF, 2:OFF, 3:OFF
Jeśli przełączniki zostaną ustawione w nieprawidłowej kombinacji, wszystkie diody LED będą migać raz na sekundę.
Wskaźniki LED i diagnostyka
Ładowarka posiada trzy diody LED informujące o stanie pracy:
- Source Battery (żółta): Informuje o stanie akumulatora źródłowego (napięcie, brak sygnału D+).
- Charge (zielona): Informuje o procesie ładowania lub błędach temperatury.
- Battery Full (zielona): Informuje o etapie ładowania (Bulk, Absorption) lub pełnym naładowaniu.
Funkcje ochronne
Urządzenie automatycznie odłącza akumulator docelowy w przypadku wystąpienia ekstremalnych warunków, takich jak przegrzanie, przepięcie, zwarcie lub przetężenie. W przypadku przegrzania powyżej 85°C ładowanie zostaje wstrzymane do momentu spadku temperatury. W przypadku odwrotnej polaryzacji bezpiecznik wewnętrzny ulegnie przepaleniu.
Akcesoria opcjonalne
Ładowarka wspiera opcjonalne akcesoria, takie jak zewnętrzny czujnik temperatury (DCDC-TS), zdalny miernik LCD (ACDC-RM) oraz klucz Bluetooth (ACDC-BT) do monitorowania parametrów przez aplikację mobilną.
Praktyczna pomoc
Typowe problemy
Ładowarka nie włącza się
Sprawdź, czy sygnał D+ jest podłączony i aktywny (8V-16V). Jeśli system nie posiada sygnału D+, podłącz terminal D+ bezpośrednio do bieguna dodatniego akumulatora źródłowego.
Wszystkie diody LED migają
Wystąpił błąd wyboru typu akumulatora. Wyłącz ładowarkę i ustaw przełączniki DIP zgodnie z tabelą w instrukcji.
Ładowarka przerywa ładowanie
Sprawdź napięcie akumulatora źródłowego (jeśli spadnie poniżej 11.2V, ładowanie zostaje wstrzymane) lub temperaturę wewnętrzną urządzenia (powyżej 85°C).
Przed użyciem
- Ustaw typ akumulatora przełącznikami DIP przed włączeniem zasilania.
- Dobierz przekrój kabli zasilających zgodnie z tabelą (6-16mm²).
- Zainstaluj bezpieczniki w odległości do 15 cm od akumulatorów.
- Upewnij się, że bieguny dodatnie i ujemne są poprawnie podłączone.
- W przypadku akumulatorów litowych upewnij się, że posiadają system BMS.
Parametry w praktyce
- Boost charging voltage
- Napięcie ładowania w fazie głównej, zależne od wybranego typu akumulatora.
- Recovery voltage
- Napięcie akumulatora źródłowego, przy którym ładowarka wznawia pracę po spadku napięcia.
Ilustracje i schematy
- Schemat połączeń przedstawia podłączenie akumulatora źródłowego (z alternatorem) oraz docelowego do ładowarki.
- Wskazuje lokalizację bezpieczników oraz sposób podłączenia czujnika temperatury.
Zgodność modelu
- Obsługiwane akumulatory: Lead-acid, AGM, GEL, LiFePO4, Lithium-ion (NCM).
- Wymagany sygnał D+ do działania (lub połączenie z 12V+).
