Instrukcja montażu zestawu zawieszenia pneumatycznego Pacbrake 10171-X
Kompletny przewodnik instalacji zestawu zawieszenia pneumatycznego Pacbrake 10171-X dla pojazdów GMC/Chevrolet 2500 i 3500. Zawiera instrukcje montażu, specyfikacje momentów dokręcania, procedury sprawdzania szczelności oraz wytyczne...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu zawieszenia pneumatycznego Pacbrake 10171-X w pojazdach GMC/Chevrolet 2500 i 3500 (2WD/4WD). Zestaw służy do niwelowania ugięcia pojazdu, kołysania oraz dobijania zawieszenia przy dużym obciążeniu. Ważne: Zestaw nie zwiększa dopuszczalnej masy całkowitej pojazdu (GVWR) określonej przez producenta. Wymagane jest zachowanie minimalnego ciśnienia 10 psi i nieprzekraczanie 100 psi w miechach powietrznych.
Bezpieczeństwo
- Nigdy nie pompuj miecha powietrznego, jeśli nie jest on zamocowany do pojazdu.
- Demontaż i wymiana miechów powinny być wykonywane przez wykwalifikowany personel.
- Zawsze używaj podstawek pod oś podczas pracy pod pojazdem.
- Produkt zawiera chromian sześciowartościowy; należy unikać kontaktu i przestrzegać zaleceń dotyczących bezpieczeństwa chemicznego.
Montaż
- Przygotowanie: Zmierz wysokość zawieszenia (od środka piasty do dolnej krawędzi błotnika) na płaskiej powierzchni. Podnieś tył pojazdu i zabezpiecz go na podstawkach.

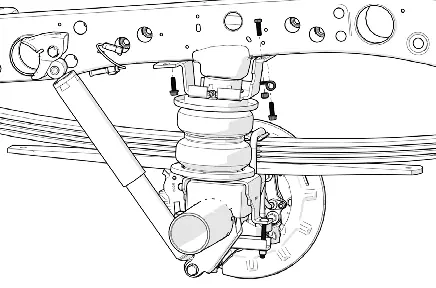

- Wstępny montaż miechów: Zainstaluj złączki NPT w miechach (dokręć ręcznie + 1,5 obrotu). Zamontuj górne i dolne wsporniki oraz płyty oporowe, dokręcając śruby momentem 20 ft-lbs (27 Nm).

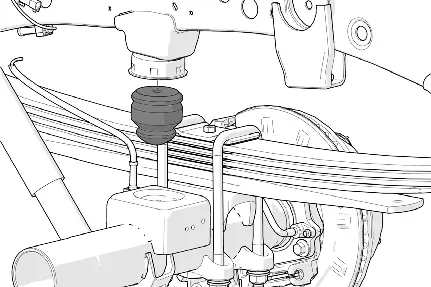

- Demontaż elementów fabrycznych: Usuń fabryczne odboje oraz wsporniki hamulca ręcznego zgodnie z instrukcją dla danej strony pojazdu.

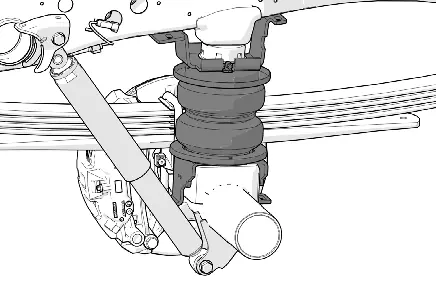

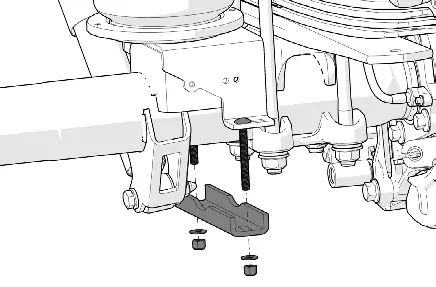

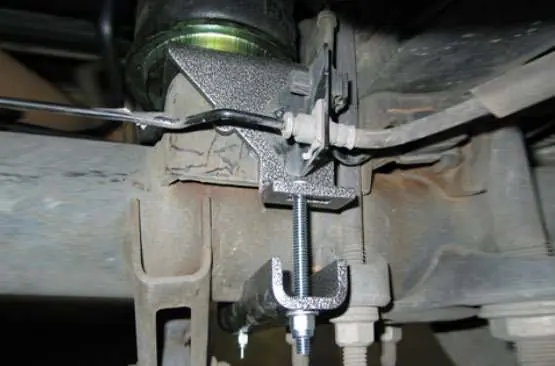

- Instalacja zestawu: Umieść zespół miecha na miejscu. W zależności od wersji (z lub bez zaczepu 5th wheel), zamocuj wsporniki do ramy za pomocą dostarczonych śrub lub obejm typu U-bolt.

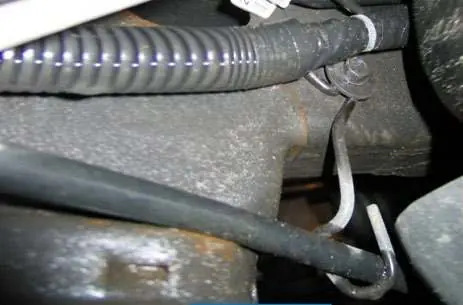

- Przewody powietrzne: Przewody należy ciąć wyłącznie za pomocą dołączonego noża lub ostrego noża użytkowego, aby zapewnić szczelność połączeń typu push-to-connect.
Sprawdzanie szczelności i konserwacja

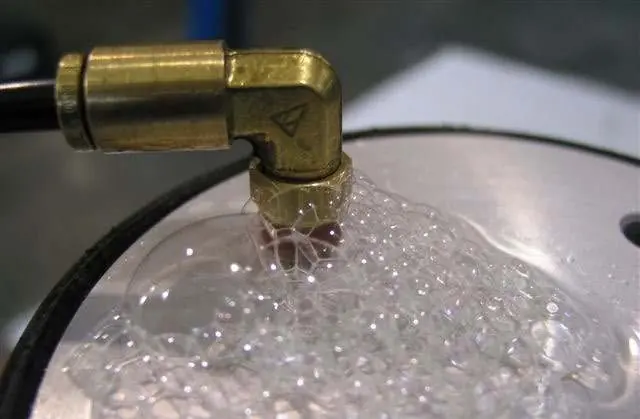

Po instalacji napompuj miechy do 90 psi i sprawdź wszystkie połączenia roztworem wody z mydłem. Powstawanie baniek oznacza nieszczelność. Po pierwszych 500 milach jazdy należy ponownie dokręcić wszystkie elementy złączne.
Informacje o producencie
Pacbrake
Praktyczna pomoc
Typowe problemy
Nieszczelność połączeń przewodów powietrznych
Upewnij się, że przewód został ucięty idealnie prosto za pomocą dedykowanego noża. Użycie nożyczek lub kombinerek powoduje zniekształcenie przewodu.
Uszkodzenie miecha powietrznego
Nigdy nie używaj miechów jako podnośnika pojazdu bez obciążenia. Upewnij się, że miech ma odpowiedni prześwit od elementów zawieszenia i nie jest przez nie ograniczany podczas pracy.
Utrata ciśnienia w układzie
Sprawdź szczelność połączeń roztworem wody z mydłem. Jeśli ciśnienie spada, napraw nieszczelność i przetestuj ponownie.
Przed użyciem
- Sprawdź, czy zestaw jest odpowiedni dla rocznika i modelu Twojego pojazdu.
- Upewnij się, że posiadasz wszystkie narzędzia: klucz dynamometryczny, zestaw nasadek, nóż do przewodów, środek uszczelniający do gwintów.
- Zapewnij dostęp do kompresora powietrza.
- Upewnij się, że pojazd stoi na płaskiej powierzchni i jest odciążony.
- Zastosuj preparat przeciw zapiekaniu (anti-seize) na wszystkich śrubach.
Parametry w praktyce
- 10 psi - 100 psi
- Zakres ciśnienia roboczego miechów. Praca poniżej 10 psi grozi utratą gwarancji i uszkodzeniem miecha.
- 20 ft-lbs (27 Nm)
- Moment dokręcania śrub montażowych wsporników i miechów.
- 12 ft-lbs (16 Nm)
- Moment dokręcania śrub wsporników przewodów hamulcowych.
Ilustracje i schematy
- Schemat montażu (strona 3) pokazuje kolejność warstw: wspornik, płyta oporowa, miech, dolny wspornik.

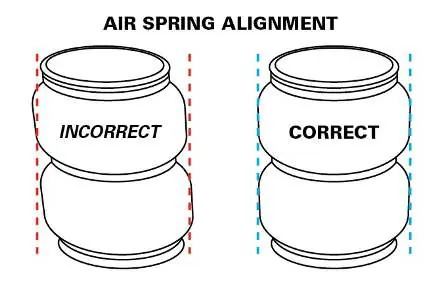

- Rysunek 9B ilustruje poprawną (pionową) i niepoprawną (przekrzywioną) geometrię miecha po montażu.

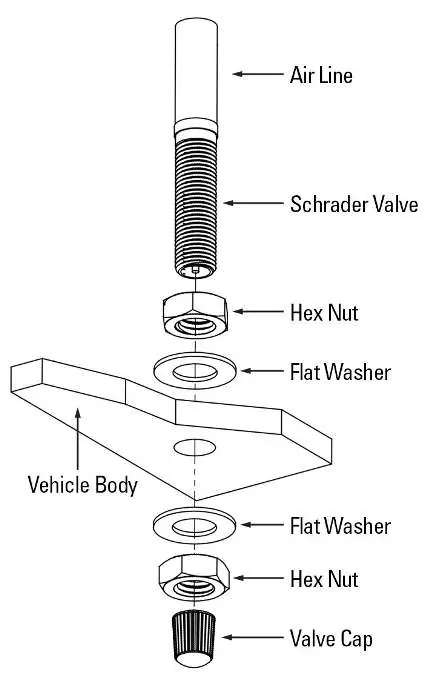

- Rysunek 13 przedstawia poprawną kolejność montażu zaworu napełniania (Schrader valve) w nadwoziu.
Zgodność modelu
- Zestaw przeznaczony dla GMC/Chevrolet 2500 & 3500 2WD/4WD.
- Instrukcja zawiera oddzielne kroki dla pojazdów z zaczepem 5th wheel oraz bez niego.
- Wymaga sprawdzenia obecności zaworu proporcjonalnego hamulców tylnych przed montażem.
