Instrukcja montażu zestawu zawieszenia pneumatycznego Pacbrake 10355-X

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera szczegółowe wytyczne dotyczące montażu zestawu zawieszenia pneumatycznego Pacbrake 10355-X w pojazdach Chevy/GMC 2500/3500. Zestaw przeznaczony jest do zwiększenia stabilności pojazdu podczas holowania lub przewożenia ciężkich ładunków. Uwaga: Zestaw nie zwiększa dopuszczalnej masy całkowitej pojazdu (GVWR) określonej przez producenta.

Bezpieczeństwo i przygotowanie

• Nigdy nie przekraczaj maksymalnej ładowności pojazdu.
• Praca przy zawieszeniu wymaga odpowiednich narzędzi i kwalifikacji.
• Zawsze używaj podstawek bezpieczeństwa podczas pracy pod pojazdem.
• Upewnij się, że poduszki powietrzne mają odpowiedni prześwit od elementów zawieszenia i ramy, aby uniknąć uszkodzeń.

Montaż zestawu

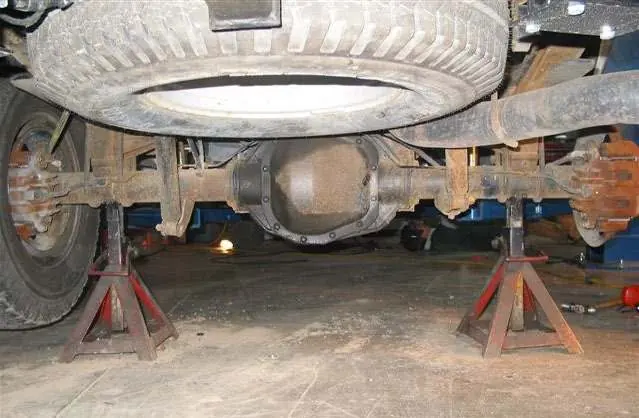

1. Przygotowanie: Zmierz wysokość zawieszenia w stanie spoczynku, podnieś pojazd i zabezpiecz go na podstawkach. Zdejmij tylne koła.
2. Demontaż: Usuń odbojniki (jounce bumpers) oraz wsporniki przewodów ABS/hamulcowych.

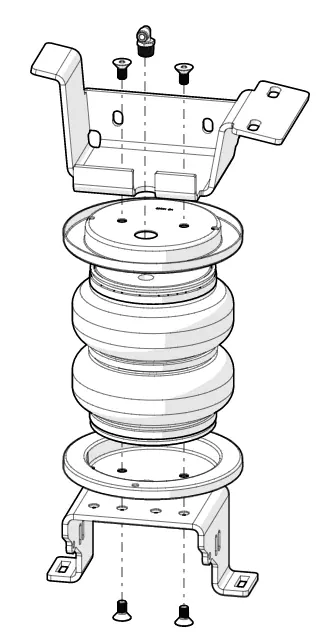

3. Montaż poduszek: Złóż poduszki powietrzne z płytami tocznymi i wspornikami zgodnie ze schematem. Dokręć elementy złączne momentem 27 Nm (20 ft-lbs).

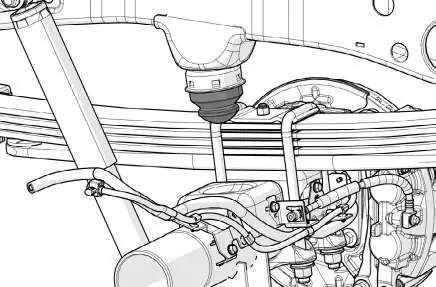

4. Instalacja na pojeździe: Umieść zespoły poduszek na miejscu, zainstaluj wsporniki relokacji ABS oraz obejmy osi (axle straps).

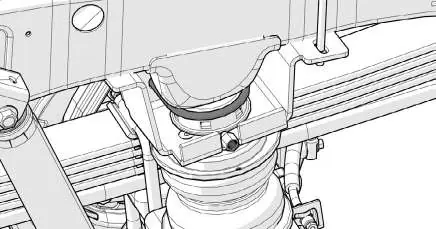

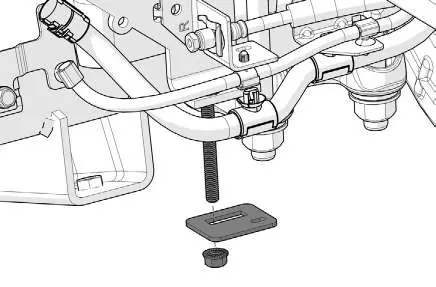

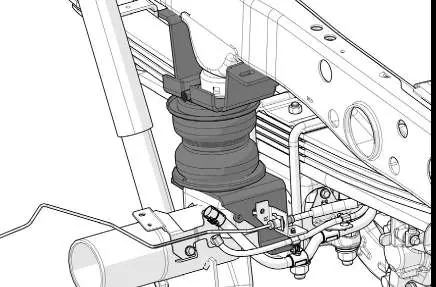

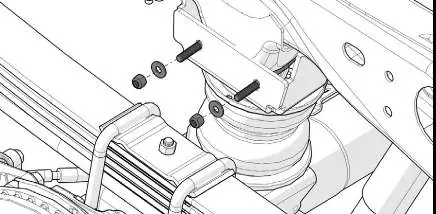

5. Zabezpieczenie: Zamontuj wsporniki górne za pomocą śrub typu U-bolt, dbając o to, aby nie przyciąć przewodów.

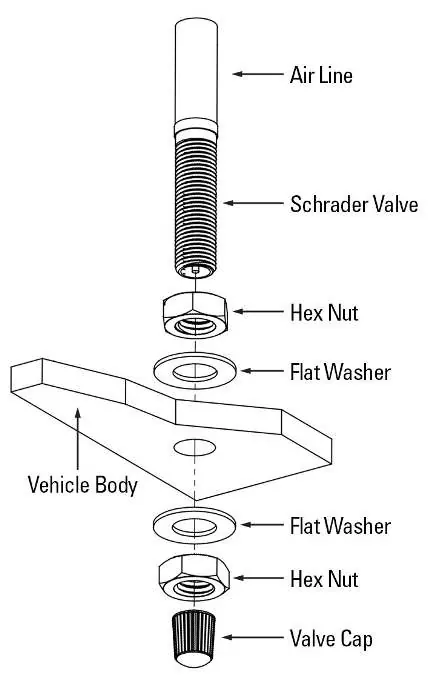

6. Układ pneumatyczny: Przetnij przewody powietrzne prostopadle za pomocą dołączonego noża. Podłącz przewody do poduszek i zaworów napełniania.

Kontrola i konserwacja

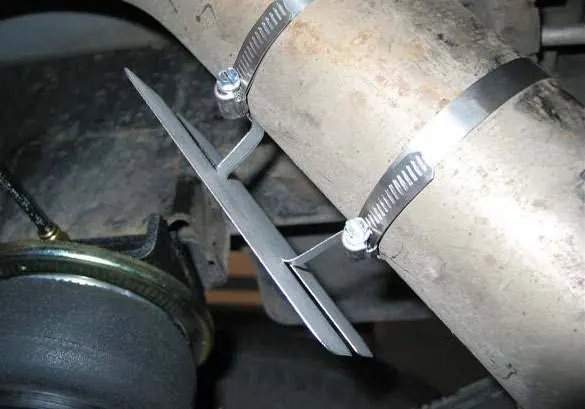

Po zakończeniu montażu napompuj poduszki do 90 psi i sprawdź szczelność wszystkich połączeń za pomocą wody z mydłem. Po przejechaniu pierwszych 500 mil należy ponownie dokręcić wszystkie elementy złączne. Utrzymuj ciśnienie w poduszkach w zakresie od 10 psi do 100 psi. Praca poniżej 10 psi może spowodować uszkodzenie poduszek i utratę gwarancji.
