Instrukcja obsługi zestawu zawieszenia pneumatycznego Pacbrake 10387-X

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu zestawu zawieszenia pneumatycznego Pacbrake 10387-X, przeznaczonego dla pojazdów Ford F-250, F-350 i F-450 Super Duty. Zestaw służy do poprawy stabilności pojazdu podczas holowania lub przewożenia ciężkich ładunków. Ważne: Zestaw nie zwiększa dopuszczalnej masy całkowitej pojazdu (GVWR) określonej przez producenta.

Bezpieczeństwo

• Nigdy nie przekraczaj zalecanej przez producenta masy całkowitej pojazdu.
• Nie używaj zestawu przy ciśnieniu w miechach niższym niż 10 psi lub wyższym niż 100 psi.
• Nigdy nie pompuj miecha powietrznego, jeśli nie jest on zabezpieczony na pojeździe.
• Wymiana miechów powinna być wykonywana wyłącznie przez wykwalifikowany personel serwisowy.

Montaż i instalacja

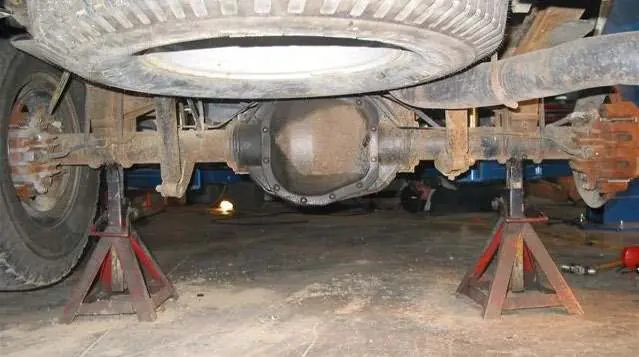

Instalacja wymaga podniesienia pojazdu i zabezpieczenia go na podstawkach. Kluczowe kroki obejmują:

1. Pomiar wysokości zawieszenia w stanie nieobciążonym.

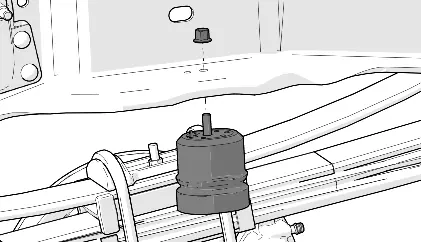

2. Demontaż kół, odbojników oraz ewentualnych elementów kolidujących z montażem.

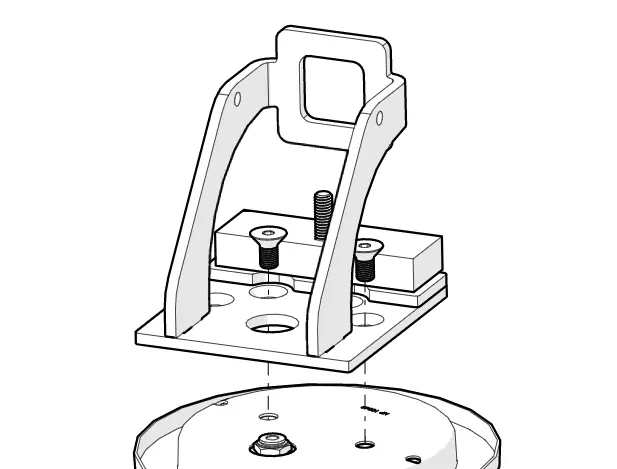

3. Przygotowanie miechów powietrznych poprzez montaż złączek i wsporników górnych.

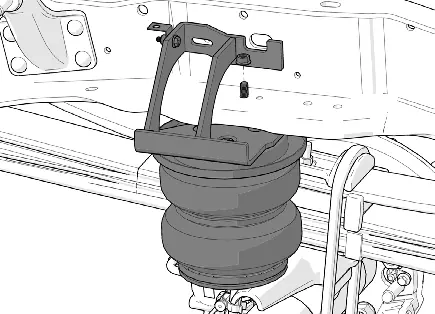

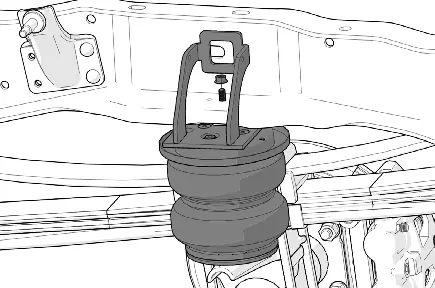

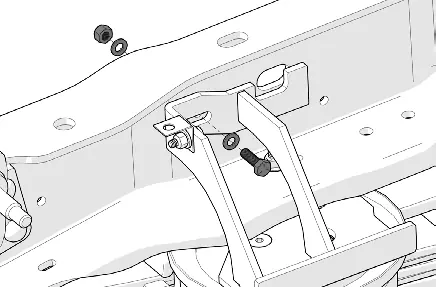

4. Montaż wsporników górnych do ramy pojazdu (z uwzględnieniem specyfiki pojazdów z fabrycznym lub akcesoryjnym zaczepem siodłowym).

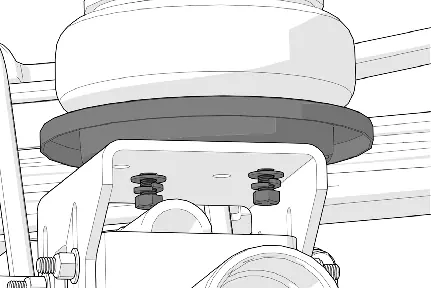

5. Montaż wsporników dolnych na osi pojazdu.

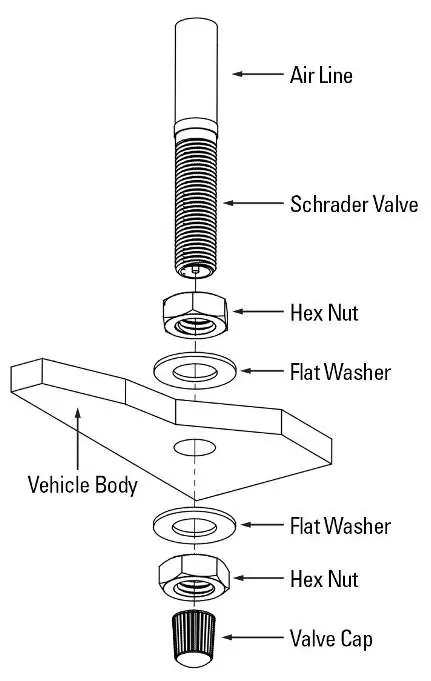

6. Instalację przewodów powietrznych przy użyciu dostarczonego nożyka (nie używać nożyczek, aby uniknąć nieszczelności).

Sprawdzanie szczelności

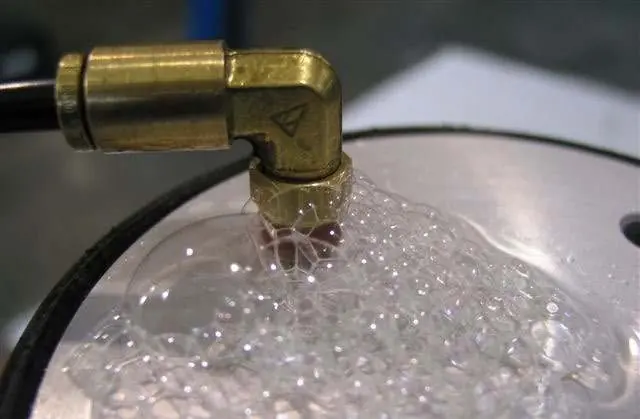

Po zakończeniu instalacji należy napompować miechy do 90 psi i sprawdzić wszystkie połączenia za pomocą roztworu wody z mydłem. Powstawanie dużych baniek wskazuje na nieszczelność, którą należy niezwłocznie usunąć.

Konserwacja

Po przejechaniu pierwszych 500 mil należy ponownie dokręcić wszystkie elementy złączne zgodnie z zalecanymi momentami obrotowymi. Należy regularnie sprawdzać ciśnienie w miechach, szczególnie w pierwszych dniach po instalacji.
